全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

T客邦105

發佈時間: 2019-10-08 23:47

更新時間: 2019-10-08 23:47

訂閱文章

隨著 INTEL 推出新一代桌上型 Core 系列處理器主機板廠商也跟著公布新款 Z390 晶片組主機板GIGABYTE 技嘉科技推出 Z390 AORUS MASTER 主機板,針對新一代處理器高達 8 個實體核心,再次加強供電轉換設計,並重新詮釋 RGB FusION LED 發光風格。

(更新:加入第三頁搭配Core i9-9900K 八核超頻5.1 GHz測試數據)

Intel 去年推出第八代 Core 桌上型處理器之時,相對應的晶片組有些趕鴨子上架,僅利用 Z270 晶片組易名為 Z370 搭配使用。雖然因應實體六核心處理器增加的耗電量,LGA 1151 接點針腳定義有所改變,負責供電的接點變多,主機板廠商也針對此處加強設計,但本質上與前一世代產品相同。

今年年初 Intel 正式發表 300 系列其餘晶片組如 H370、B360,此一系列晶片組才算不負改朝換代之名,製程採用與處理器相同的 14nm,並支援更深層的系統電源狀態,也終於導入引頸期盼許久的原生 USB 3.1 Gen2 支援性,並新增 CNVi 內建無線網路媒體層,外部透過 CNVio 銜接 RF 模組。

支援處理器超頻的 Z 系列晶片組,總算隨著第九代 Core 系列處理器的推出,由 Z370 正式交棒 Z390,上述真‧300 系列晶片組功能一脈相承,消費者也期盼面對實體八核心處理器,主機板製造商能夠再次端出何種牛肉?GIGABYTE 將於新一代主機板啟用新命名方式,取代過去 Gaming 加上數字的傳統。

本次介紹的主機板為 Z390 AORUS MASTER,等級劃分為先前的 Gaming 7,Gaming 9 將易名為 XTREME、Gaming 5 則為 ULTRA。想當然耳此一世代主機板將再度加強處理器核心供電設計,其餘部分還會有什麼令人驚喜的演出,即為本文所要探討的部分。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲GIGABYTE 於新一代晶片組主機板啟用新命名劃分方式,Z390 AORUS MASTER 外盒卻依舊採用橘黑配色方便辨識。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

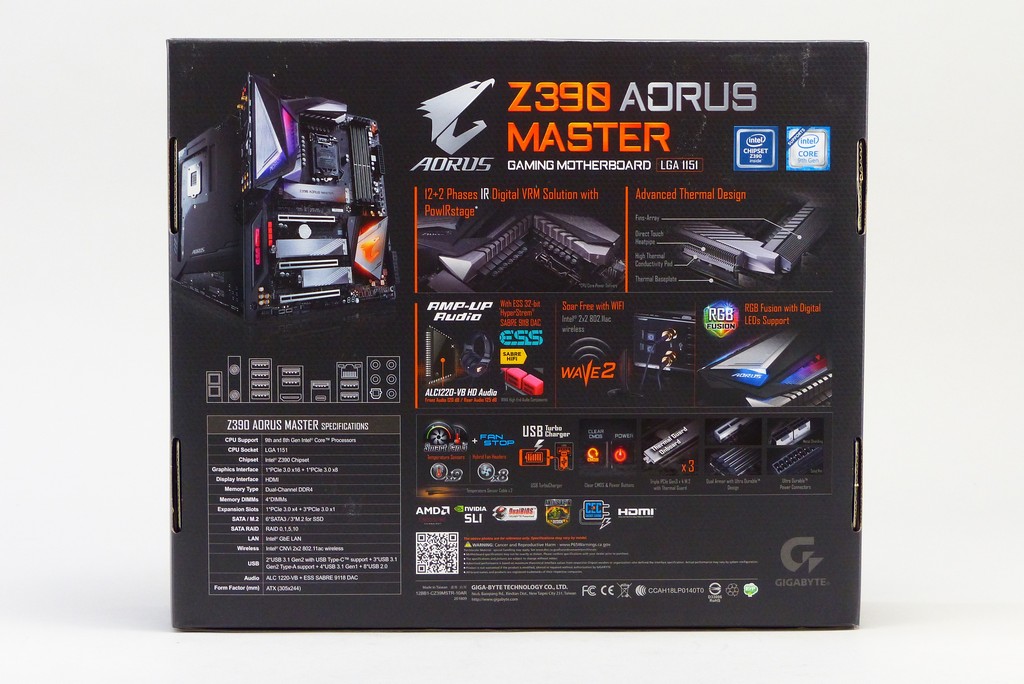

▲底部背面以大型圖案簡介該主機板特色,包含 12+2 相處理器供電轉換、具備散熱鰭片和熱導管直觸設計的 MOSFET 散熱片。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲隨包裝附贈 1 大張 AORUS 信仰貼紙。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

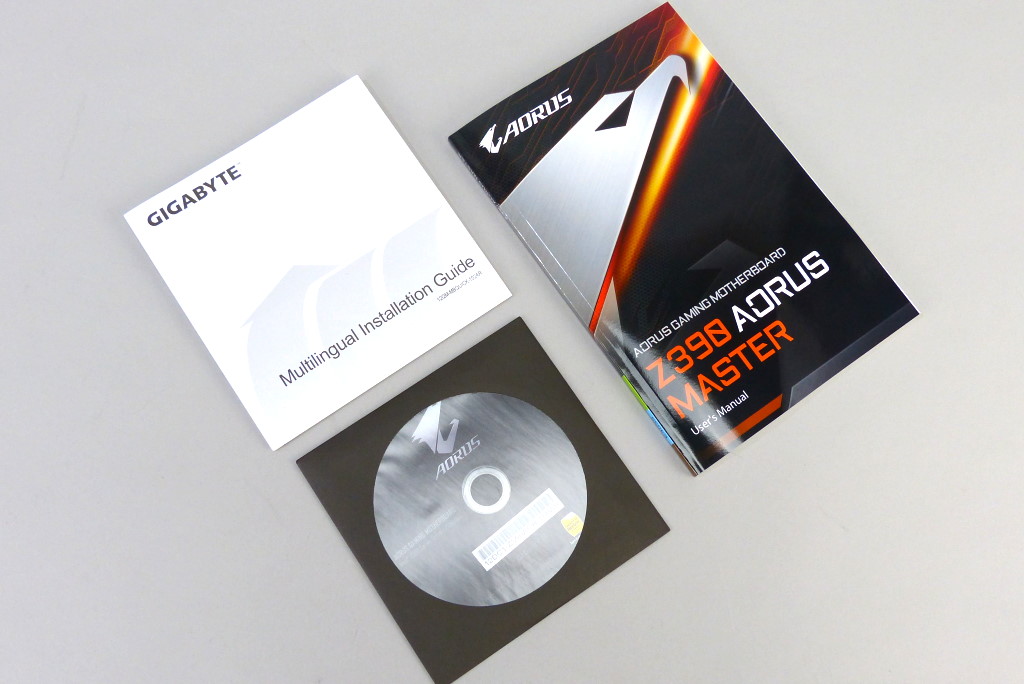

▲多國語言簡易安裝說明,使用說明書、驅動程式與公用程式光碟。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

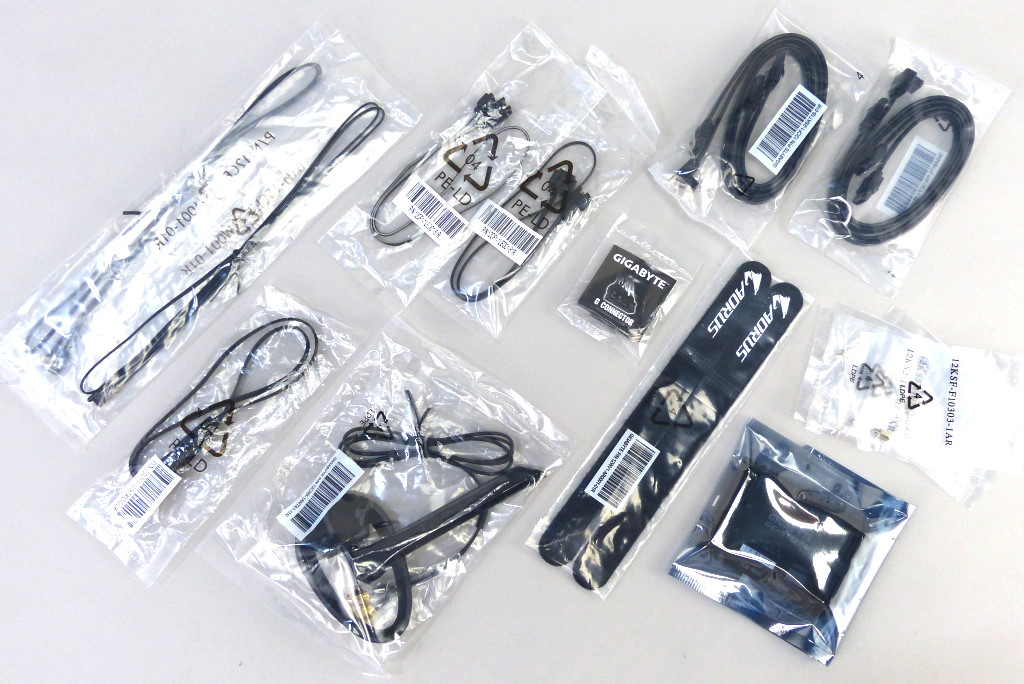

▲隨包裝附贈相當多的週邊配件,包含 2 條測溫線、2 條可定址 RGB 燈條轉接線、1 條 RGB 燈條延長線、G Connector、無線網路天線、魔鬼氈束線帶、M.2 螺絲與螺柱、4 條 SATA 線材。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

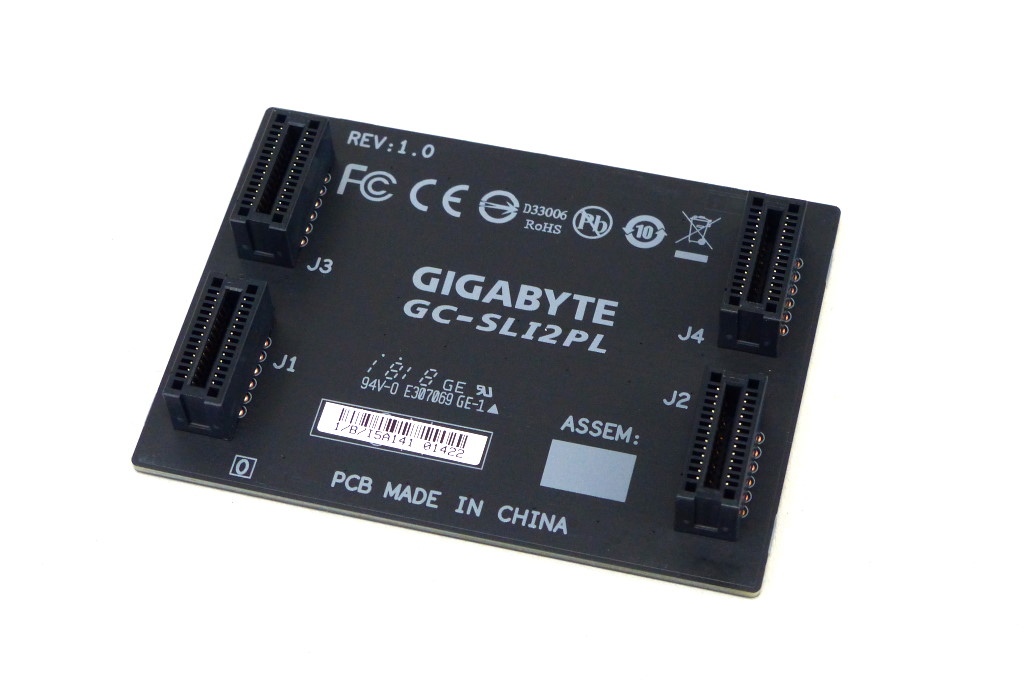

▲配件還包含 1 個 SLI HB 橋接器。

GIGABYTE Z390 AORUS MASTER 規格

  • 尺寸版型:ATX(305 x 244(mm))
  • 晶片組:Intel Z390
  • 支援處理器:Intel Core 9000 Series/8th Gen. Core Series、Pentium、Celeron in LGA1151 package
  • 記憶體插槽:4 組(雙通道),DDR4-2133∕2400∕2666,無 ECC、無緩衝,總和最大容量 64GB
  • 介面擴充槽:PCIe 3.0 x16 x 3(x16/x0/x4、x8/x8/x4,PCIEX4 與 M2P 共用)、PCIe 3.0 x1 x 3
  • 儲存裝置介面:SATA 6Gb/s x 6、M.2 x 2(M key、2242∕2260∕2280∕22110、PCIe 3.0 x2/x4(與 SATA3 4、SATA3 5、SATA3 1共用)、SATA 6Gb/s(與 SATA3 4、SATA3 5共用))、M.2 x 1(M key、2242∕2260∕2280、PCIe 3.0 x2∕x4)
  • 背板 I/O:RP-SMA x 2、USB 2.0 x 4、USB 3.1 Gen1 x 2、HDMI x 1、USB 3.1 Gen2 x 3、USB 3.1 Gen2 Type-C x 1、RJ45 x 1、3.5mm x 5、TOSLINK x 1
  • 附件:SATA 線材 x 4、2.4/5GHz 天線 x 1、SLI HB 橋接器 x 1、M.2 固定螺絲∕螺柱 x 2、測溫線 x 2、可定址 RGB LED 轉接線 x 2、RGB LED 延長線 x 1、G Connector x 1、魔鬼氈束線帶 x 2、AORUS 貼紙 x 1

提升 RGB LED 質感

GIGABYTE 可說是將 RGB LED 運用到爐火純青的廠商,導入可定址 RGB、記憶體插槽 RGB LED、PCIe 插槽 RGB LED、M.2 插槽 RGB LED,到雷雕導光片都是先驅者。Z390 AORUS MASTER 則大量應用導光與柔光效果,RGB LED 點狀光源刺眼情形不復見,取而代之的是經過設計,展現高質感的發光效果。原本不喜歡 RGB LED,認為無需電子花車般裝飾的使用者,相信也會認同這次的設計氛圍。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲Z390 AORUS MASTER 看不見 RGB LED 點狀光源,透過導光板、柔光板呈現相當優雅的效果。

這款主機板的發光區域主要為 3 處,音效轉換處理區使用 ESS SABRE HIFI 字樣透出光芒,劇透設置獨立 DAC 音效晶片,晶片組散熱片除了 AORUS 鷹頭意象標誌發光,背後還有漸層線條圖案點綴。主機板背部 I/O 飾蓋加碼安排可定址 RGB LED,從飾蓋縫隙當中替 AORUS 金屬貼紙打光,縷空部分再透過 MOSFET 散熱鰭片反射亮光。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

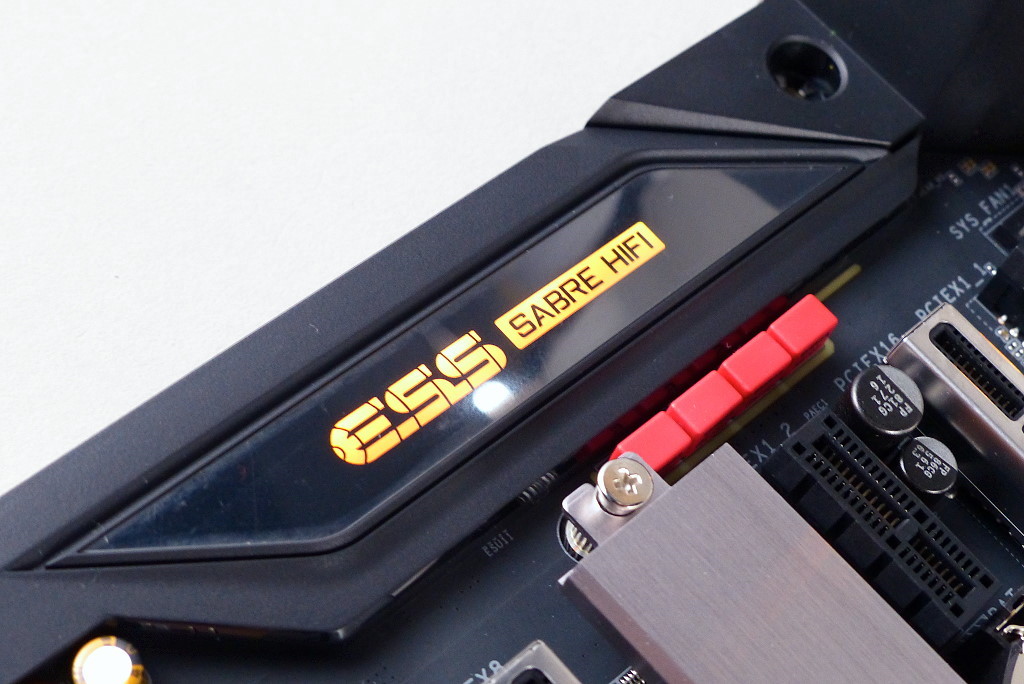

▲音效區以 ESS SABRE HIFI 字樣呈現 RGB LED 發光效果。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

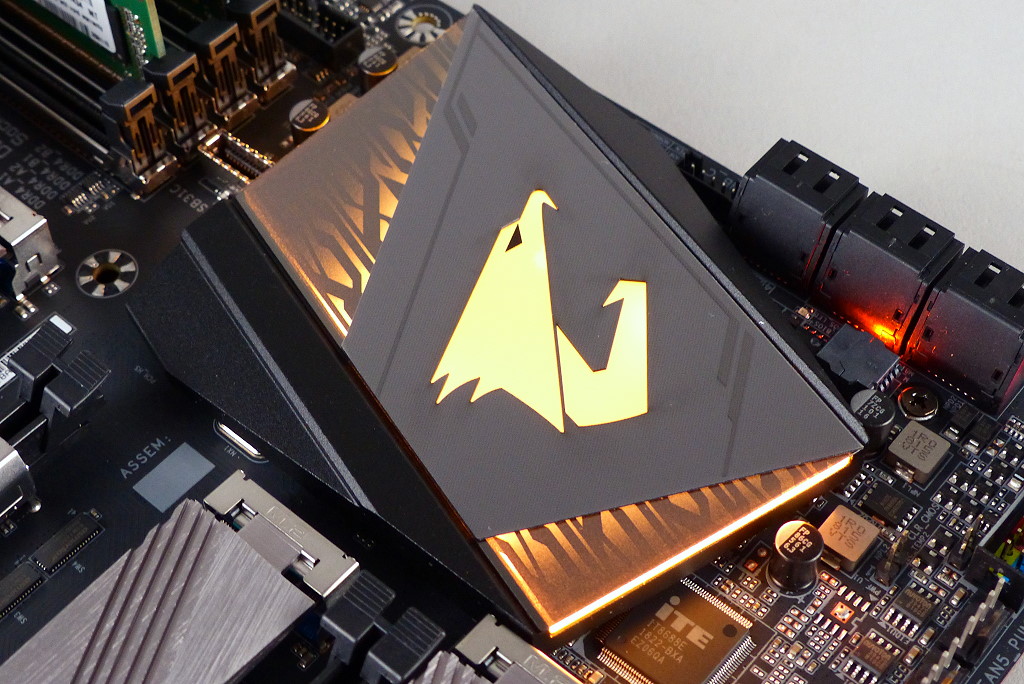

▲晶片組發光處以 AORUS 鷹頭意象為主,再加上漸層發光線條背景。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲I/O 飾蓋發光效果相當漂亮,利用縫隙替 AORUS 金屬貼紙打光,也順帶強調本款 MOSFET 散熱片具有鋁鰭設計的特色。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

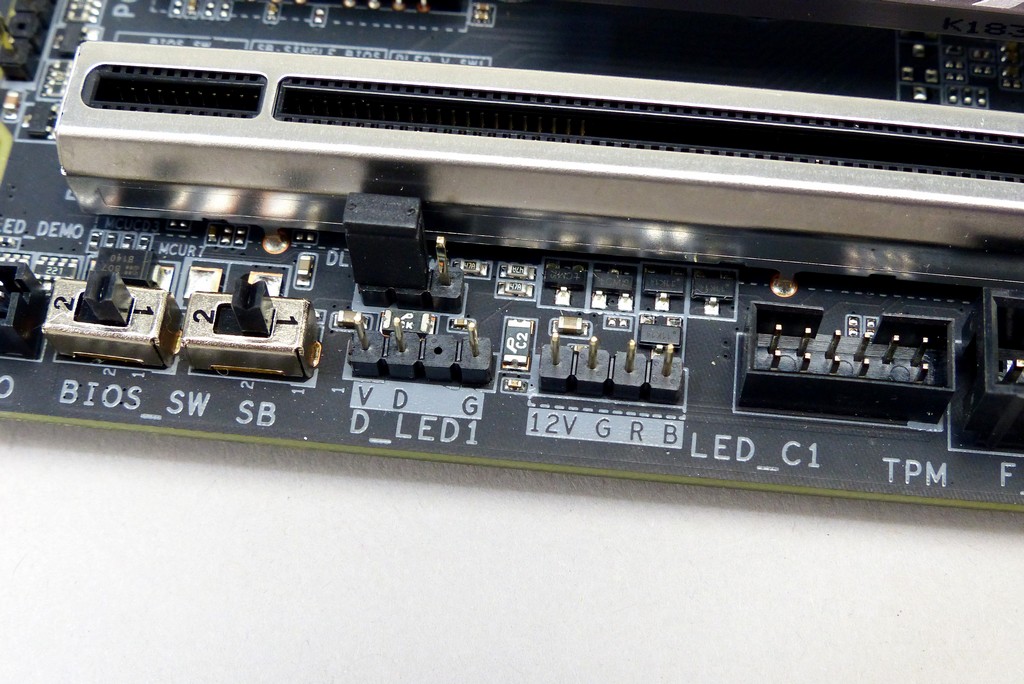

▲主機板另外安排 +12V、G、R、B 針腳與可定址 V、D、G 針腳各 2 組,可定址 RGB 針腳額外支援 +5V 與 +12V 供電選擇性。

會發光的區域還有雙位數 7 段顯示器除錯燈,並依然加裝 CPU、DRAM、VGA、BOOT 簡易除錯燈。本款照例擁有 Dual BIOS 設計,其中 1 個搭配可更換 IC 腳座,能夠額外以燒錄器燒錄韌體檔案,開機後以 LED 燈號表明目前哪顆序列快閃記憶體正在使用中。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

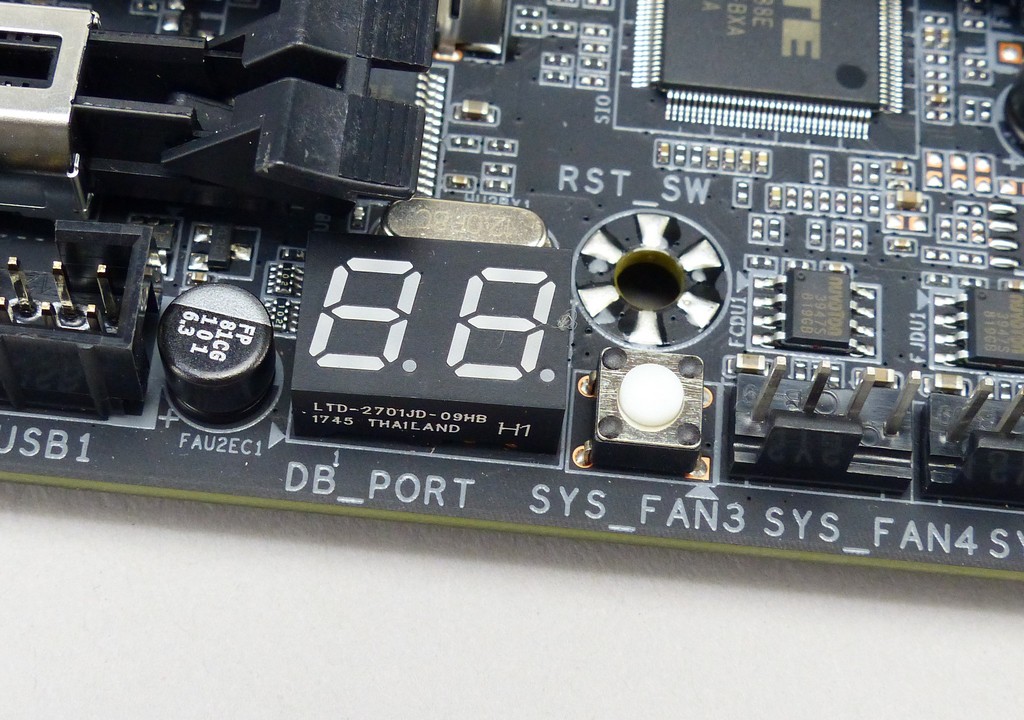

▲主機板底部加裝雙位數 7 段顯示器,對照手冊解碼能夠找出問題所在,旁邊的微動開關為重新開機鈕。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

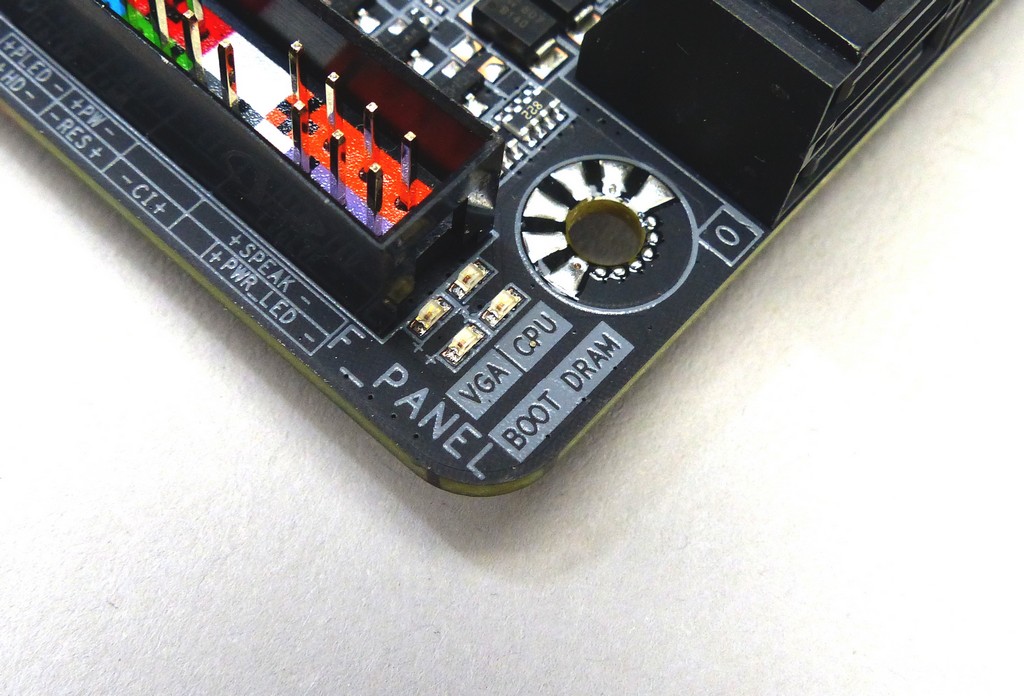

▲角落一隅安排 4 顆簡易除錯燈,分別代表 CPU、DRAM、VGA、BOOT。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

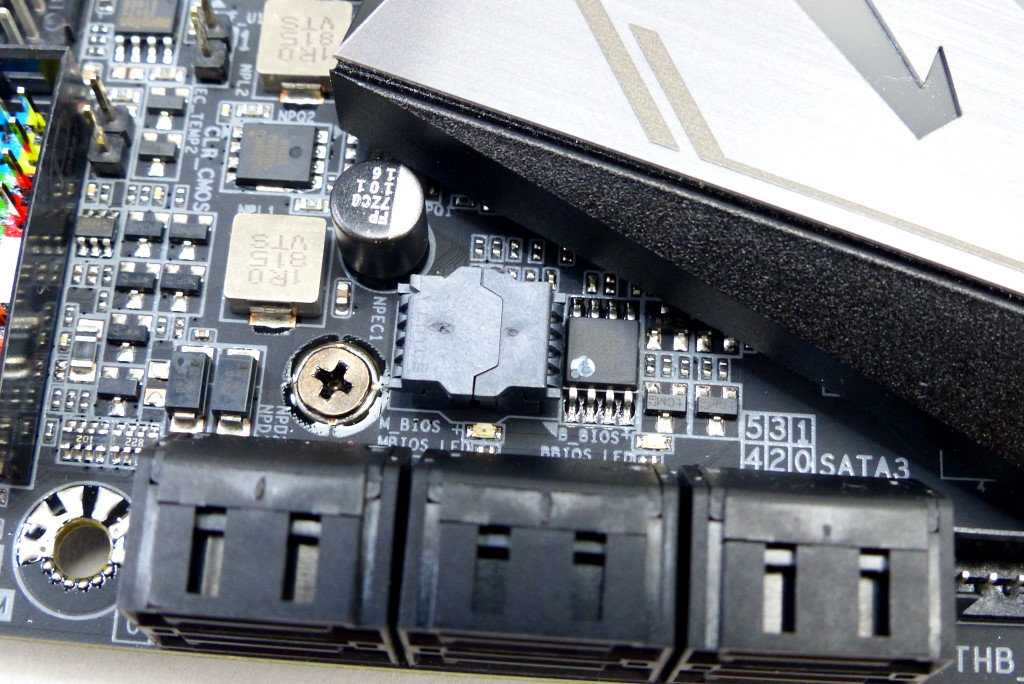

▲Dual BIOS 其中 1 顆序列式快閃記憶體安裝在可更換 IC 腳座當中。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

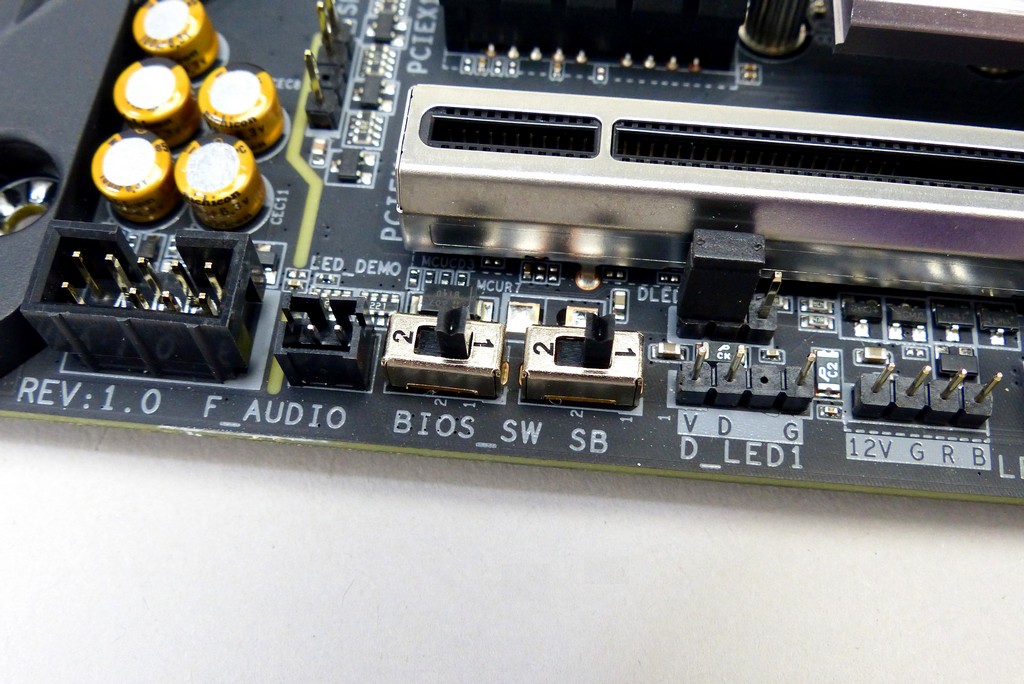

▲主機板底部提供 BIOS 切換滑動開關,並能夠將 Dual BIOS 功能屏蔽變為 Single BIOS 模式。

從 AMD X470 晶片組主機板開始,GIGABYTE 選擇回歸真正具有散熱功能的鋁鰭片設計,這款主機板自然不會倒退走老路,MOSFET 散熱機構也導入直觸式熱導管設計。因應產品定位,主機板背部額外加上造型金屬保護板,並於 MOSFET 處所加裝導熱墊,順便負責些許散熱任務。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

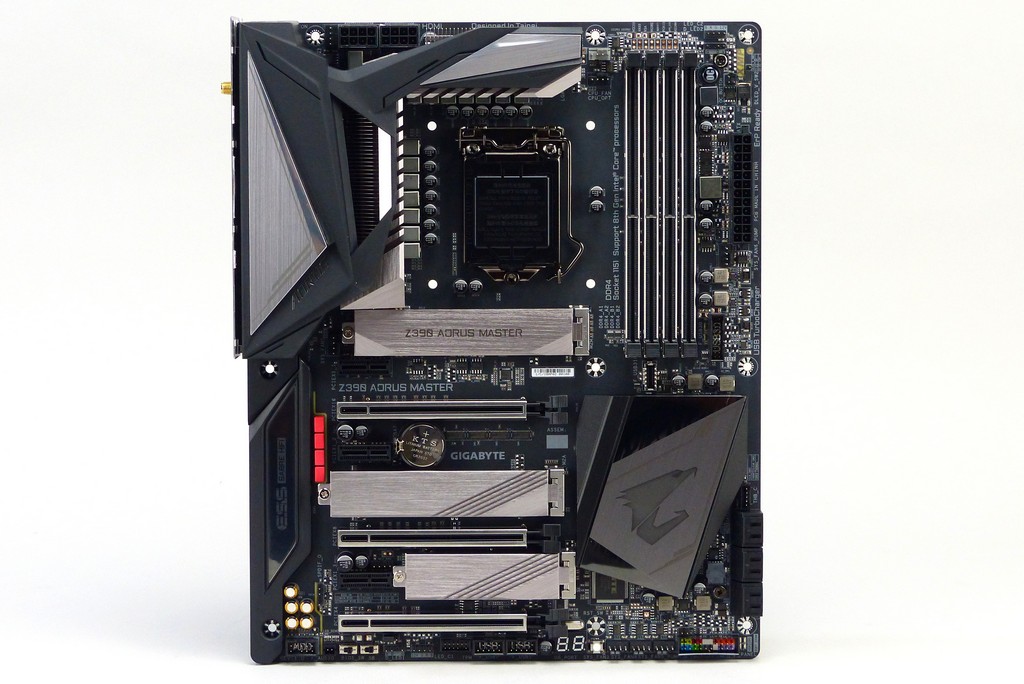

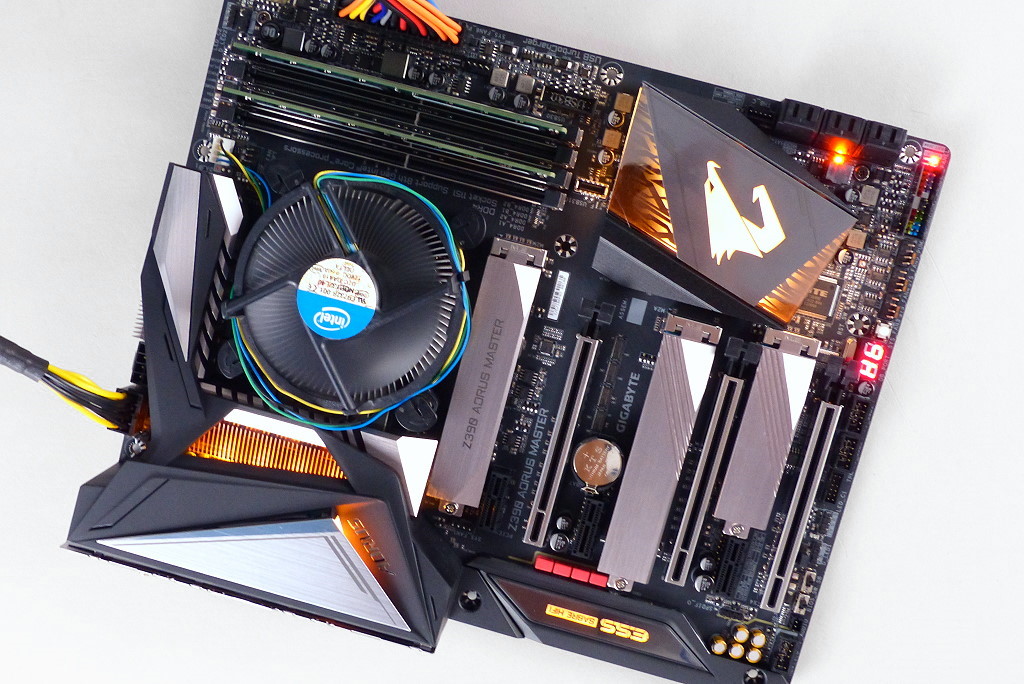

▲Z390 AORUS MASTER 主機板正面一覽。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

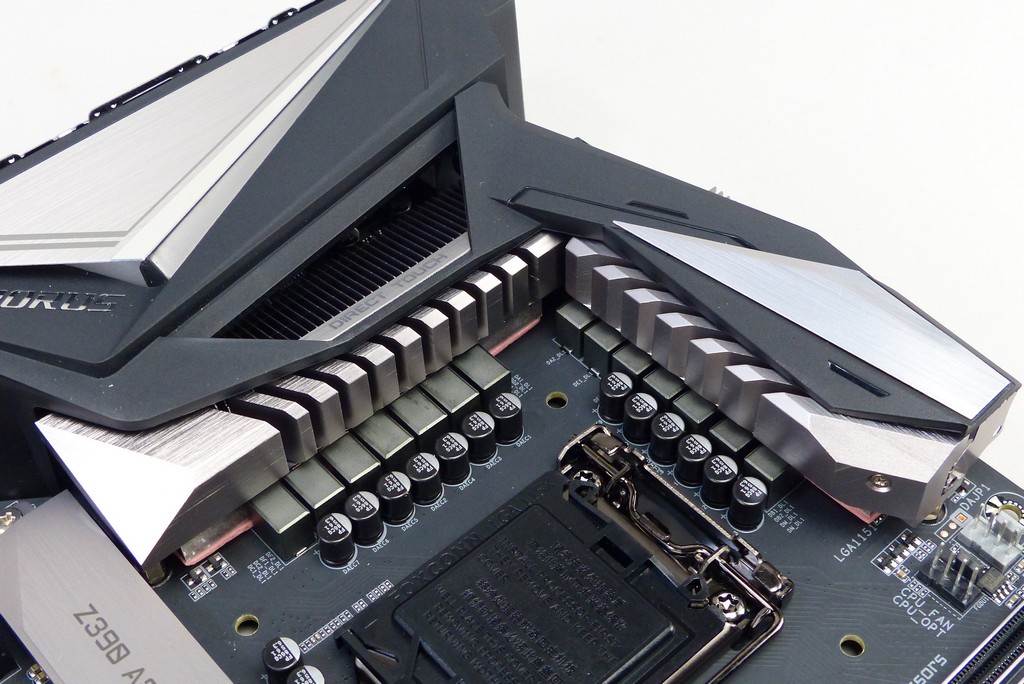

▲MOSFET 散熱片依舊焊上鋁鰭片,求取空氣接觸面積最大化。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

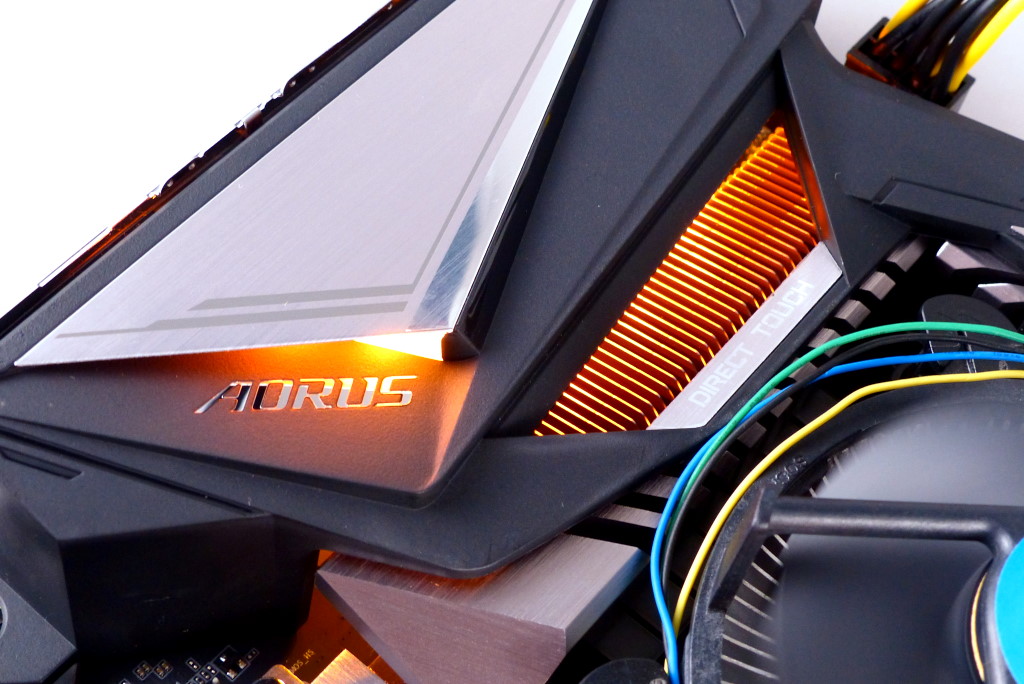

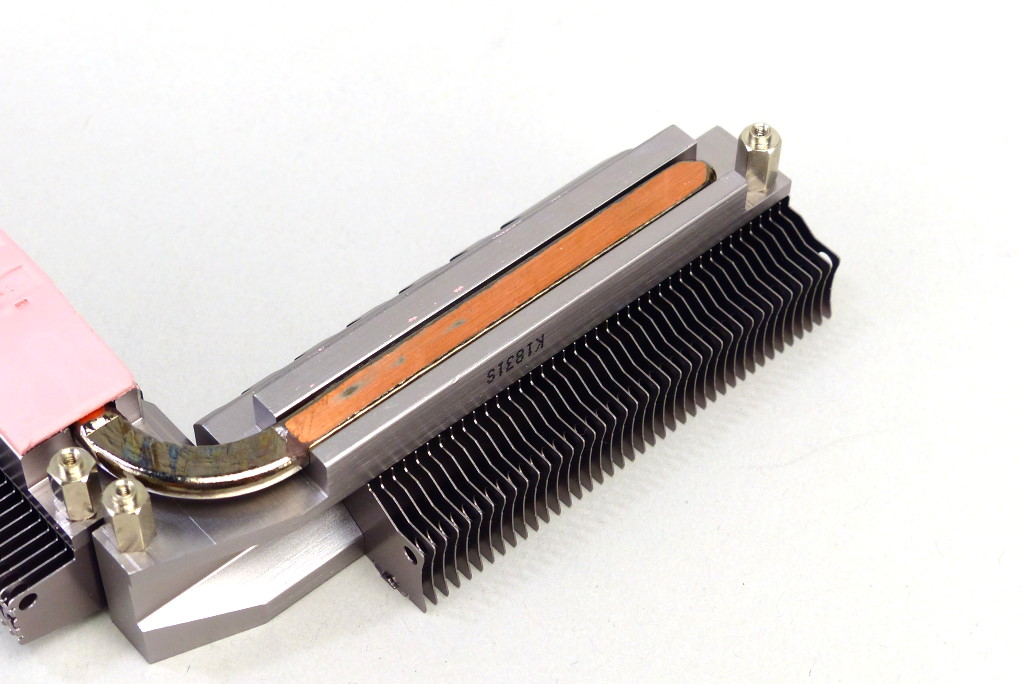

▲MOSFET散熱片採用熱導管直觸設計加上LAIRD 導熱片,可以加強散熱效果,吸收廢熱更為直接。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

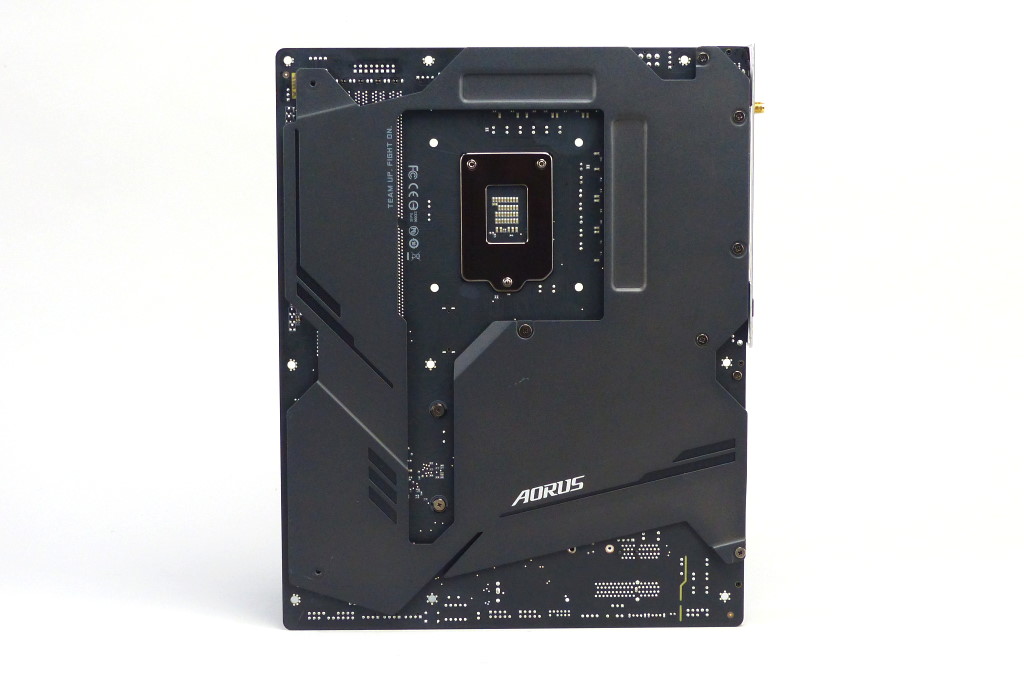

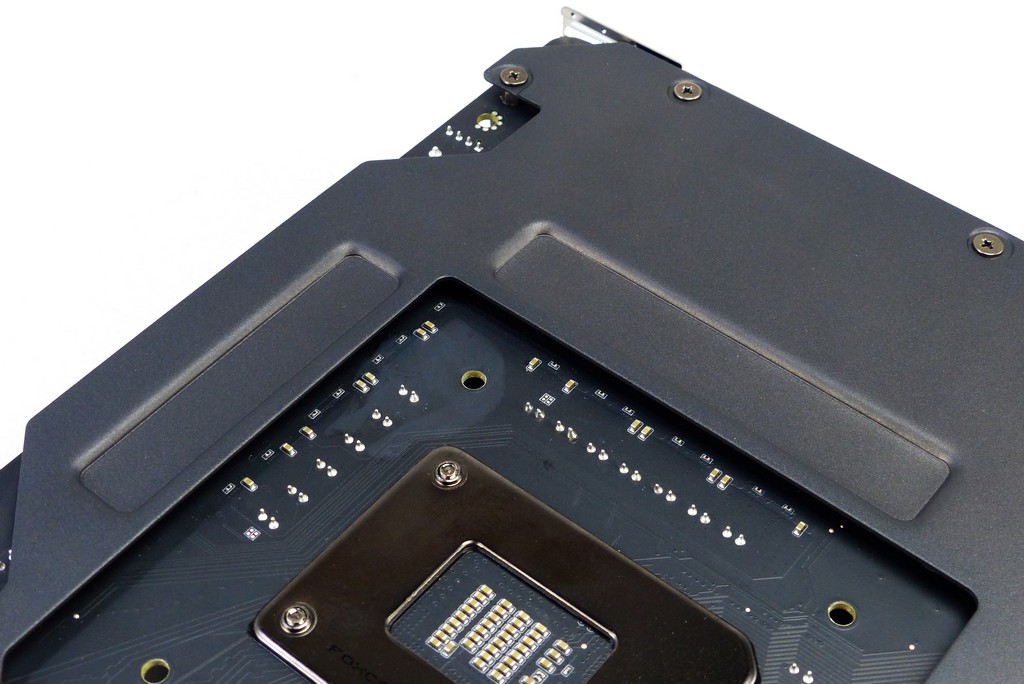

▲主機板背部安裝 1 片造型金屬板。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲造型金屬板於 MOSFET 所在之處,加裝導熱墊負責些許散熱工作。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

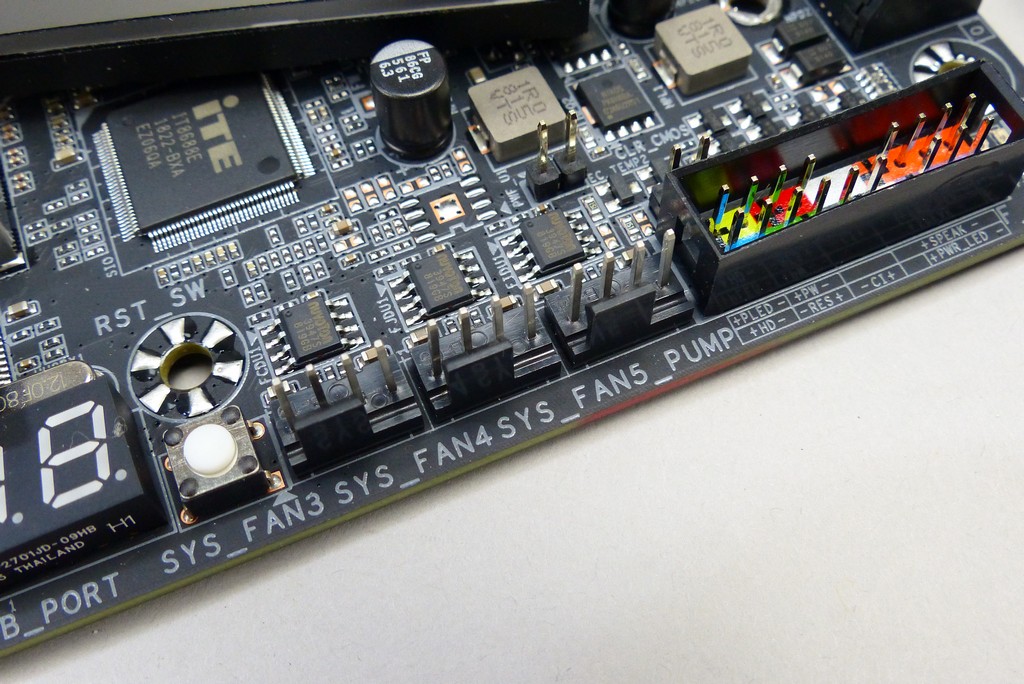

▲包含處理器風扇在內,本款主機板一共提供 8 個風扇插座。

新一代晶片組

與 Z370 晶片組不同,Z390 晶片組才算是 300 系列真正新一代的晶片組,製程換裝 14nm,並加入 Z370 沒有的 USB 3.1 Gen2 原生支援性,最大可支援 6 個連接埠。另外也納入無線網路的媒體層,藍牙部分還多出基頻數據機,並透過 CNVio 介面連接外部 RF 模組進行 Wi-Fi 訊號與藍牙訊號的收發工作。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

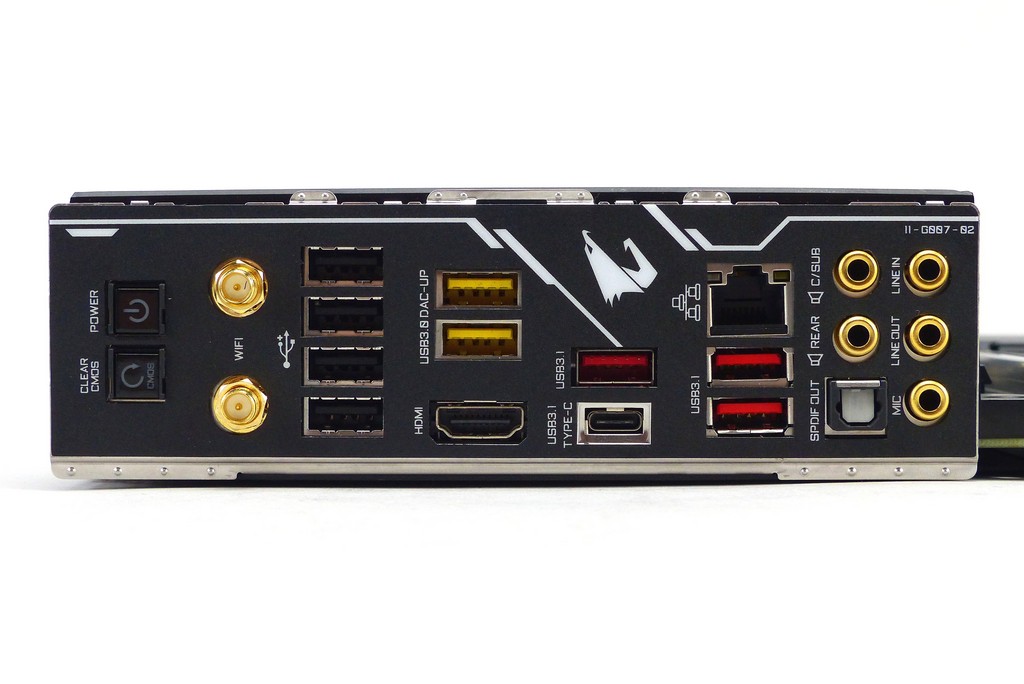

▲背部 I/O 採用預先裝設擋板,左側為開機與重置 BIOS CMOS 按鈕,USB 黑色連接埠為 USB 2.0、黃色為 USB 3.1 Gen1(支援 USB 3.0 DAC-UP 2)、紅色和 Type-C 為 USB 3.1 Gen2。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

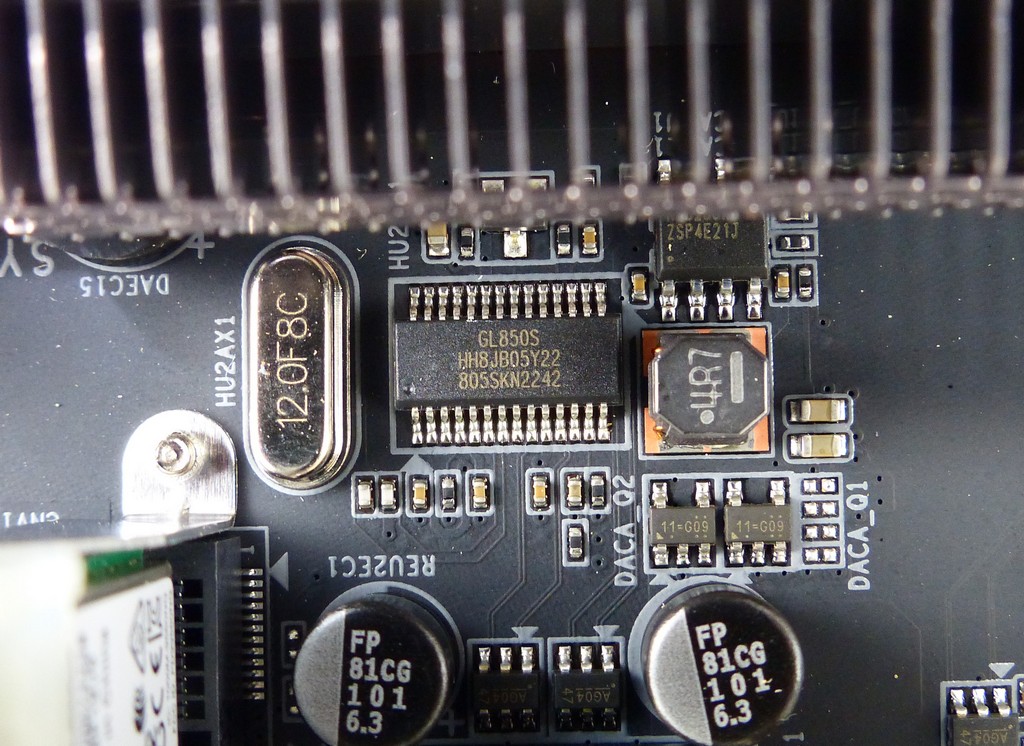

▲4 個黑色 USB 2.0 透過 Genesys Logic GL850S 集線器晶片供享 1 個 USB 2.0 上行連接埠。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

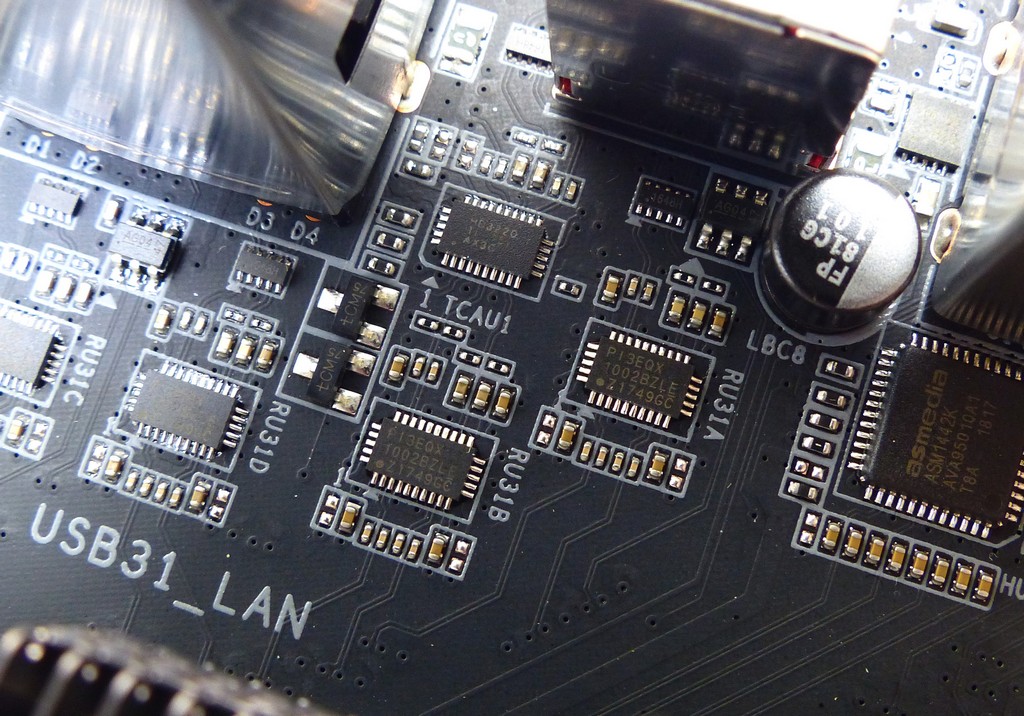

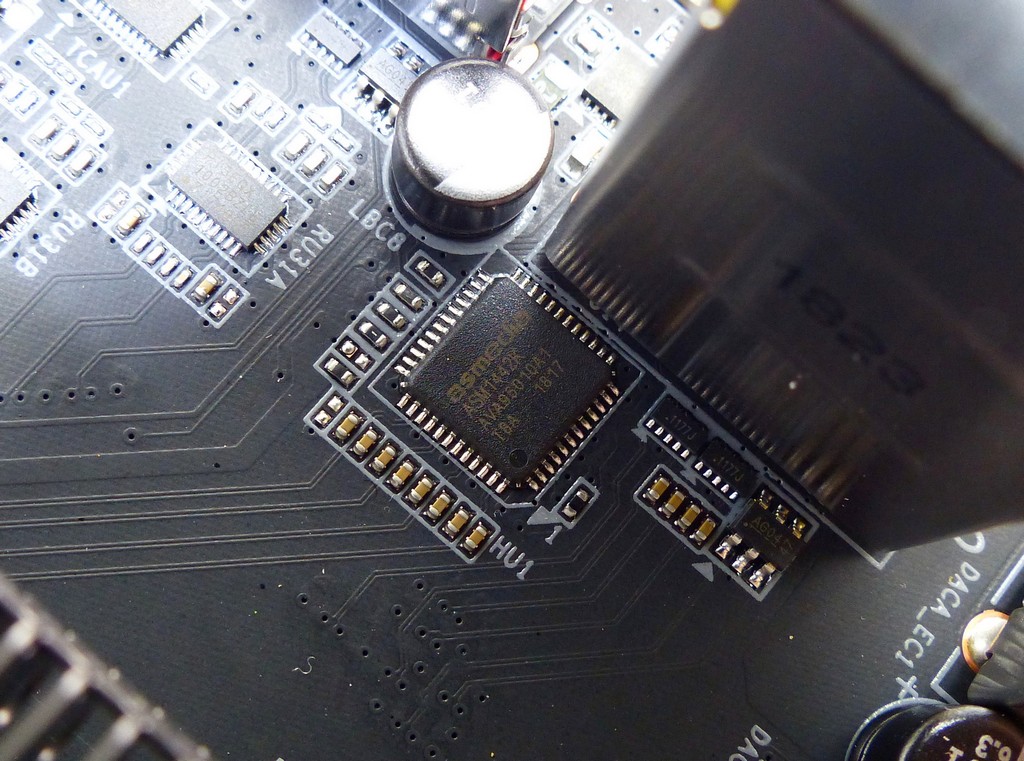

▲背部每個 USB 3.1 Gen2 均使用 1 個 Diodes PI3EQX1002B redriver 晶片負責強化訊號傳輸品質,Type-C 連接埠額外再增加 1 個 TI HD3SS3220 Type-C 控制器與 2:1 多工器晶片。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲HDMI 輸出埠採用 ASMedia ASM1442K TMDS 電平轉換晶片,支援 HDMI 1.4 和 HDCP 2.2,最高輸出解析度為 4096x2160@30Hz。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

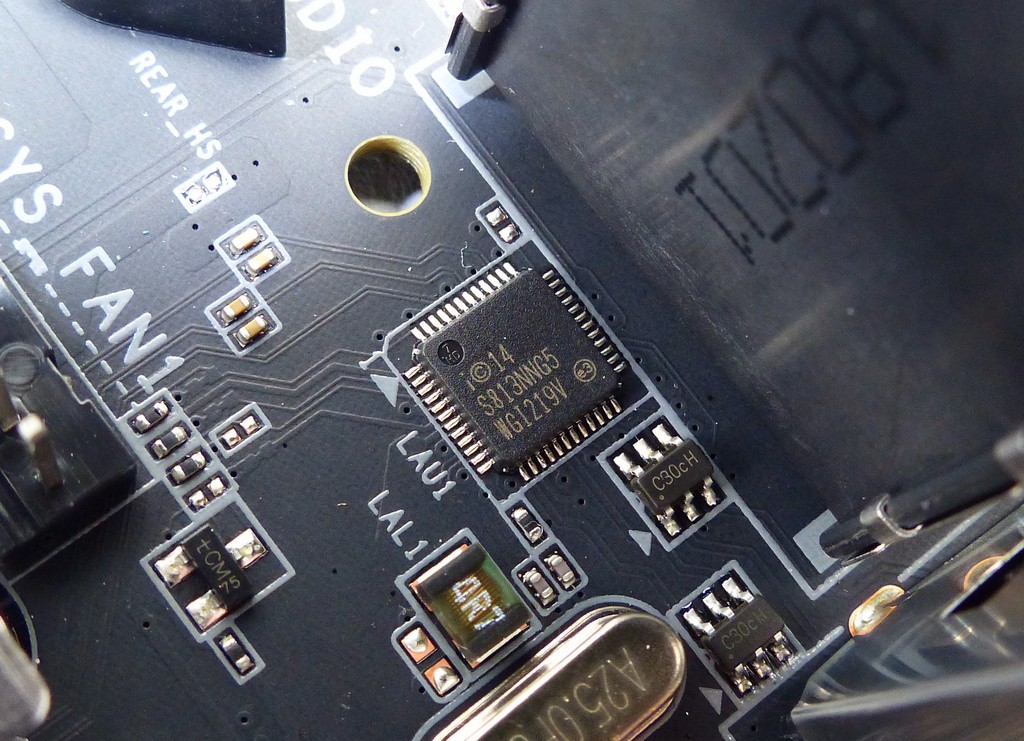

▲RJ45 網路埠由 Ethernet Connection I219-V 實體層晶片負責。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

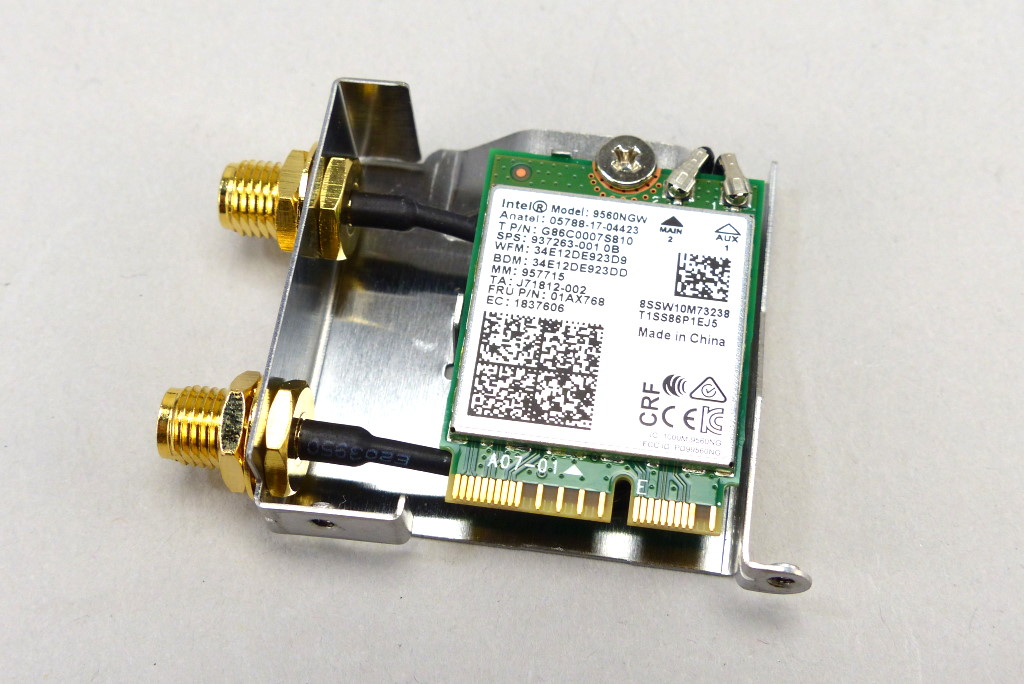

▲無線網路卡選擇 Wireless-AC 9560,透過 CNVio 介面與晶片組連接,支援 802.11ac 雙空間流,5GHz 支援 160MHz 頻寬,連線速度最大可達 1.73Gbps,藍牙支援 5.0 版本。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲前置面板擴充埠提供 1 組 USB 3.1 Gen 1 和 1 組 USB 3.1 Gen2 針腳,另外還有 2 組 USB 2.0 針腳。

所有 300 系列晶片組當中,Z390 擁有最完整的週邊連接埠數量,GIGABYTE 沒有浪費這個先天優勢,配備 3 個支援 PCIe 3.0 x2/x4 的 M.2 插槽,每個 M.2 插槽均配有散熱片。其中 M2M、M2A 這 2 個 M.2 插槽最高支援 22110,並可相容 SATA 6Gb/s,主機板最下方 M2P 則為 2280 外觀規格,不相容 SATA 6Gb/s。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

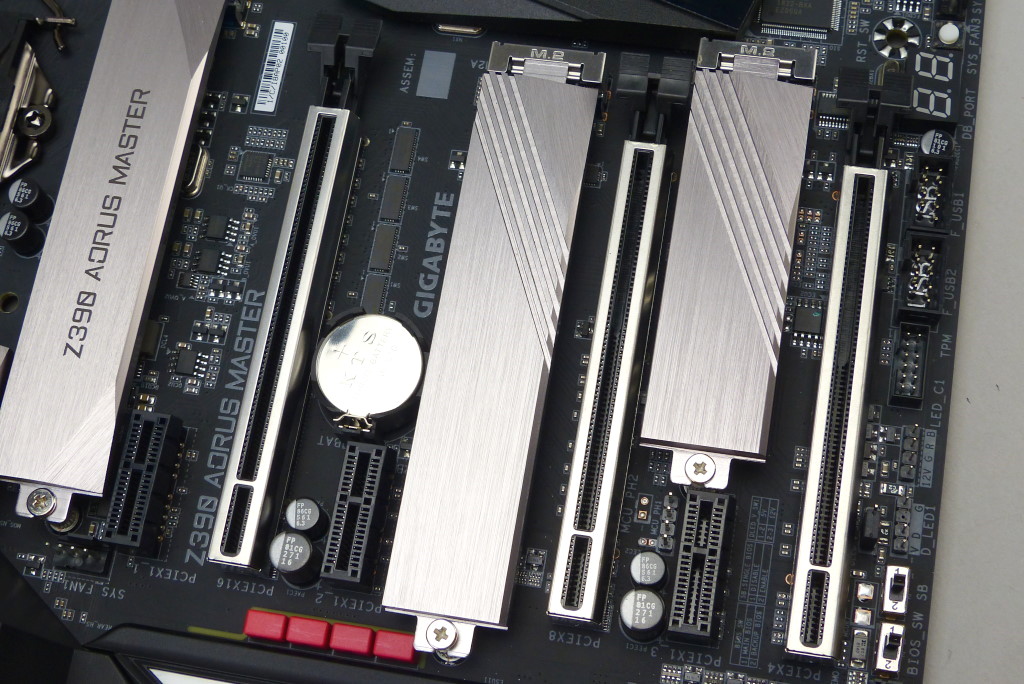

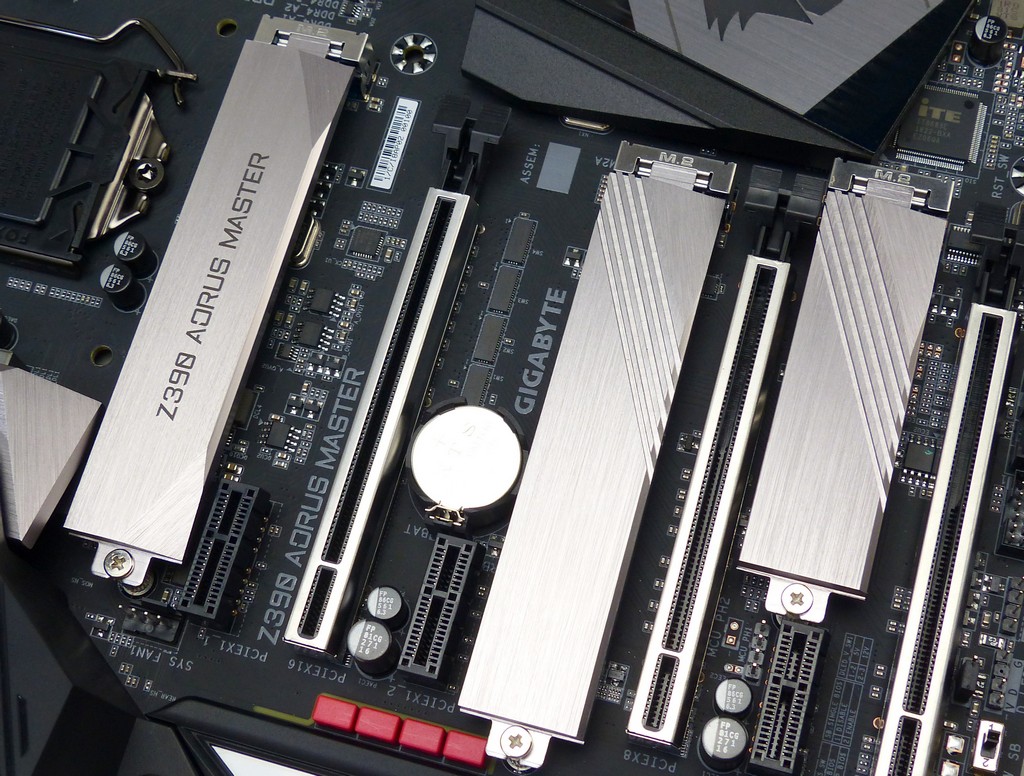

▲本款主機板安排 3 個 M.2 插槽,且每個插槽均搭載散熱片,內面預先貼上導熱墊。

所有 PCIe x16 插槽均以金屬層加強抗拉扯,但唯有靠近處理器的 2 條 PCIe x16 直接銜接至處理器,提供 x16/x0、x8/x8 通道數目組態,最下方 PCIe x16 則由晶片組負責 PCIe 3.0 x4,並與 M2P M.2 插槽共用,共用時 PCIe x16 將降為 PCIe 3.0 x2。其餘 PCIe 3.0 x1 插槽均銜接至晶片組,且不與其它裝置共用。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲所有 PCIe x16 插槽均有金屬層抗拉扯,PCIe 3.0 x1 則為獨立通道不與其它裝置共用。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲板緣安排 6 個 SATA 6Gb/s 插槽,其中 SATA3 4、SATA3 5 與 M2M M.2 插槽共用(無論 M2M 安裝 PCIe 或 SATA 介面 SSD),SATA3 1 則與 M2A 共用(M2A 安裝 PCIe SSD 時不受影響)。

獨立 DAC 音質強化

音效 Codec 和先前部分主機板產品相同,繼續使用 Realtek ALC1220-VB,VB 版本就 GIGABYTE 的說法,支援 Smart Headphone Amp 功能,能夠依據耳機阻抗自動調整輸出功率。ALC1220-VB 晶片附近額外加裝 Nichicon 音響級電容作為電源濾波與訊號交連之用。

為追求更好的音質風格,另外加裝獨立 DAC 晶片 ESS ES9118EQ,這款晶片內含 2 個 DAC 和 2 個耳機放大器,訊噪比範圍可達 125dB,總諧波失真最低為 -112dB。當然,這個晶片附近也加裝 WIMA 薄膜電容。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

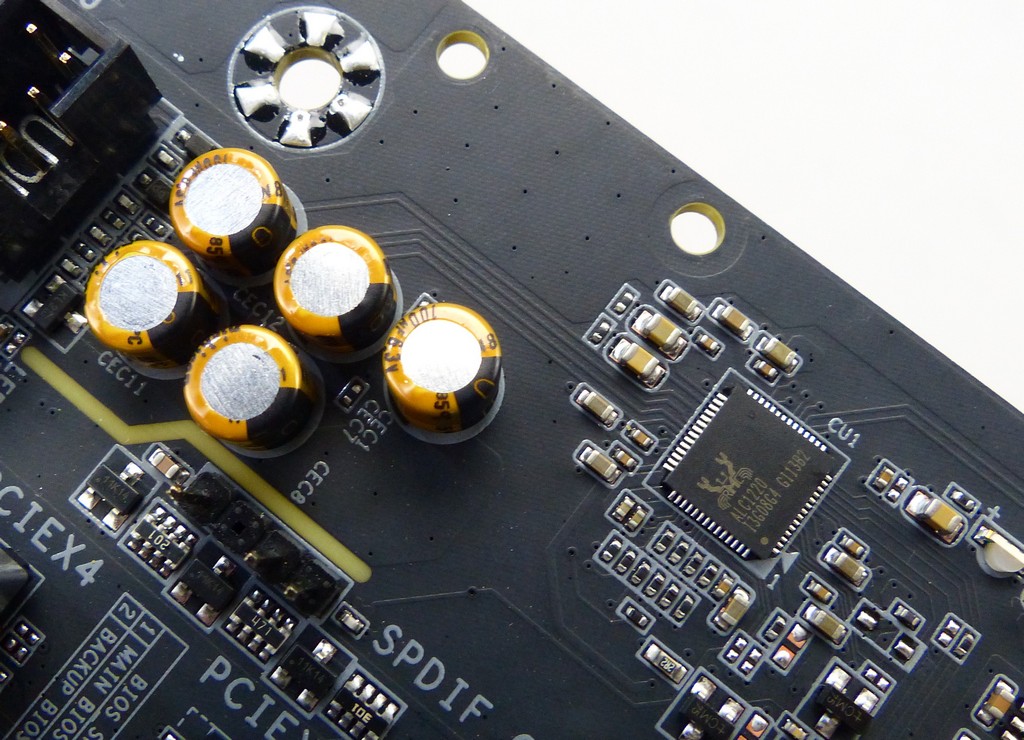

▲ALC1220-VB 音效 Codec 晶片,附近安排 Nichicon 音響級電容。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

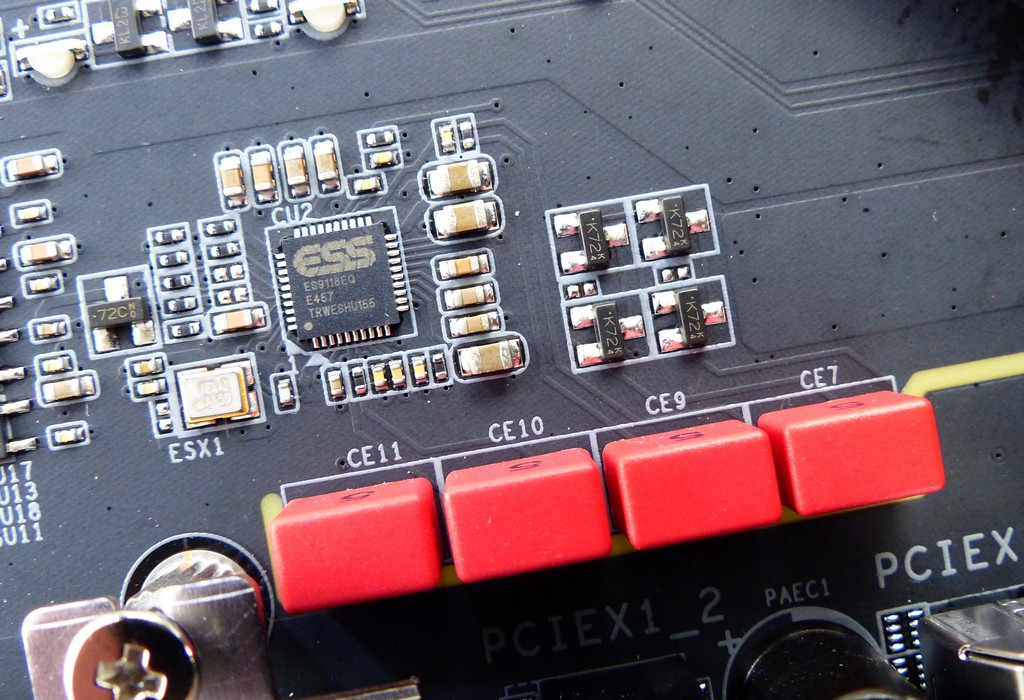

▲ES9118EQ 負責主機板背部 I/O 3.5mm 立體音輸出,並加裝 WIMA 薄膜電容。

12+2 相處理器供電轉換

新一代 Core 處理器在處理器供電部分並沒有什麼變化,主要供電依序為 VCore、VGT、VSA、VIO ,通常後 2 者對於超頻幅度的影響不大,絕大多數主機板廠商各自以單相供電解決,VCore 和 VGT 則主要負責處理器核心與內建顯示繪圖核心部分,廠商比較會在此著墨。

GIGABYTE 在這張主機板的核心供電和顯示繪圖供電各自安排 12 相與 2 相供電轉換規模,交由 Infineon IR35201 控制。IR35201 雙輸出數位多相位控制器可以規劃成 8+0、7+1、6+2 相位控制規模,在此當然選擇 6+2 組態,6 相 PWM 訊號另外再透過 6 顆倍相器達成 12 相 PWM 訊號。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

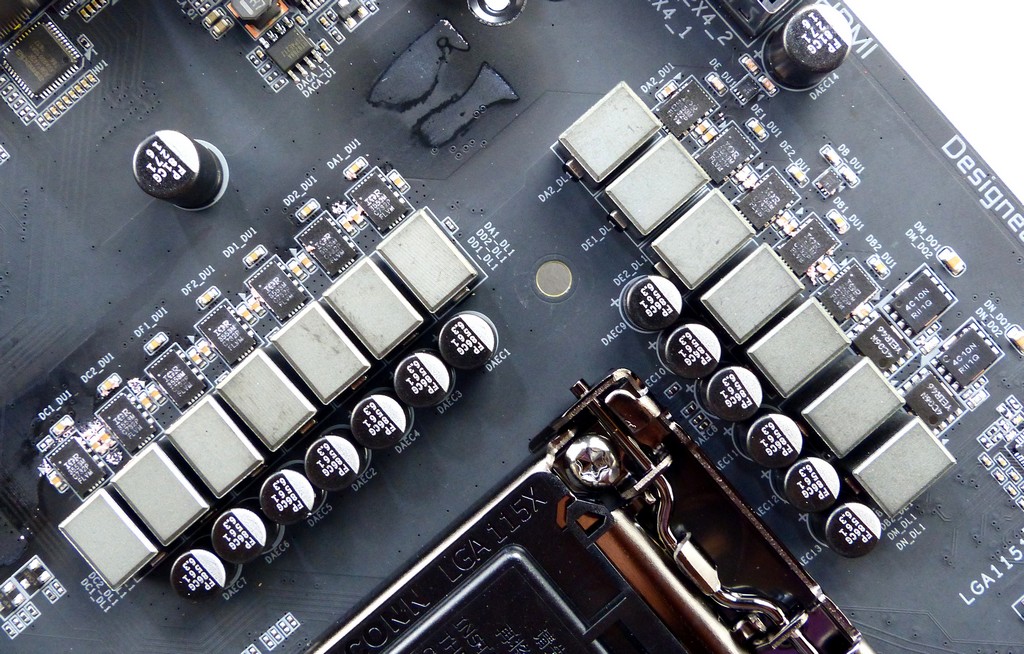

▲Z390 AORUS MASTER 分別於處理器核心與內建顯示繪圖部分各自安排 12 相和 2 相。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

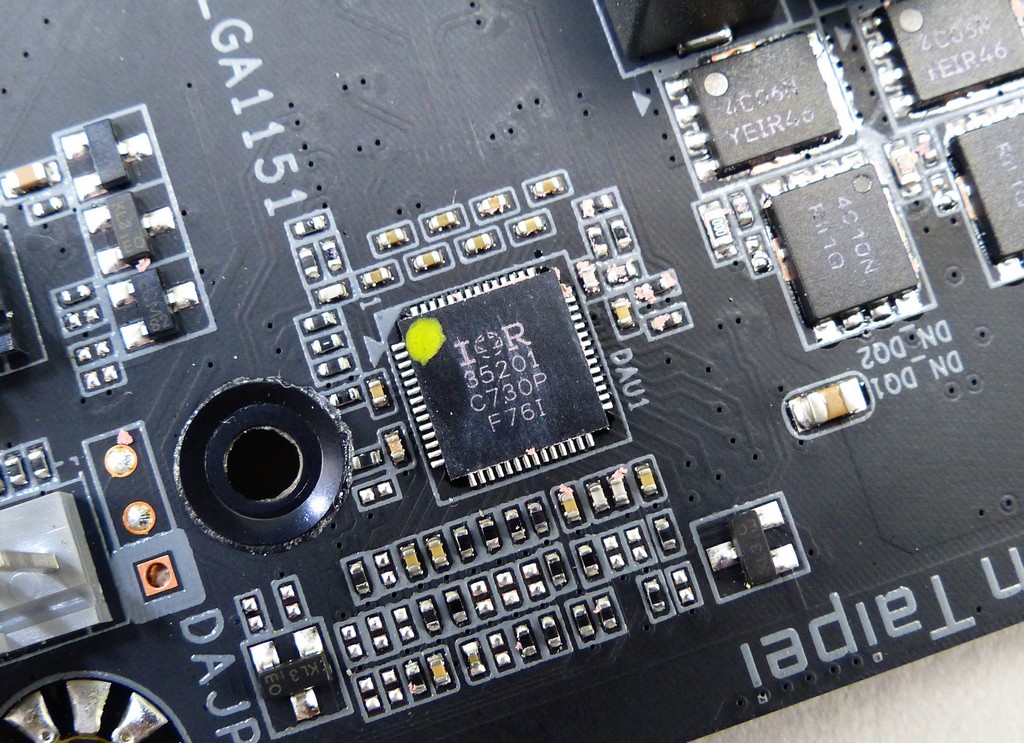

▲處理器核心與內建顯示繪圖供電轉換採用 IR35201 控制。

核心供電倍相器選用 IR3599,MOSFET 各相選擇 1 顆 IR3553 PowIRstage,晶片內部整合上下橋與驅動器,單顆最大供應電流為 40A。核心供電 MOSFET 之後串聯 1 顆 0.3μH 電感,12 相再並聯 10 顆 Nichicon 導電性高分子鋁固態電解電容 FPCAP 560μf,另外在處理器插槽中央與主機板背面同步安排不少的積層陶瓷電容。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲IR3599 倍相器負責將單相 PWM 訊號分為 2 相,主機板共安排 6 顆。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

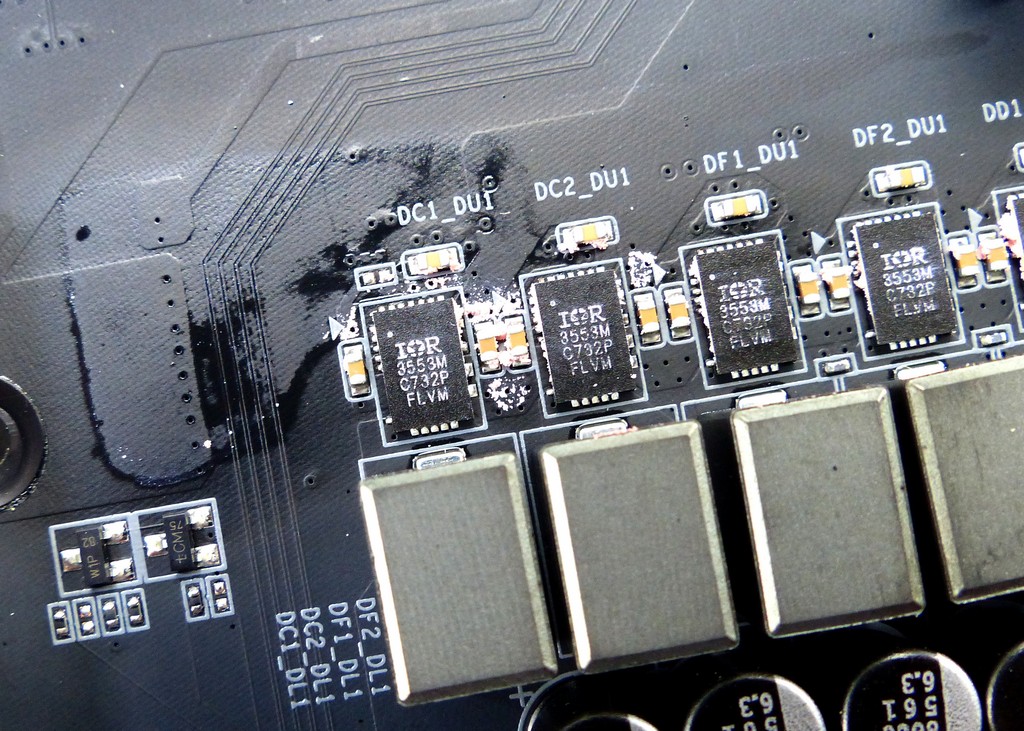

▲處理器核心供電單相採用 1 顆 IR3553,最大可負荷電流 40A,40A 輸出時的能量耗損達 9W,30A 則大幅下降至 4.7W,大約在 12A~13A 效率最高可超過 92%。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

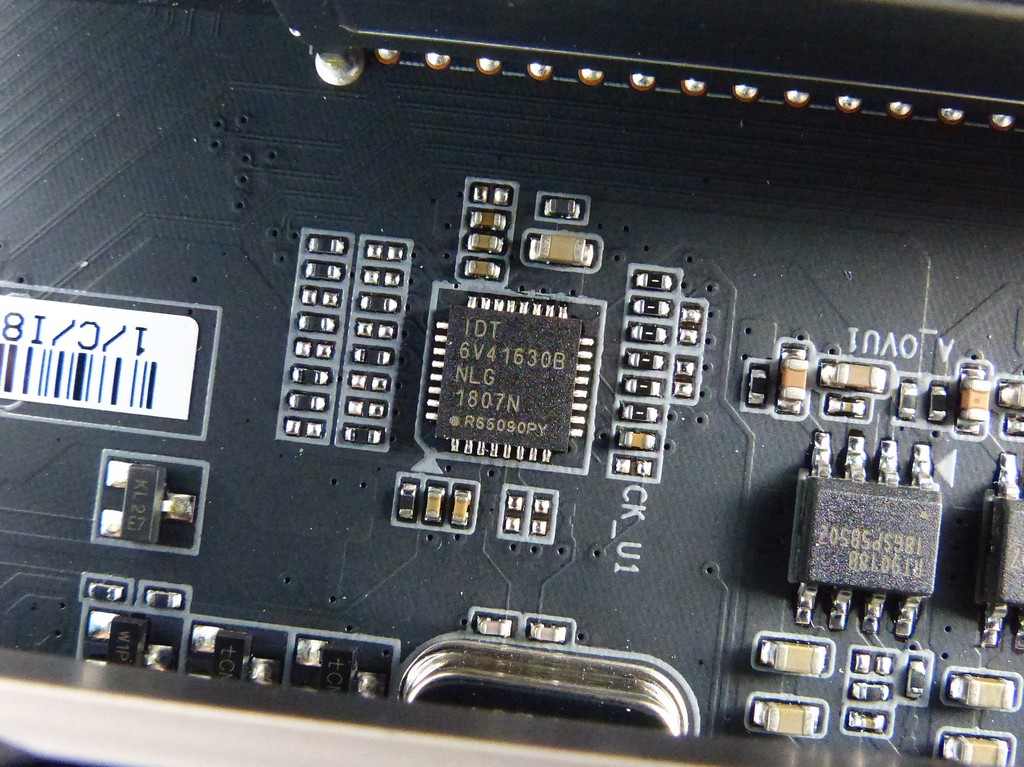

▲處理器 BCLK 頻率交由 IDT 6V41630BNLG 時脈產生器晶片負責,藉此提供更為寬廣和細緻的頻率調整。

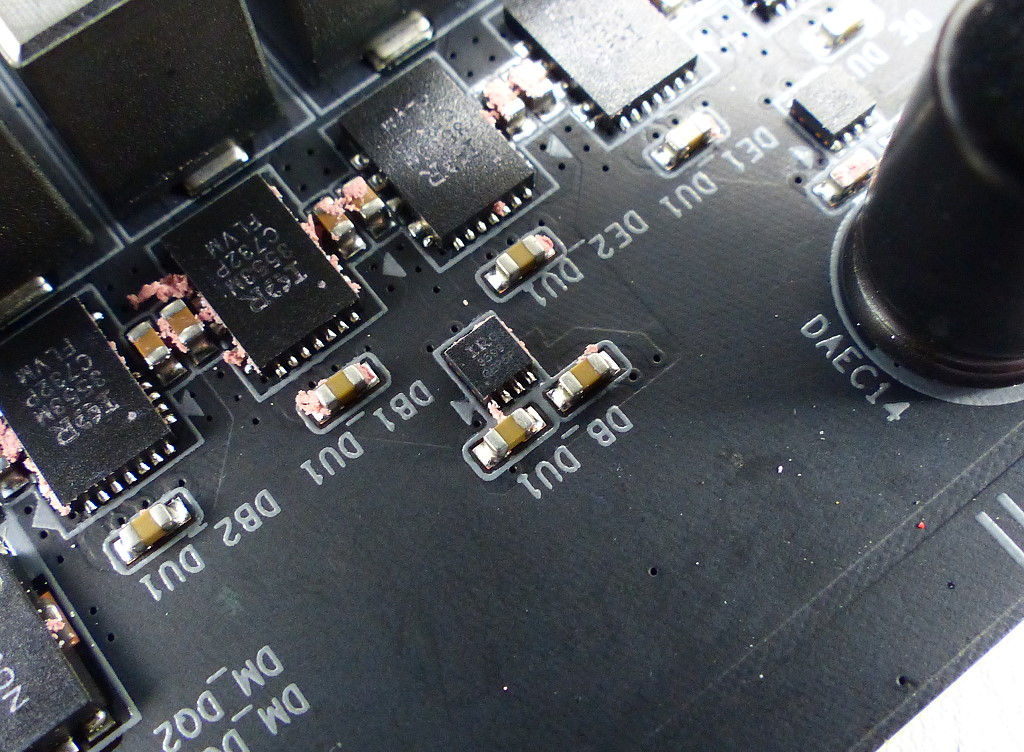

內建顯示部分,2 相供電各自安排 1 顆 ON Semiconductor NTMFS4C10N 和 1 顆 NTMFS4C06N 作為上、下橋,由於這 2 顆晶片均為單純 MOSFET,因此 GIGABYTE 在 IR35201 之後再加裝 1 個 IR3598,取用該晶片的驅動器功能負責開關 MOSFET。各相後端同樣串接 1 顆 0.3μH 電感,2 相再並聯 3 顆 FPCAP 560μf 電容。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

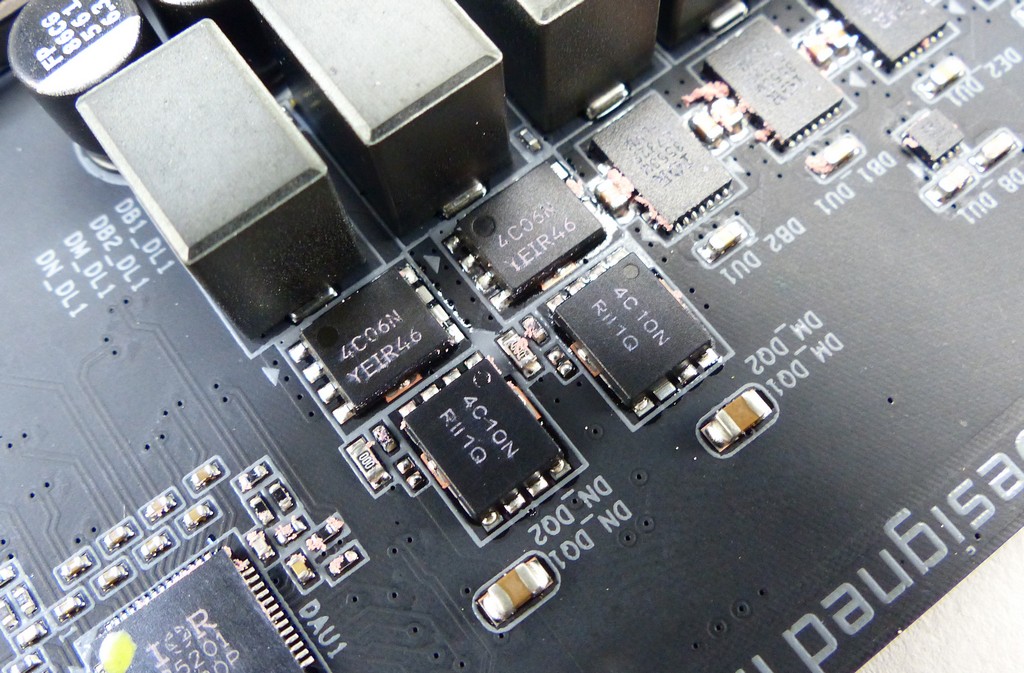

▲處理器內建顯示繪圖採用 2 相規模,單相上、下橋分別採用 1 顆 NTMFS4C10N 和 1 顆 NTMFS4C06N。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

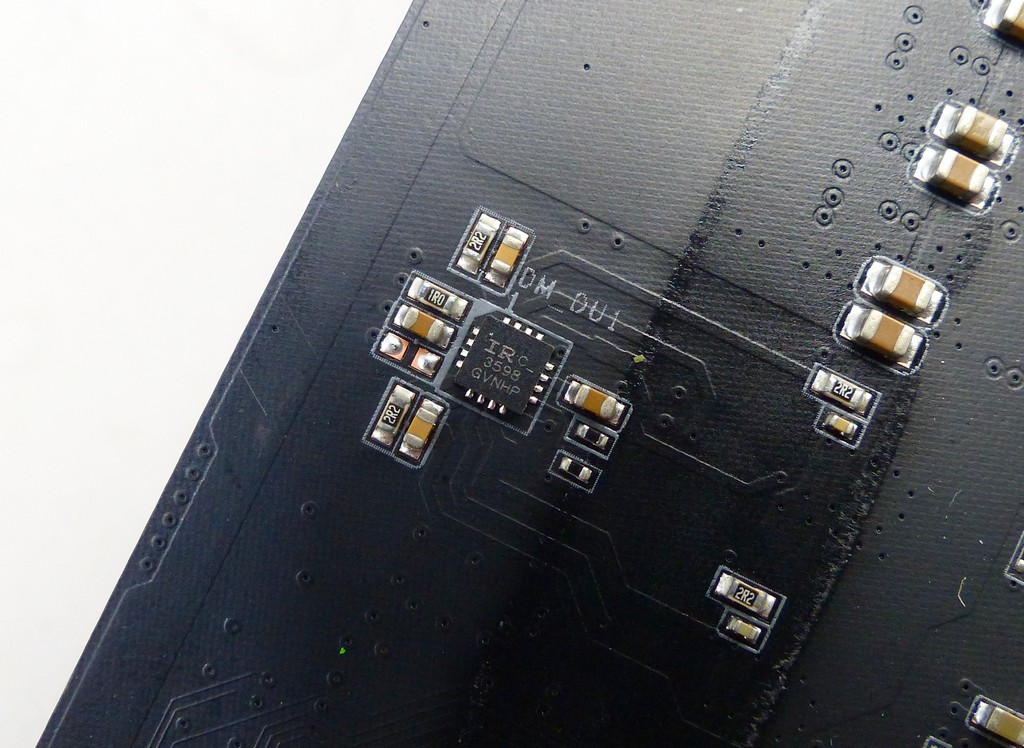

▲由於內建顯示繪圖供電轉換 MOSFET 不包含驅動器,因此額外安排 IR3598。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

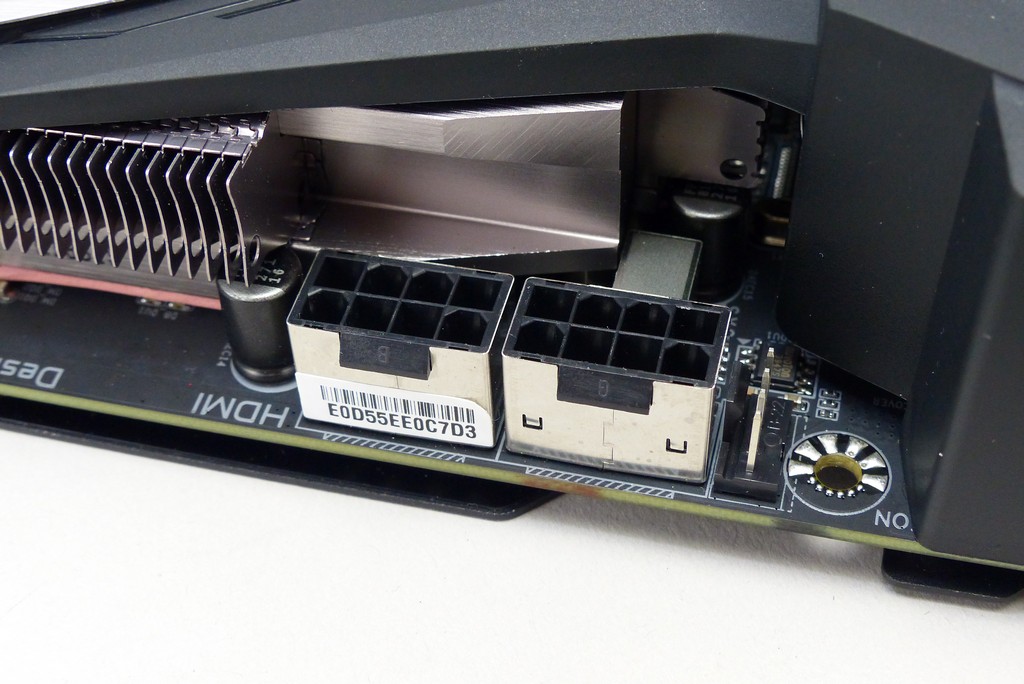

▲CPU +12V 電源輸入安排 2 組 EPS12V 插座,採用實心針腳並外覆金屬殼設計。

4 條 DDR4 記憶體模組插槽的主要供電採用單相規模,利用 NTMFS4C06N 組成 1 上橋 2 下橋結構,後端串接 1 個 0.8μH 電感,並聯 4 顆 FPCAP 560μf 電容。記憶體模組插槽旁邊安排 1 顆 OC 按鈕,按下後套用內建超頻設定檔,若是啟用記憶體 XMP,附近電路板透明部分也會亮起 XMP 背光。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

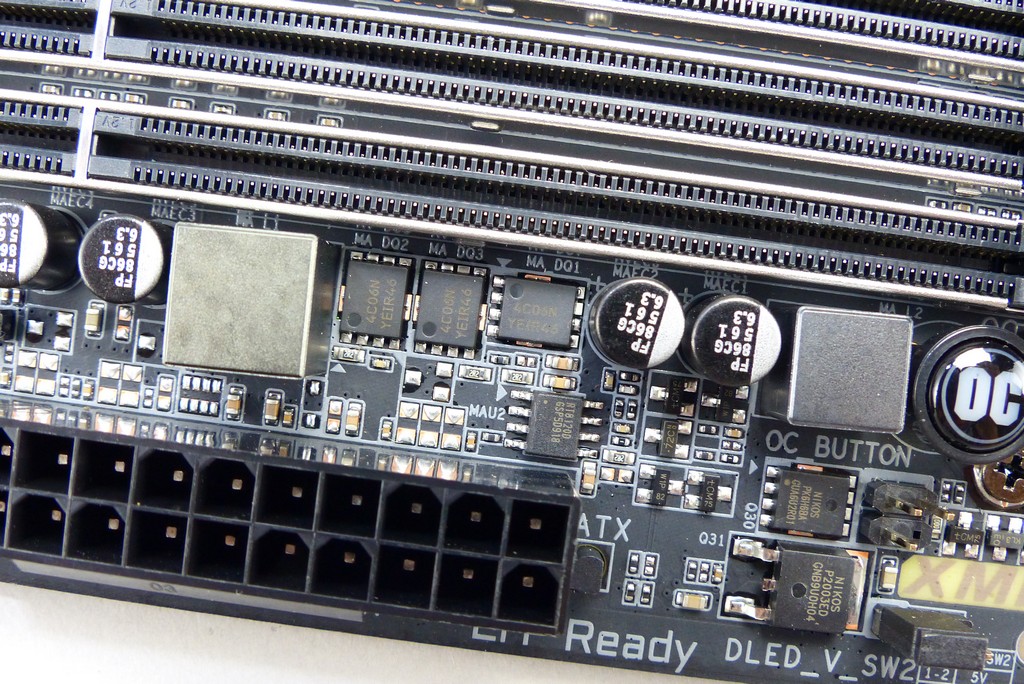

▲記憶體主要供電採用單相結構。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

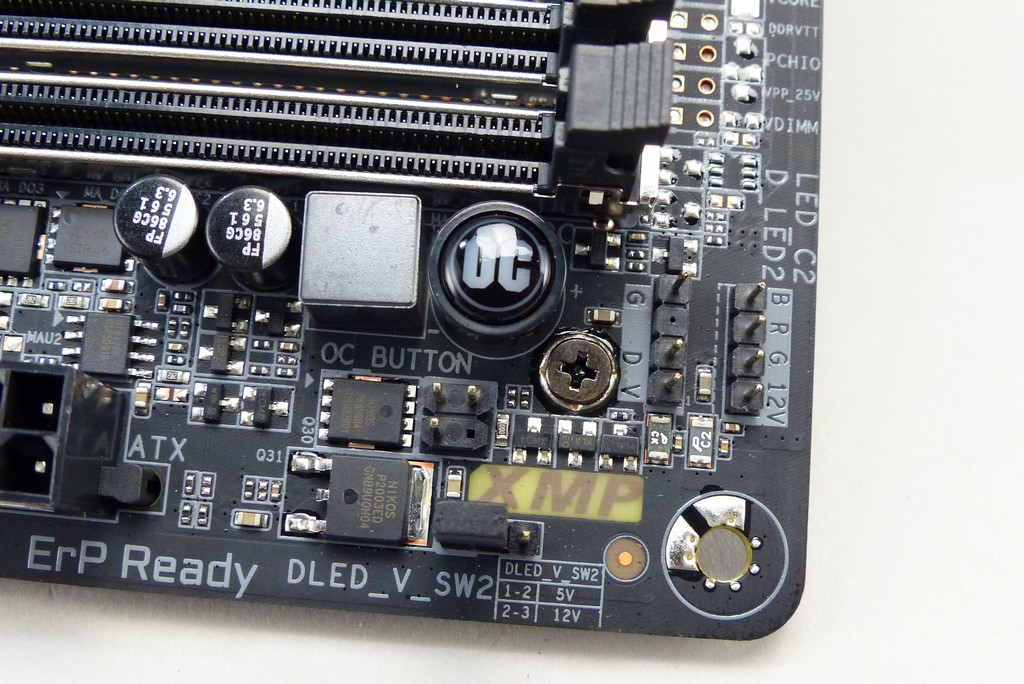

▲按下 OC 按鈕,開機自動套用內建超頻設定檔,一旁 XMP 字樣則於啟用 XMP 時亮起。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

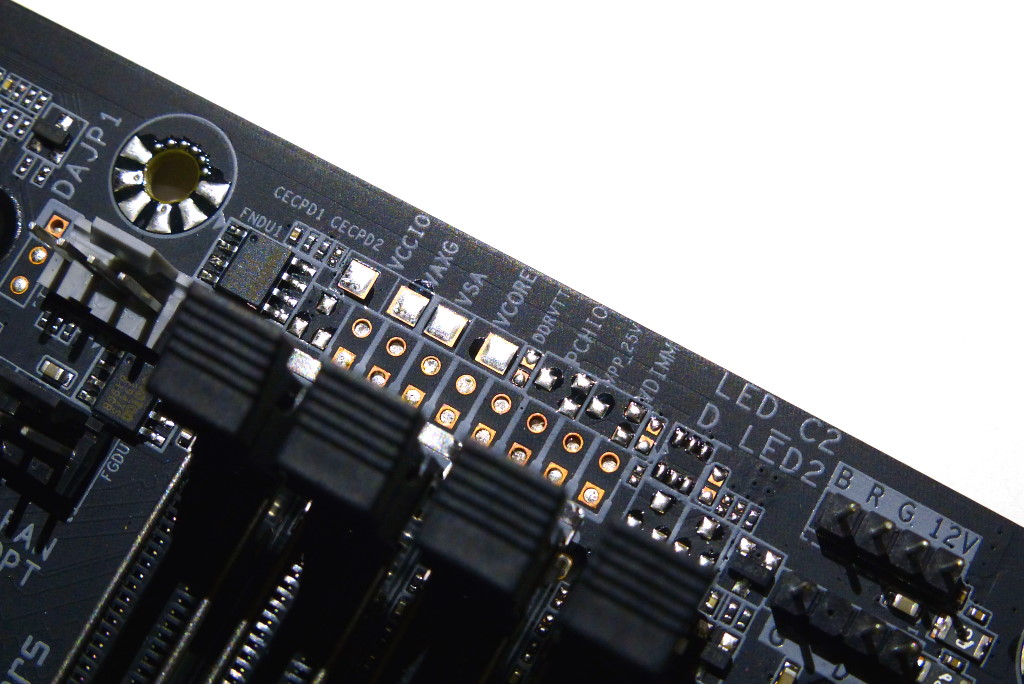

▲記憶體插槽上方設置多組電壓量測點。

(下一頁:UEFI 介面與 Windows 公用軟體)

UEFI 介面一脈相承

這幾個世代以來,無論是 UEFI 介面或是功能,基本上大致底定,特別是在 Intel 架構並未大改的情況,各家廠商僅是微幅更動,並沒有天翻地覆的差異。Z390 AORUS MASTER 也是如此,預設進入傳統條列式頁面,按下畫面底部浮動視窗的 Easy Mode,才會跳到以資訊呈現為主的簡易模式。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

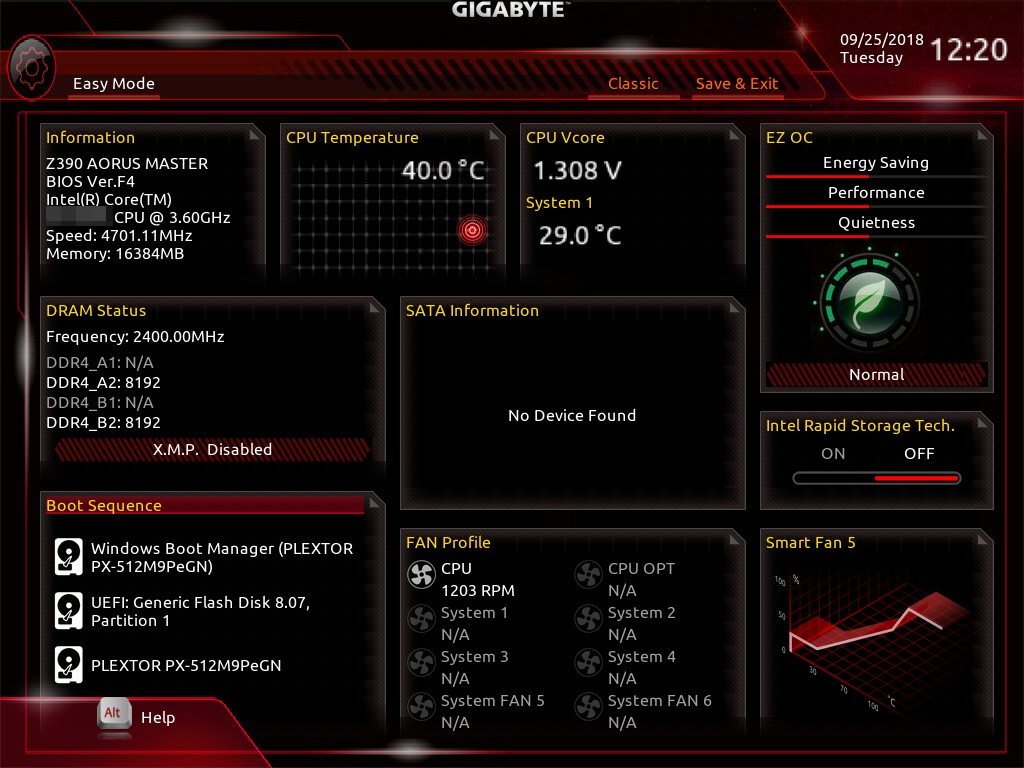

▲主機板 UEFI 介面預設為 Class Mode,按下底部浮動視窗 Easy Mode 變更至簡易模式,右方浮動視窗則提供處理器、記憶體、電壓等監控資訊。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

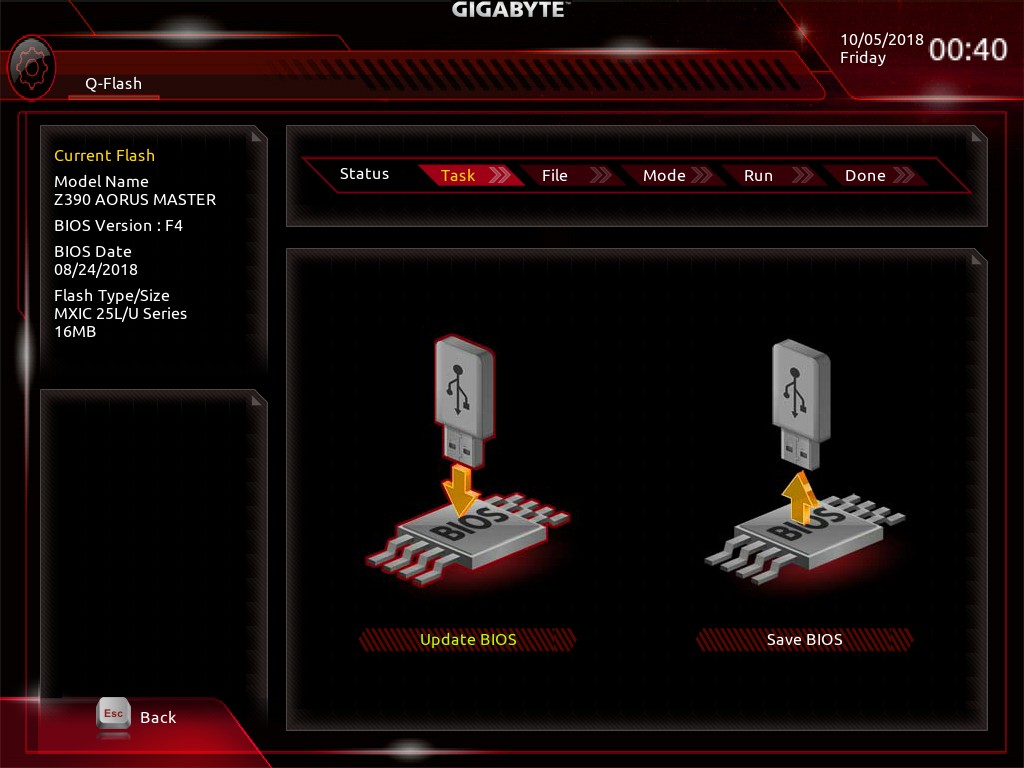

▲Class Mode 下方浮動視窗 Q-Flash 按鈕,該功能負責更新 UEFI BIOS 版本。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲Easy Mode 以資訊呈現為主,使用者也可以在此啟閉記憶體 XMP 設定檔以及 EZ OC 功能。

Class Mode 依據功能分成 7 大主頁,M.I.T. 依舊掌管超頻相關事務,例如時脈調整、電壓調整、記憶體時序調整等,省電性功能例如 C6、C7、C10、EIST 等也可以在這個頁面找到。M.I.T 頁面另外安排 Smart Fan 5 風扇圖形化調整介面,能夠以滑鼠拖拉溫度轉速對應曲線,自行定義風扇轉速。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

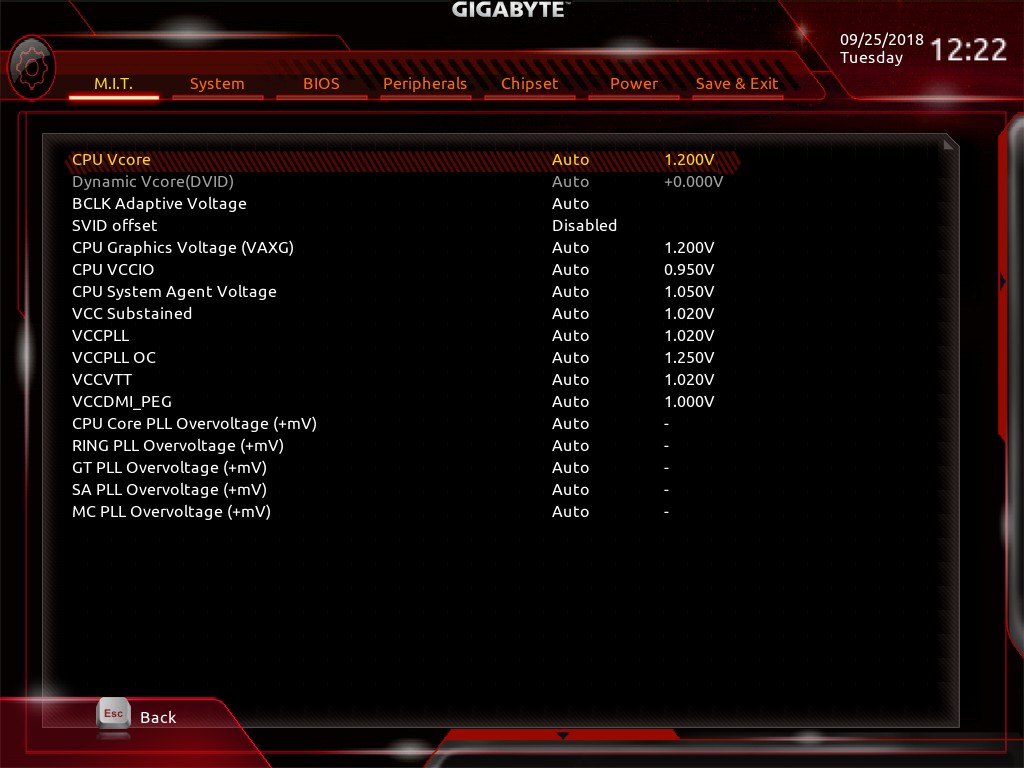

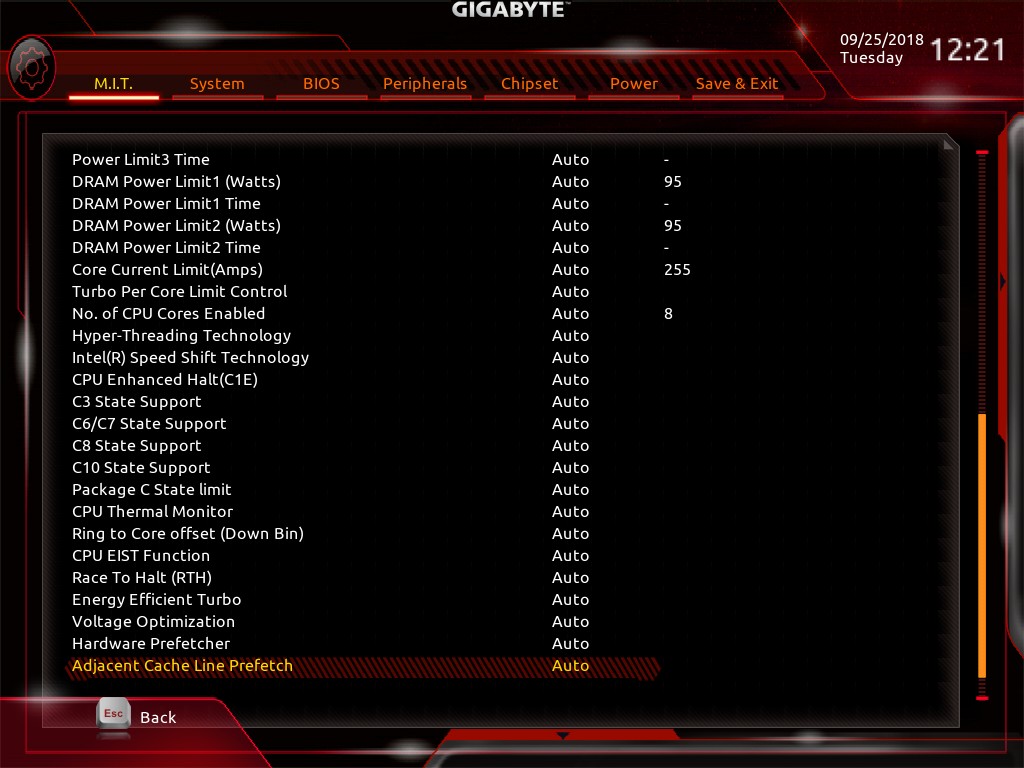

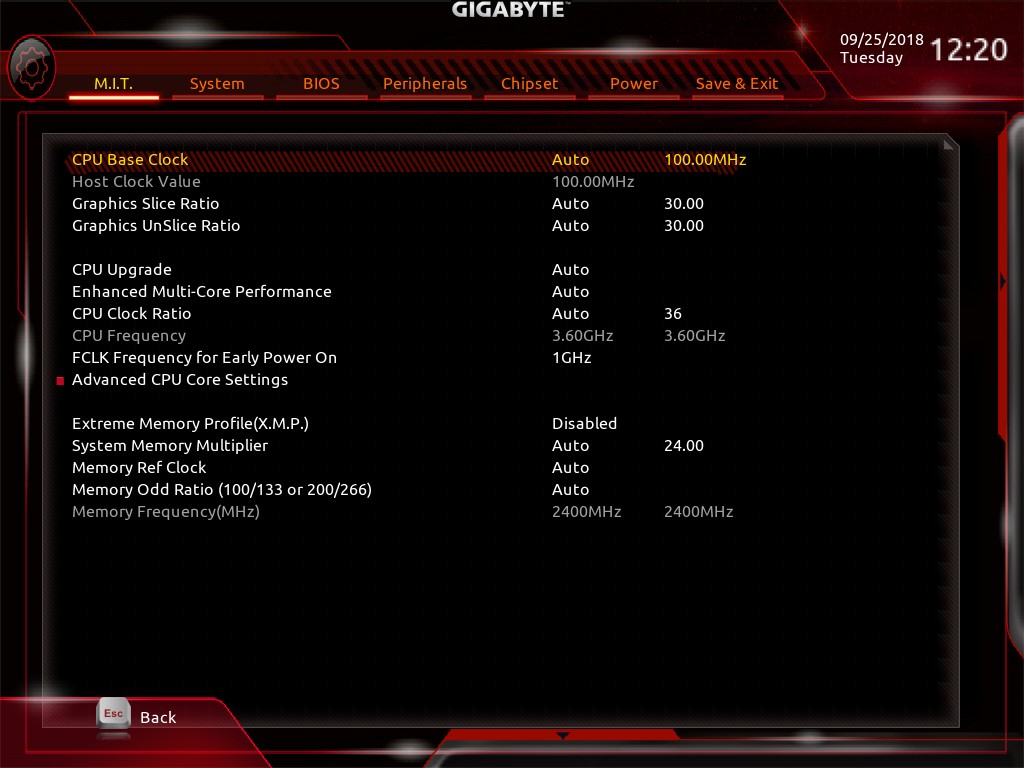

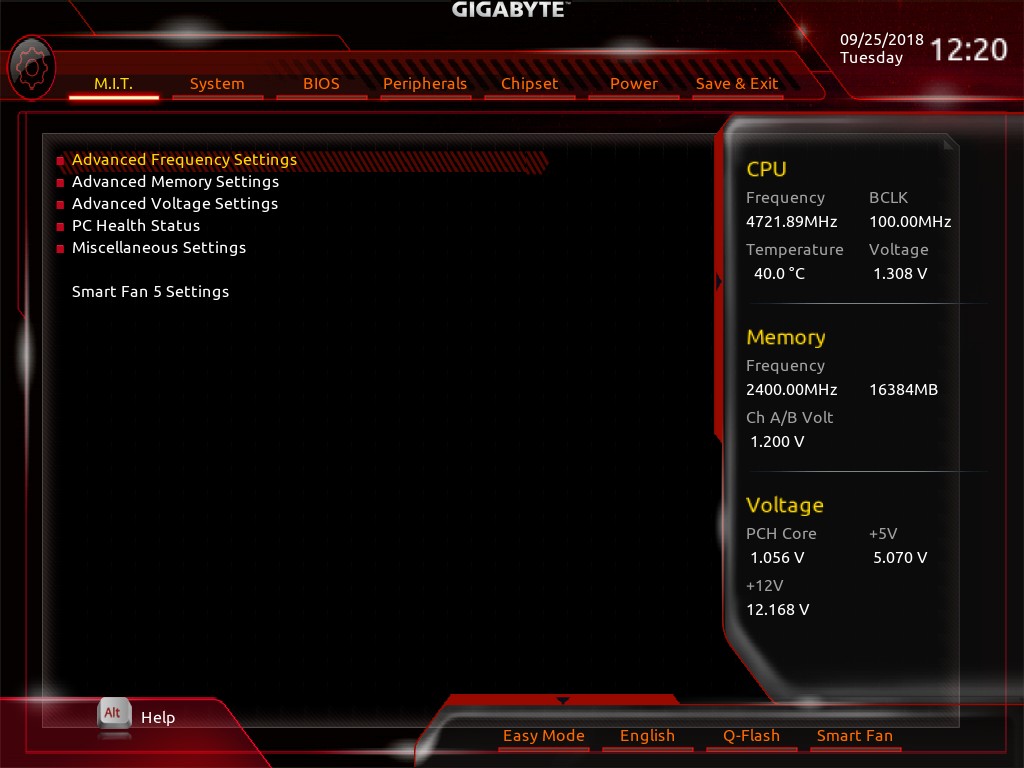

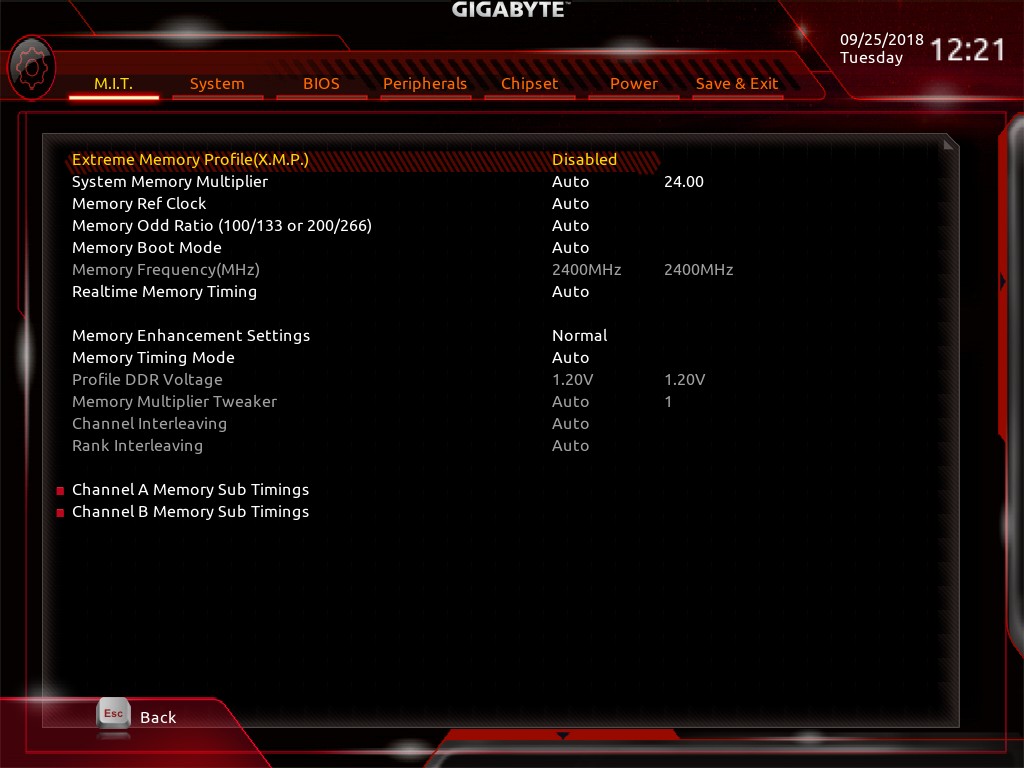

▲M.I.T. 頁面主要以頻率和電壓調整、記憶體時序為主。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲處理器相關省電設定同樣位於此處。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲Advanced Memory Settings 主事記憶體頻率與時序調整。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲處理器供電電壓調整。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲記憶體供電電壓調整。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

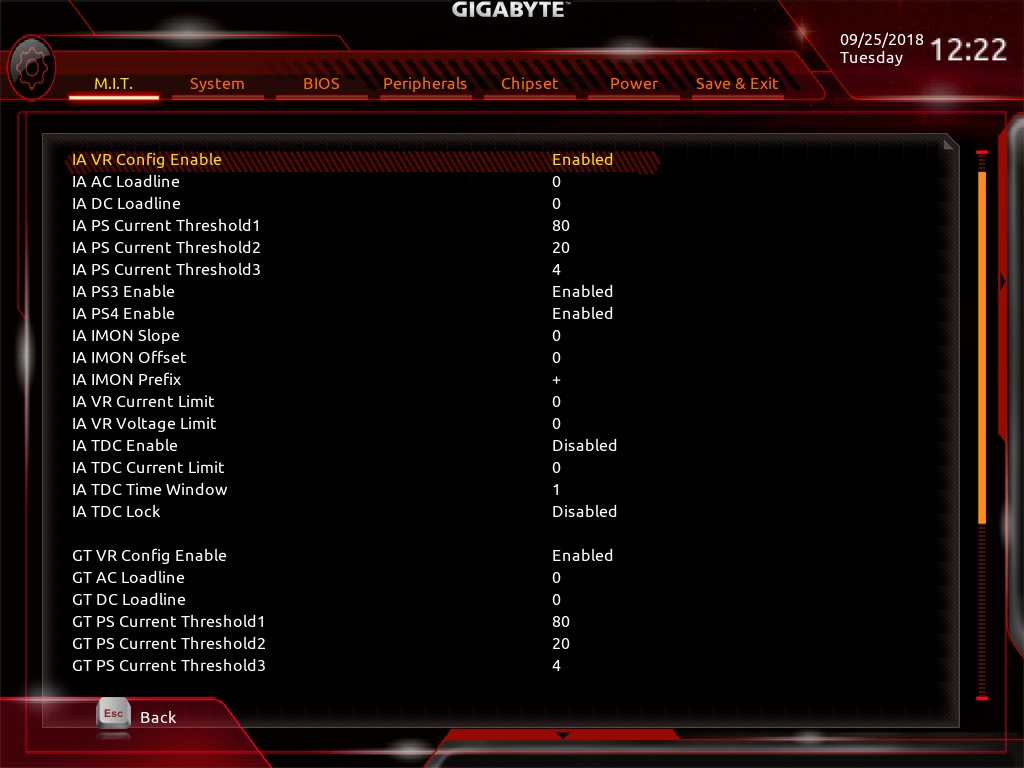

▲更為細項的供電相關調整,如 Loadline、電流上限等,同樣開放讓使用者自行修改。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

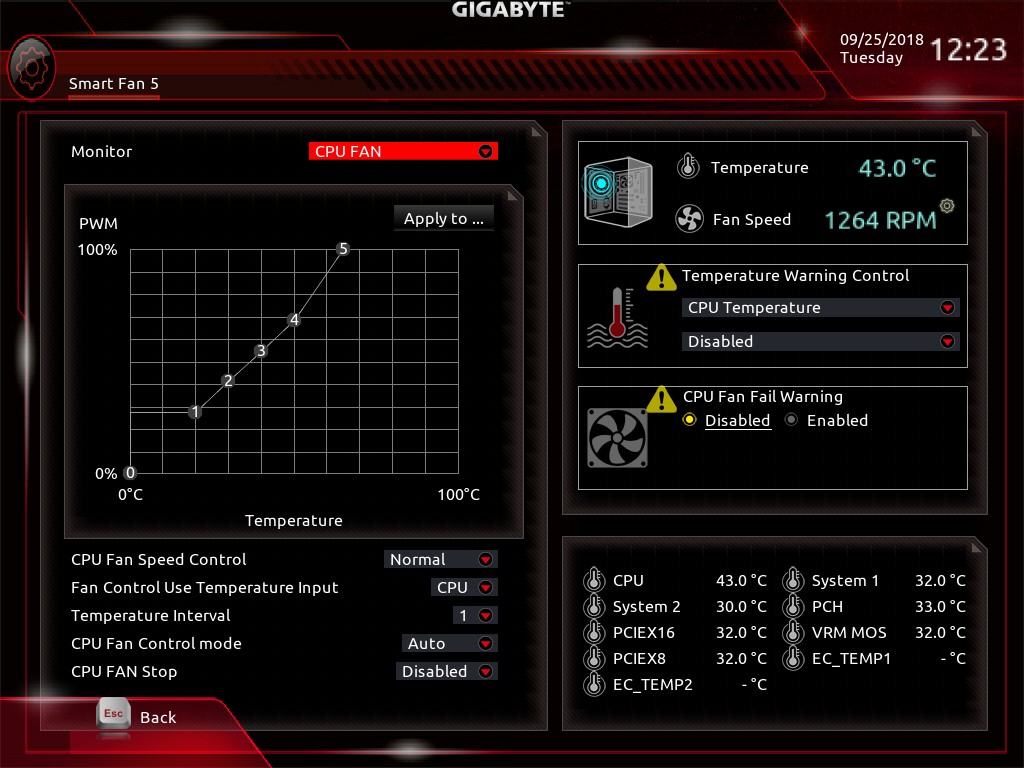

▲Smart Fan 5 提供圖形化介面,讓使用者調整風扇的溫度與轉速對應曲線。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

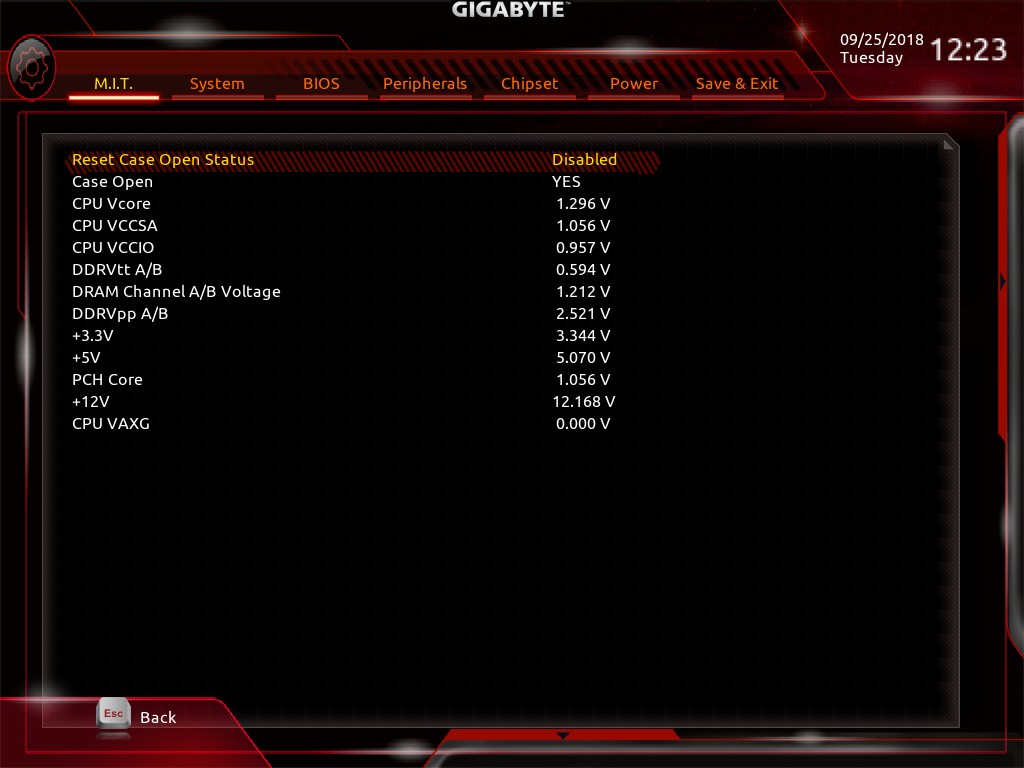

▲電壓監測資訊頁面。

System 頁面較為單純,提供 UEFI BIOS 版本資訊以及系統時間調整,並可於此處選擇包含正體中文在內的多國語言介面。BIOS 頁面負責開機選項,用以調整開機順序,以及啟閉 CSM 功能,選擇以 Legacy 模式或 UEFI 模式開機。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

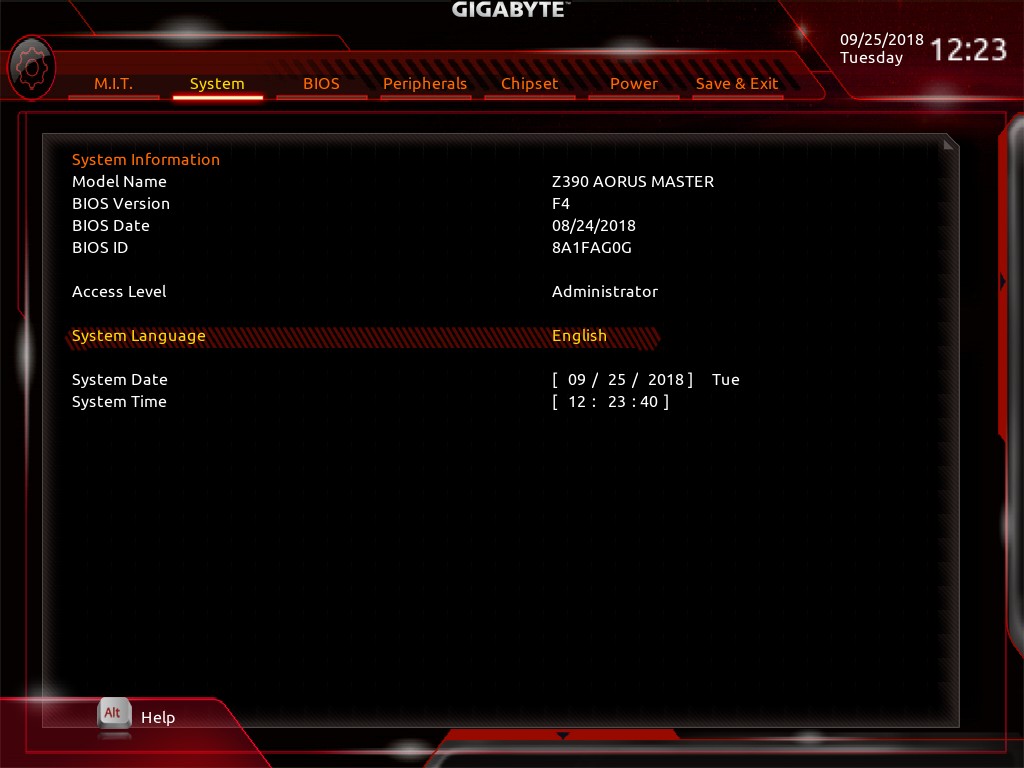

▲System 頁面較為簡易,使用者可以在這裡選擇 UEFI 介面語言。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

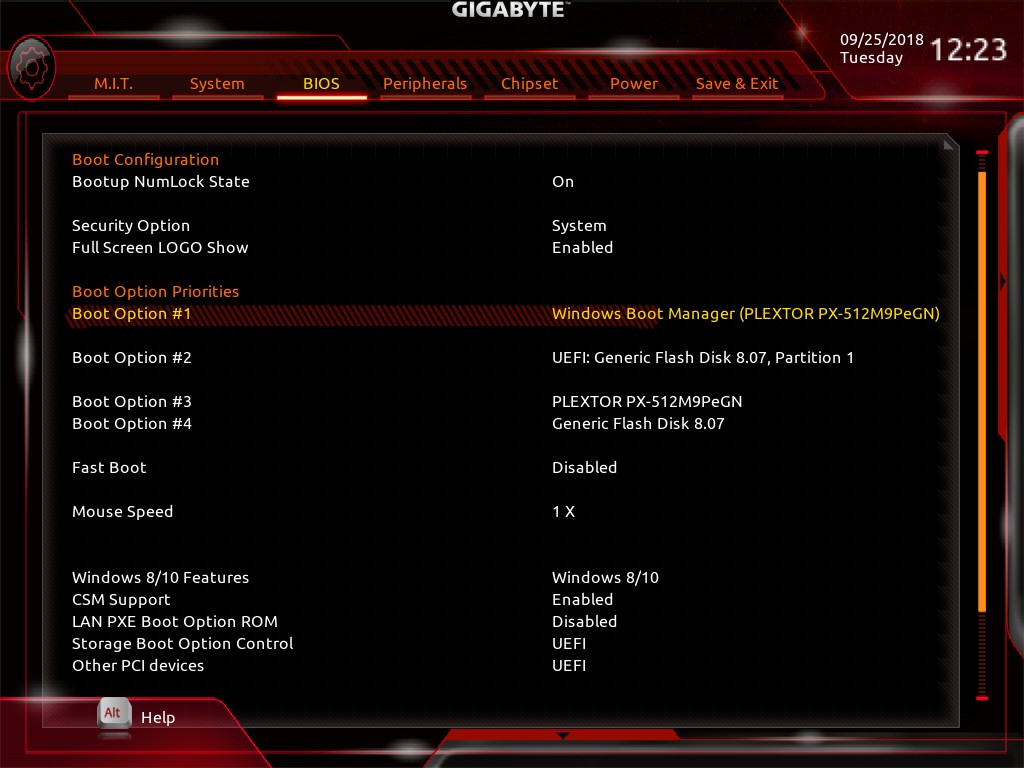

▲BIOS 頁面主管開機相關事務。

Peripherals 頁面負責主機板內建晶片功能,包含 SATA、NVMe、USB 等,還有 GIGABYTE 自行開發功能如 RGB LED 開啟或關閉,USB 3.0 DAC-UP 2 功能。USB 3.0 DAC-UP 2 可以控制主機板背部 I/O 處 USB 3.1 Gen1 連接埠的電壓,調整範圍為 +0.1V~+0.3V,亦可完全關閉供電,由外接裝置自行供電,替音響類產品求取更乾淨的電力供應。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

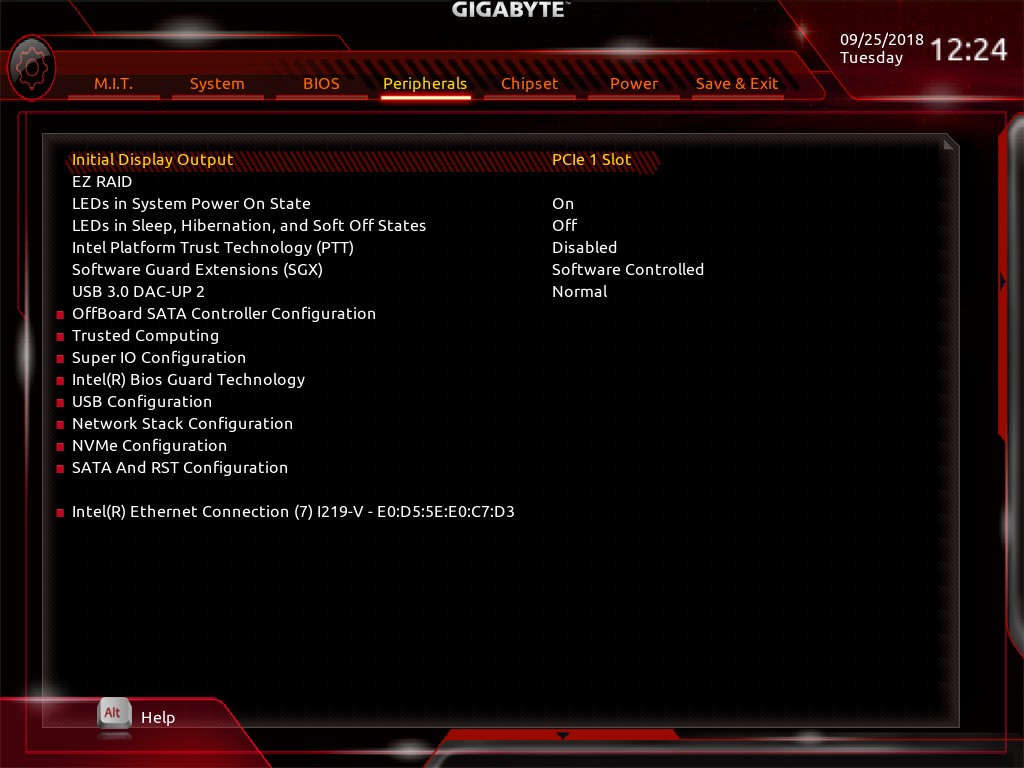

▲Peripherals 頁面以主機板內建晶片功能調整為主,可能是主機板內建可定址 RGB LED 的影響,簡易 RGB Fusion 燈色與效果調整功能移除,改由 Windows 軟體全面控制。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

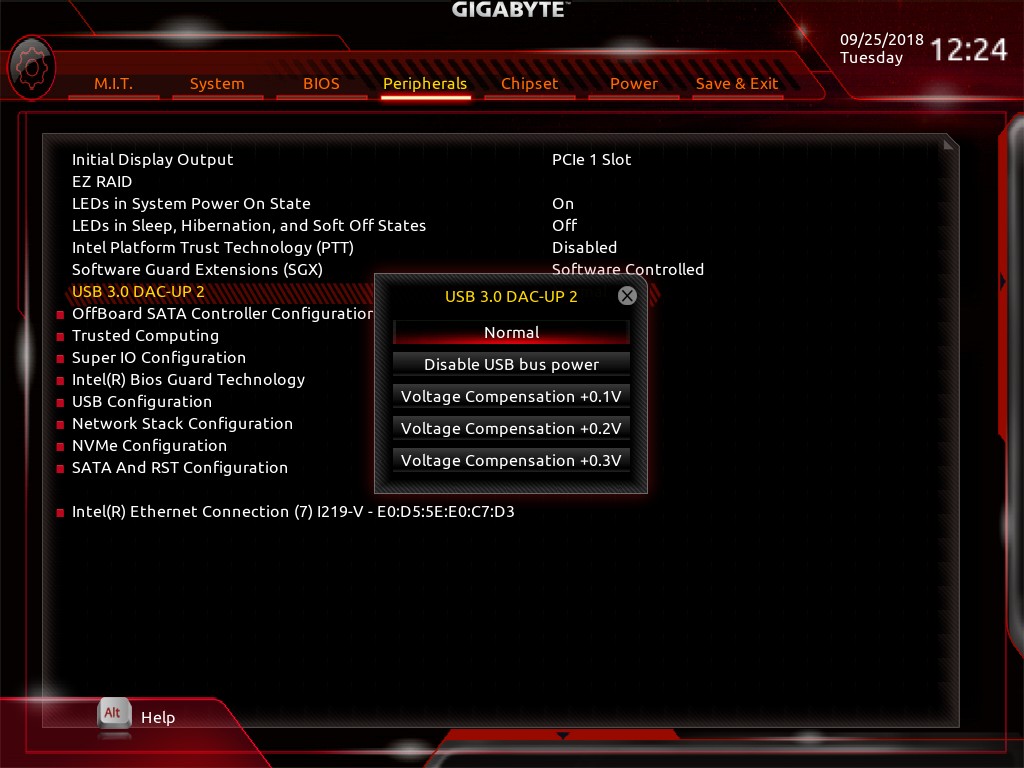

▲USB 3.0 DAC-UP 2 選項用來調整主機板背部 I/O USB 3.1 Gen1 連接埠的供電。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲SATA 與 RST 設定頁面。

Chipset 頁面內容包含晶片組功能調整,譬如是否開啟裝置虛擬化、音效與網路功能的啟閉,處理器內建繪圖核心的記憶體大小調整也安排在此處。Power 頁面具備整張主機板的電源管理策略,其中有個 Power Loading 選項,待機時向電源供應器持續抽取一定的能量,避免耗電量過低觸發電源供應器的保護機制。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

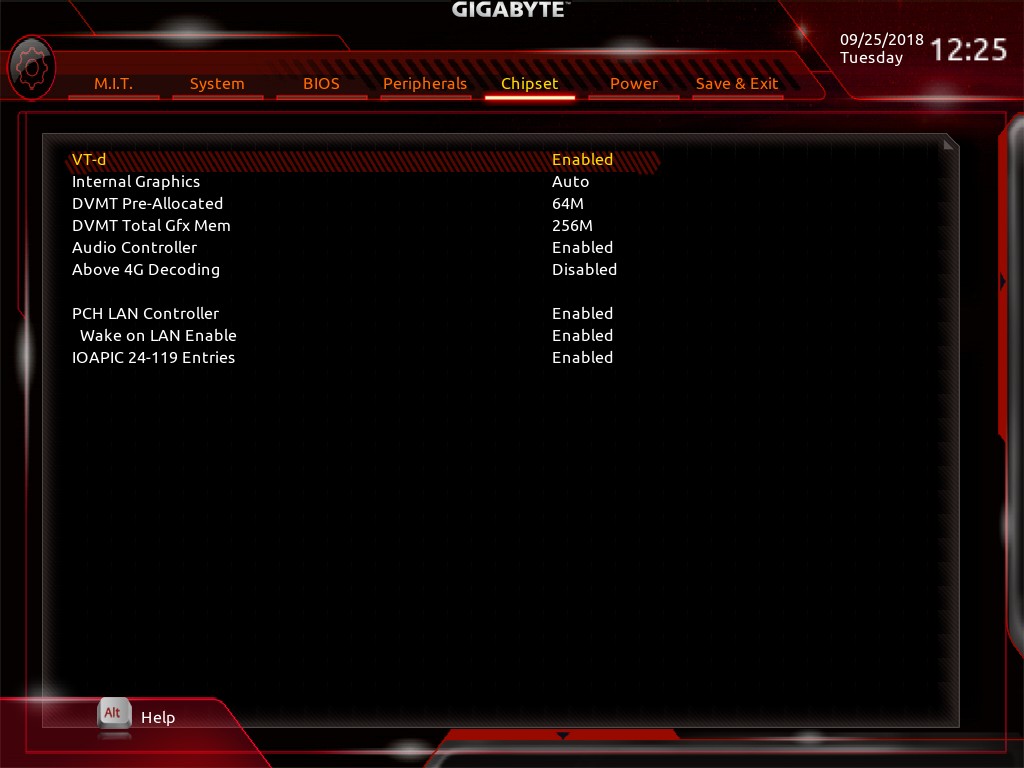

▲Chipset 包含晶片組功能與內建顯示繪圖記憶體大小調整。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲Power 頁面 Power Loading 選項,閒置待機時消耗一定的功率,避免耗電量過低觸發保護機制。

多個選項調整完畢之後,最終的 Save & Exit 頁面負責儲存變更並重新開機。若是使用者喜愛調整 UEFI 功能,亦或是超頻壓榨零組件效能,Save & Exit 頁面提供 8 個空白欄位供使用者儲存不同 UEFI 組態設定,亦或是從其它儲存空間載入或儲存設定檔。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

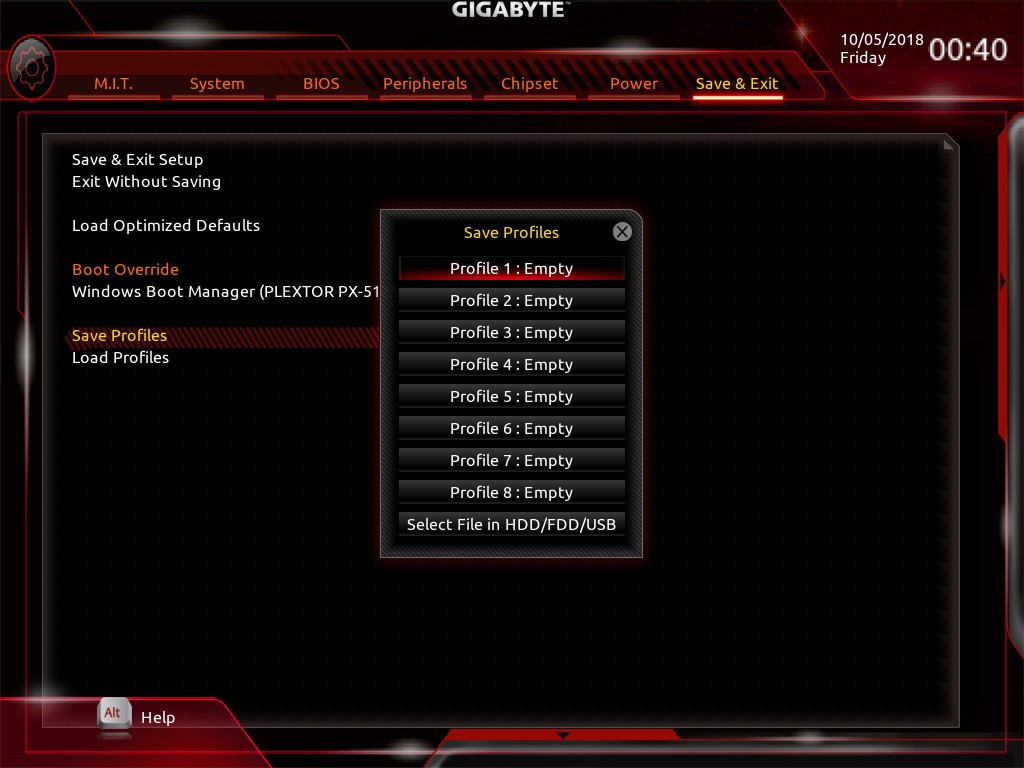

▲Save & Exit 頁面提供 8 個空白欄位,供使用者儲存不同 UEFI 組態設定。

RGB Fusion 小改更簡潔

主機板隨附各項公用軟體,若是功能投其消費者所好又簡單易用,能夠替主機板加上不少分數;軟體開發完成之後,遇到硬體世代更新僅需稍加修改即可支援,收到事半功倍之效。 GIGABYTE 數年前就把旗下公用程式介面風格統一化,並利用 APP Center 吸納各項軟體捷徑,

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

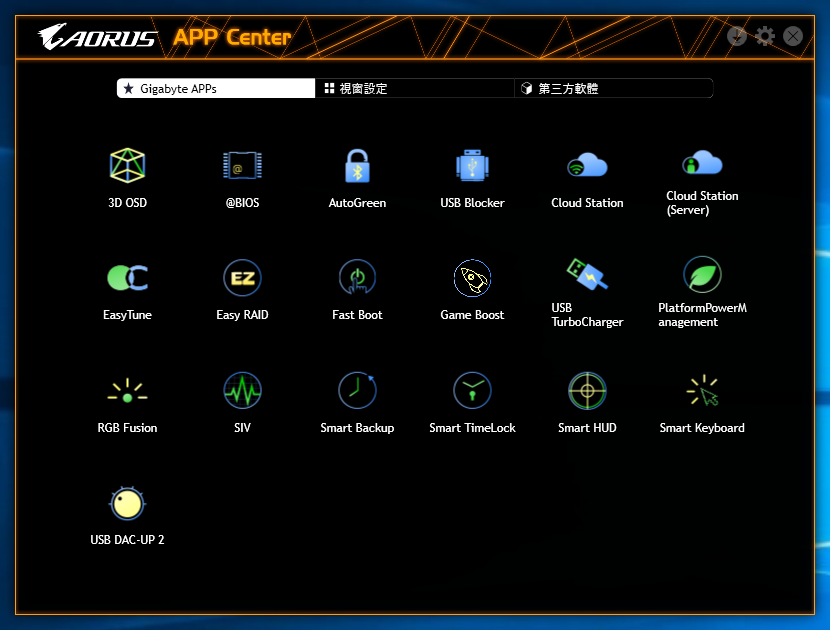

▲APP Center 為 GIGABYTE 統合公用軟體捷徑的程式,可以看出該公司提供許多附加價值。

硬體資訊監控部分,使用者可以選擇 3D OSD 和 SIV(System Information Viewer),前者主要在 3D 遊戲畫面角落疊覆運作資訊,疊覆內容可讓使用者自行決定,包含最重要的 FPS 計數器,以及零組件運作頻率、溫度、風扇轉速等。

SIV 則是直接以表列方式顯示零組件資訊,內部還包含 Smart Fan 5 風扇轉速策略調整機制,從廠商預設多種設定檔選擇其一的 Smart Fan 5 Auto,到使用者自行拖拉溫度與轉速對應曲線的 Smart Fan 5 Advanced。此軟體還有個貼心功能,第一次執行時自動量測風扇轉速與 PWM 訊號佔空比的關係,提供使用者調整參考。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

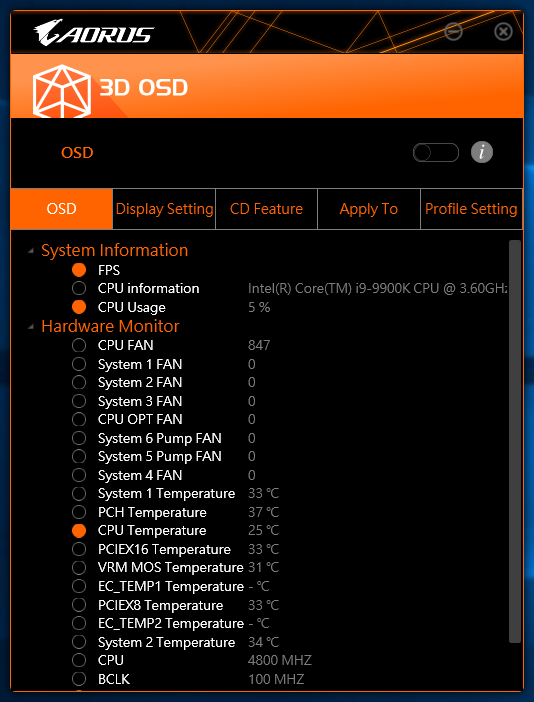

▲3D OSD 在遊戲畫面疊覆運作資訊,使用者可從眾多選項當中選擇顯示內容。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩
▲SIV 軟體包含 Smart Fan 5 Advanced 頁面,讓使用者自行拖拉溫度與轉速對應曲線。

主機板功能調整部分,則有 Fast Boot、USB TurboCharger、PlatformPowerManagement、RGB Fusion、USB DAC-UP 2,USB DAC-UP 2 在 UEFI 介紹時就已經談過,在此不再贅述。Fast Boot 和 PlatformPowerManagement 與 UEFI 有著密切關係,前者能夠跳過開機的裝置偵測等待回應時間,讓開機速度加快,後者則是開啟多個介面的 ASPM 電源管理機制。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

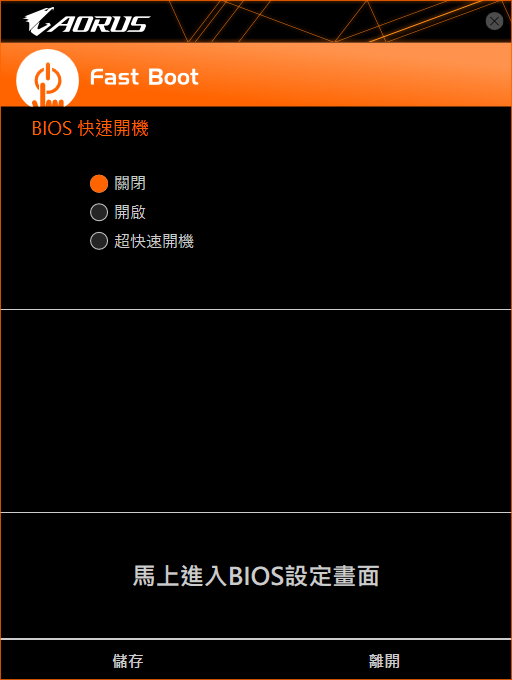

▲透過更改部分開機設定值,FastBoot 能夠讓開機速度再加快一些。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

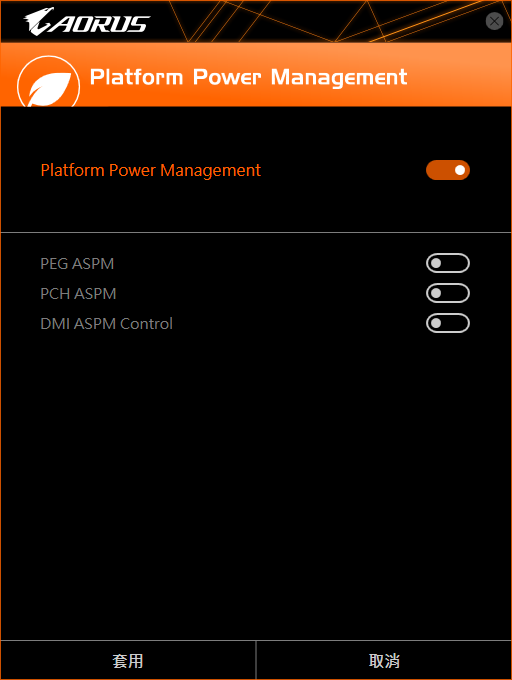

▲PlatformPowerManagement 負責 PCIe ASPM 電源管理功能開啟與否。

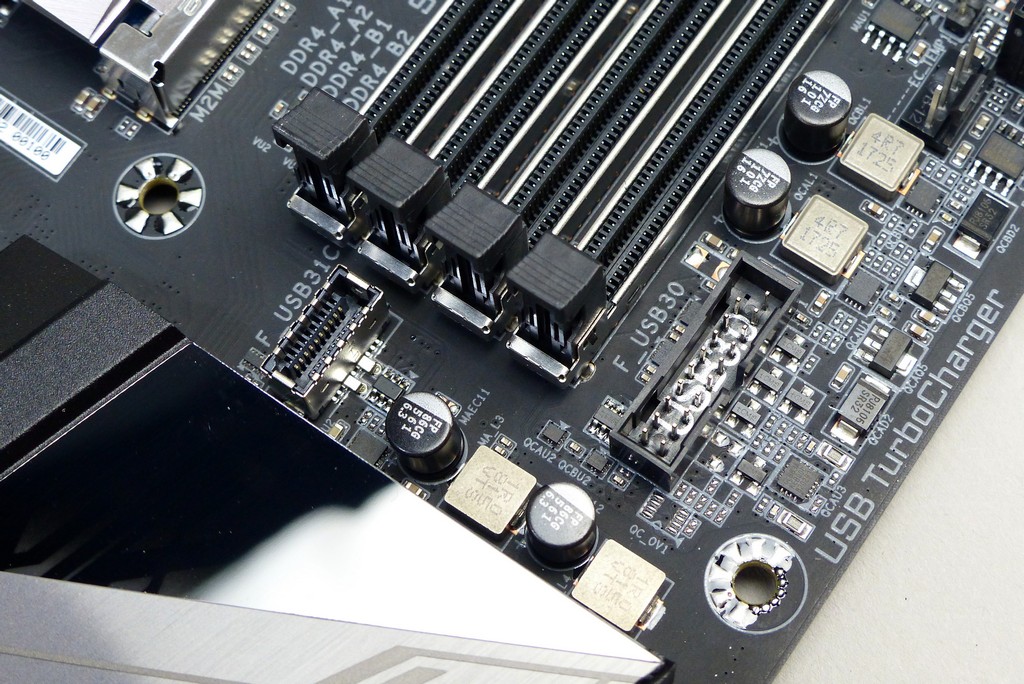

USB TurboCharger 可根據不同充電規範,適時調整 USB 連接埠反應作為,讓行動裝置獲取更多充電電力,透過前方面板 USB 3.1 Gen1 擴充埠支援 QC 3.0,或是 Apple 新一代 iPhone 8 與 iPhone X 充電定義。

用以調整主機板 RGB LED 燈光效果的 RGB Fusion 軟體,這次介面稍微簡化,不再像過去需要佔據相當大的桌面視窗面積。只是原先的 Color Stops 多樣化燈光效果排程,目前沒有在新版本當中見到,或許日後軟體更新後會再次導入。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

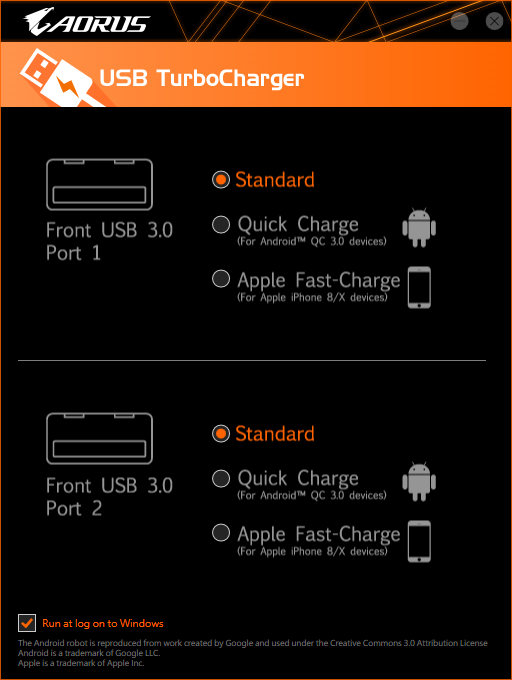

▲USB TurboCharge 功能進化,目前可以支援 QC 3.0 和 iPhone 8/X 的充電辨識定義。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

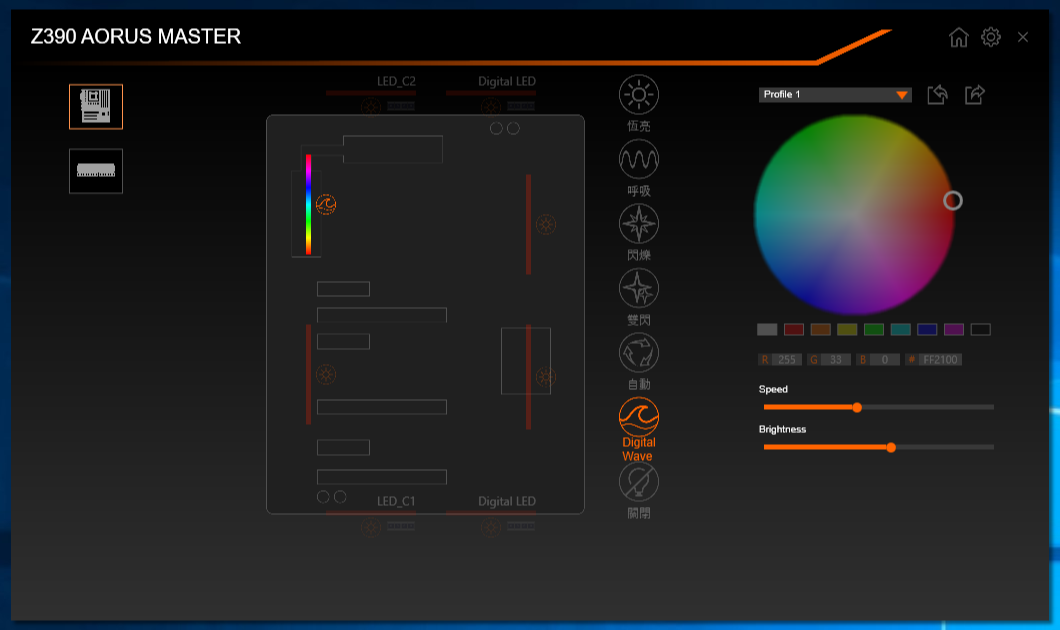

▲RGB Fusion 軟體介面簡化不花俏。

超頻部分依舊是 EasyTune 主導,首頁提供簡單的 EasyBoost,讓使用者在多種設定檔當中選擇運作模式。孰悉超頻作業的使用者,建議直接進入 Advanced 頁面,包含處理器、記憶體、電力供應等 3 種可調整面向。@BIOS 則對老玩家不陌生,在 Windows 視窗環境選擇檔案更新 UEFI,也支援自動上網搜尋並下載新版 UEFI。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

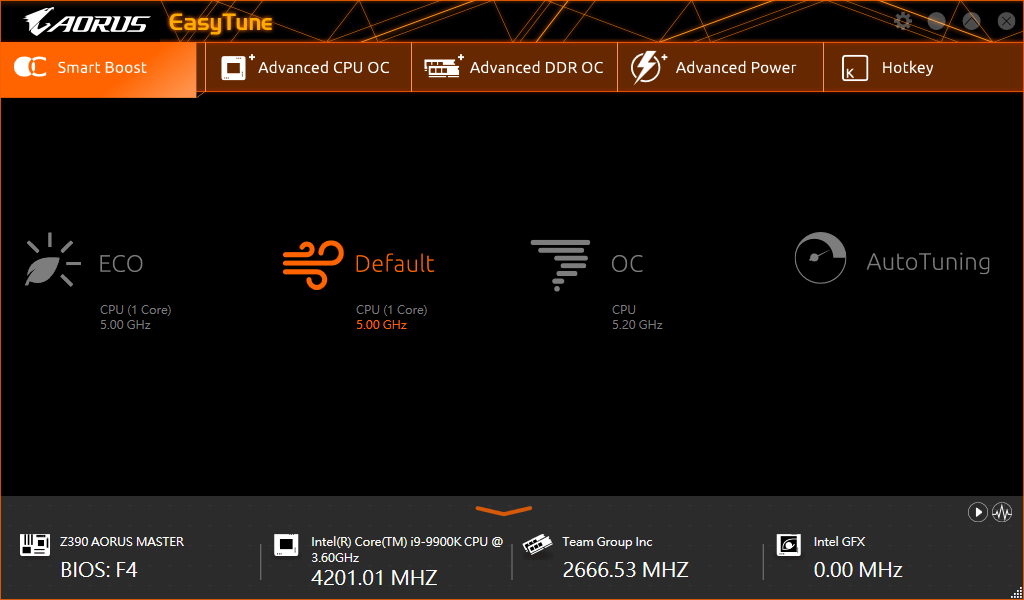

▲EasyTune 首頁 EasyBoost 提供多種預設設定檔。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

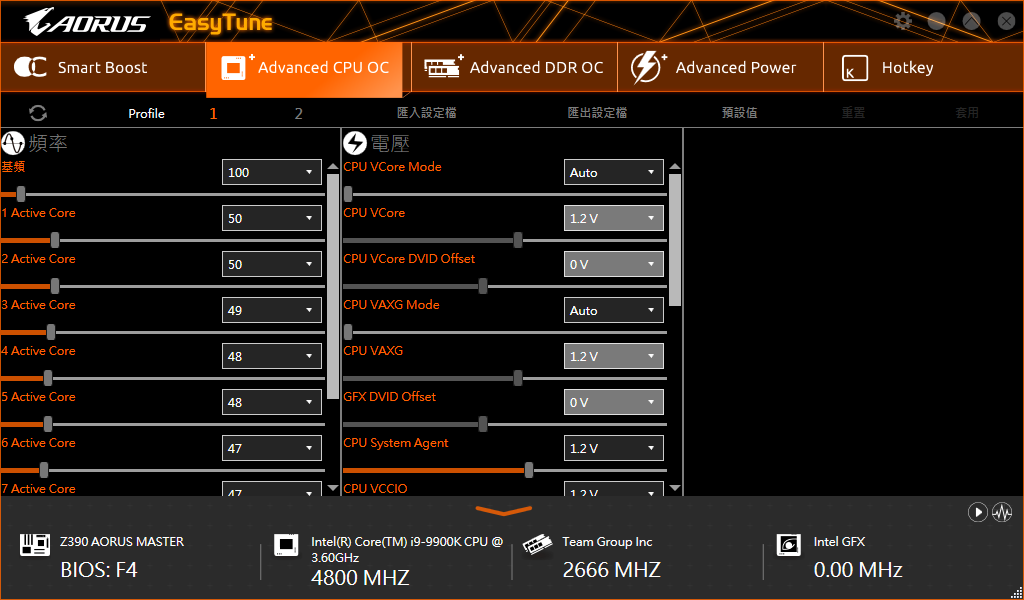

▲Advanced 頁面提供較為細緻的調整選項,包含運作時脈與電壓。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

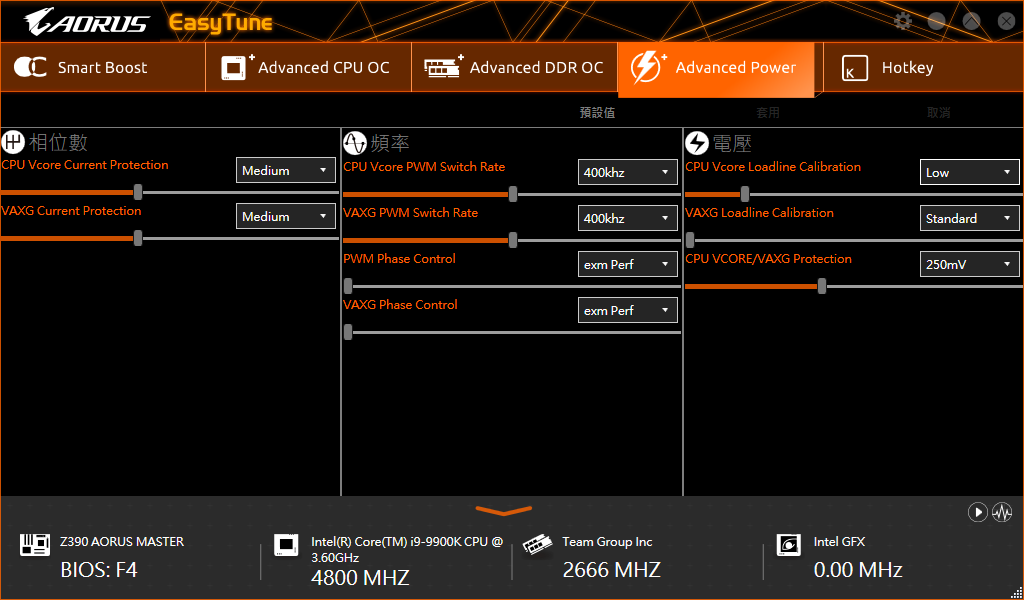

▲Power 頁面以供電區為核心,提供功能調整選項。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

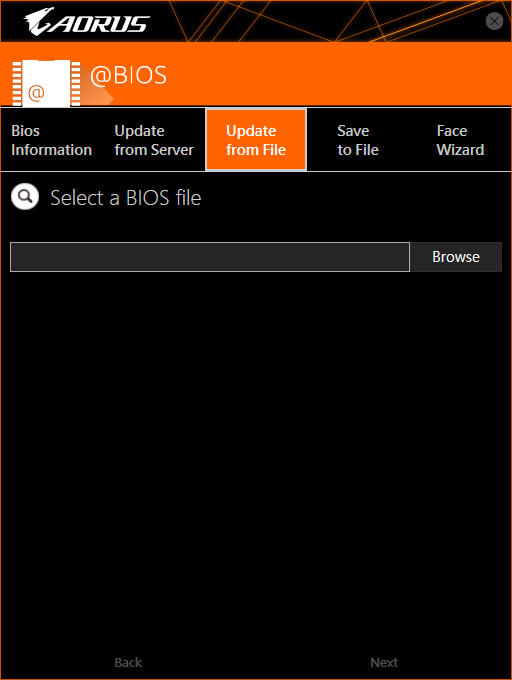

▲@BIOS 負責 Windows 視窗作業系統環境的 UEFI 更新作業,並支援自動上網下載新版 UEFI。

加值服務軟體眾多,這裡簡單挑選幾個說明之。AutoGreen 透過藍牙與使用者裝置配對,當藍牙裝置隨著使用者離開電腦附近,電腦即可自動進入低功耗省電狀態。Game Boost 功用類似於記憶體清除程式,自動掃描並釋放多餘的記憶體空間。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

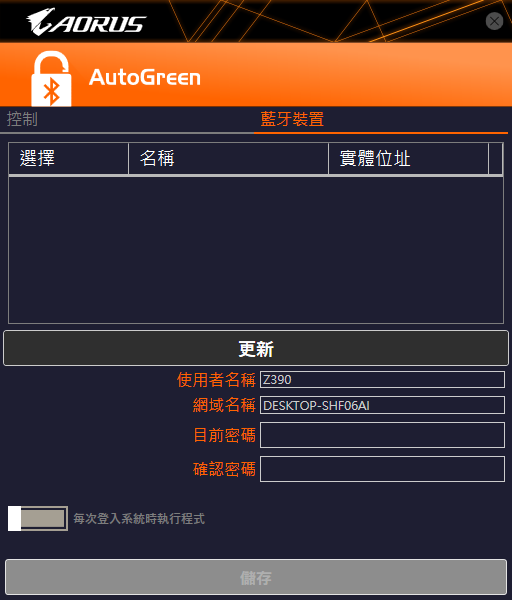

▲AutoGreen 在人手 1 支手機的時代是個實用功能,離開電腦附近即可自動進入低功耗狀態節約能源。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

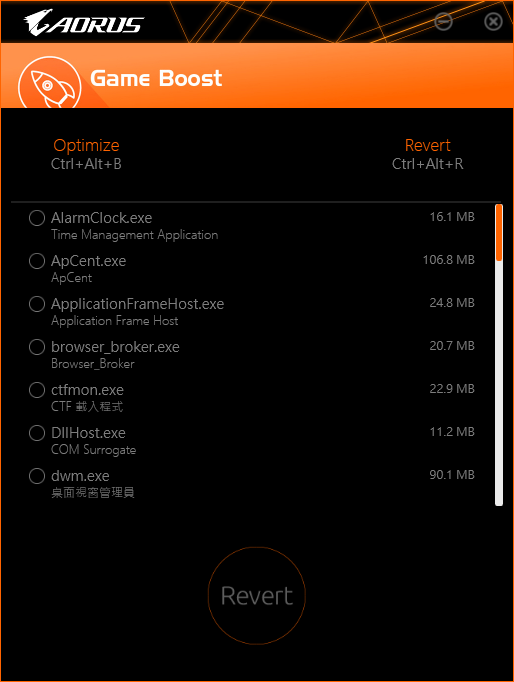

▲Game Boost 負責清除並釋放記憶體空間。

若是電腦不想被有心人士隨意安裝 USB 裝置,USB Blocker 軟體可以達到此一功能,相對於其它全面性封鎖 USB 裝置作法,這款軟體可以判斷 USB 裝置類型決定放行與否。譬如僅封鎖 USB 儲存裝置和通訊裝置,其餘鍵盤、滑鼠、印表機則允許加裝使用。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

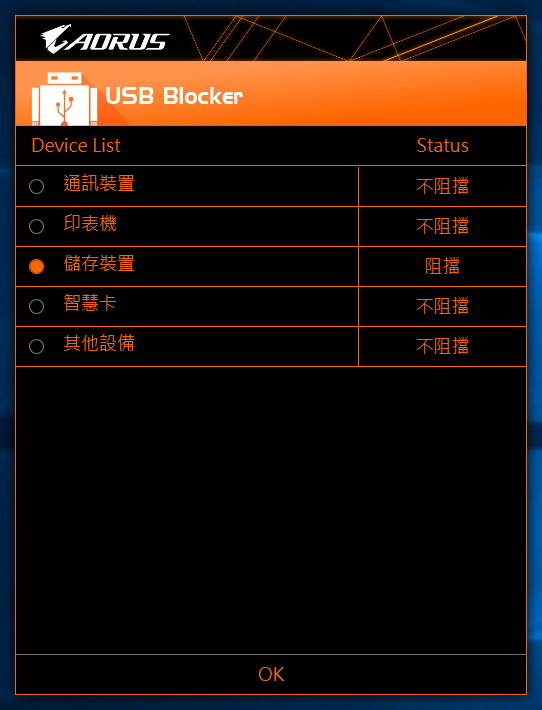

▲USB Blocker 作為安全保障的防線,讓管理者決定使用者可以自行安裝並使用何種 USB 裝置。

Smart HUD 和 Smart Keyboard 對於電競遊戲有較多的實用性,Smart HUD 在遊戲當中疊覆線上影音平台影片,玩家便可一邊執行遊戲,一邊按照影片指導內容過關斬將。Smart Keyboard 負責鍵盤、滑鼠的巨集鍵、快捷鍵的錄製與使用,玩家就不用購買具備特定功能的輸入裝置,即使是較為低價的鍵盤、滑鼠也可享有高階型號功能。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

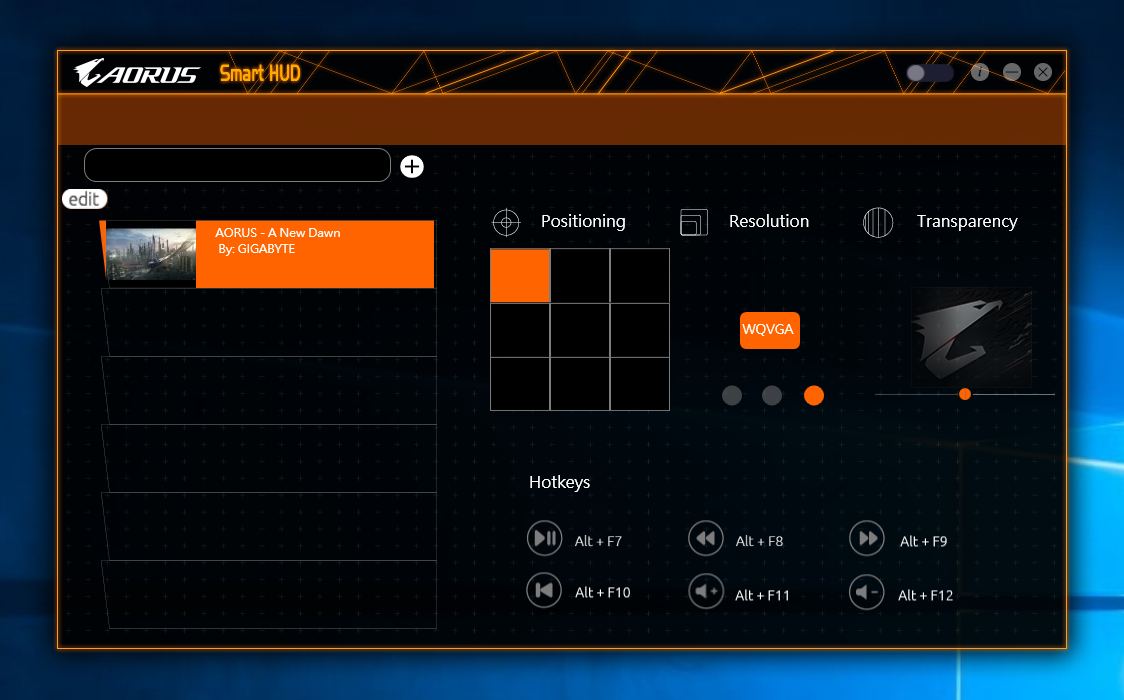

▲Smart HUD 於 3D 遊戲畫面疊覆線上影音,按照影片內容過關斬。

全核 5Ghz 供電散熱強化,GIGABYTE Z390 AORUS MASTER 主機板動手玩

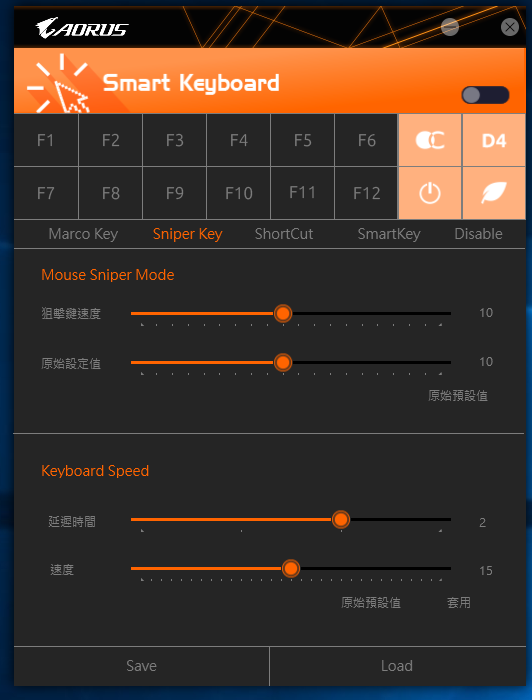

▲Smart Keyboard 為軟體形式的巨集與快捷鍵錄製,不要求搭配高價輸入產品即可使用相關功能。

(下一頁:搭配 Core i9-9900K 超頻測試)

i9-9900K 八核超頻 5.1GHz

主機板測試部分搭配 Intel Core i9-9900K 處理器,為新一代主流市場旗艦,達八核心十六執行緒,記憶體則搭配 2 條 Team Group T-FORCE XCALIBUR RGB DDR4-3600 8GB 記憶體模組,於 UEFI 介面選擇 DDR4-2666 等效時脈規格,此時主機板自動選擇 18-20-20-44 時序。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段

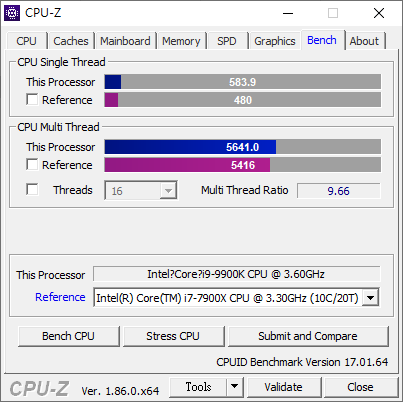

▲Core i9-9900K 處理器相較前一代旗艦再增加 2 個核心,CPU-Z 單執行緒語多執行緒分別創下 583.9 分和 5641 分新高。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段

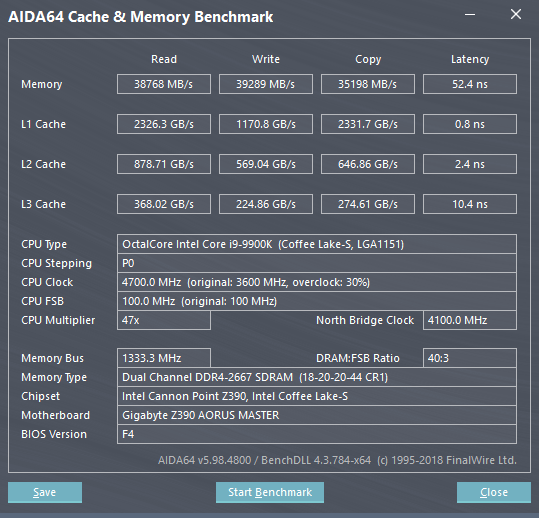

▲記憶體控制器表現差不多,DDR4-2666 雙通道讀寫頻寬為 38768MB/s 和 39289MB/s。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段

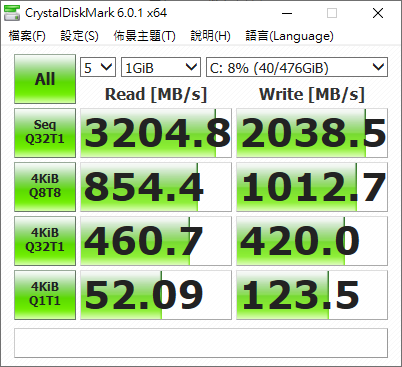

▲Plextor M9PeGN 512GB 作為安裝 Windows 10 系統碟,連續讀寫速度突破 3200MB/s 和 2000MB/s。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段
▲CINEBENCH R15 單執行緒測試分數為 220cb,多執行緒為 2046cb,均受惠於新款處理器時脈與核心數量雙雙提升。(點圖放大)

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段
▲x264 FHD Benchmark 壓制 1080p 影片效能達每秒 59.9 畫面張數。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段
▲HWBOT X265 Benchmark 則是突破 60FPS,每秒可壓制 61.679 張畫面。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段

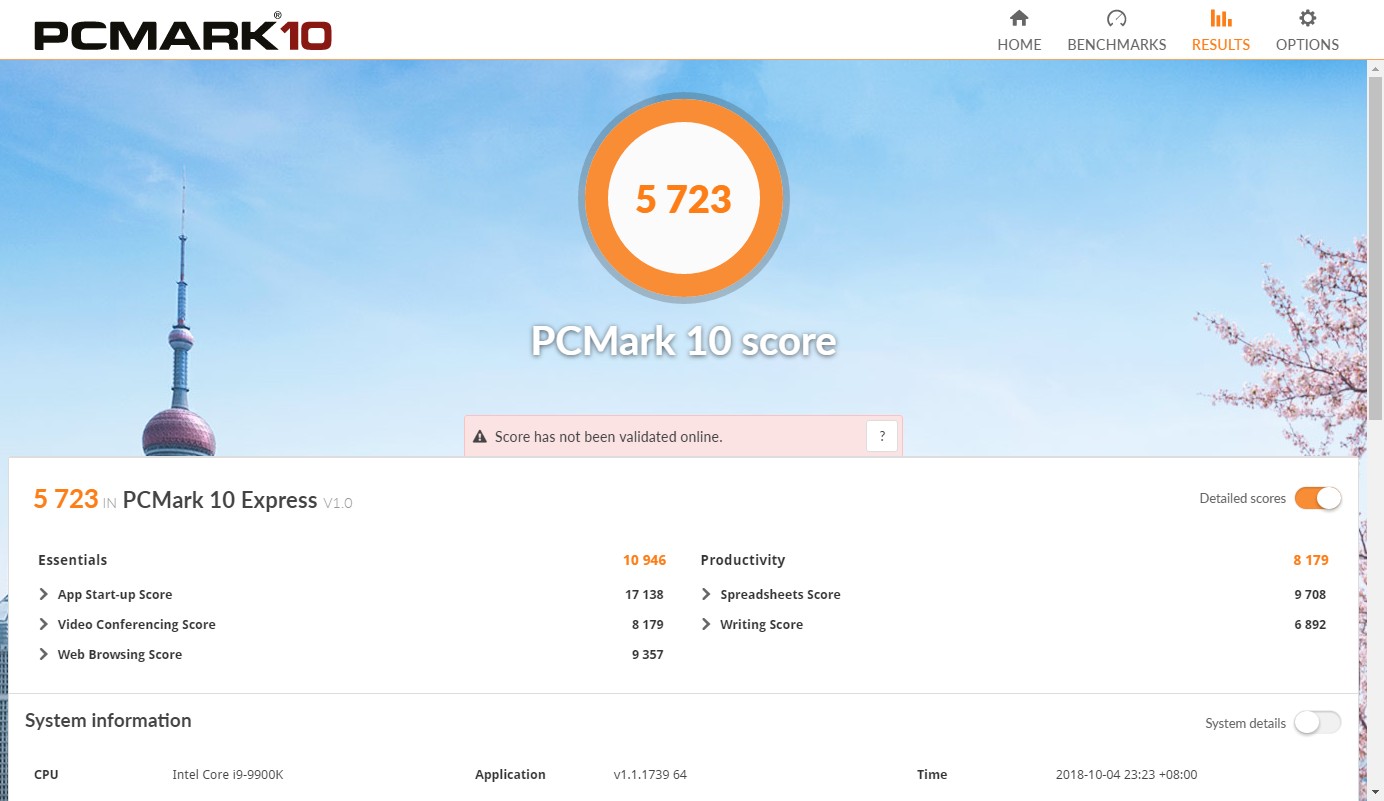

▲由於一些相容性因素,PCMark 10 僅可選擇 Express 測試,測試分數為 5723 分。(點圖放大)

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段

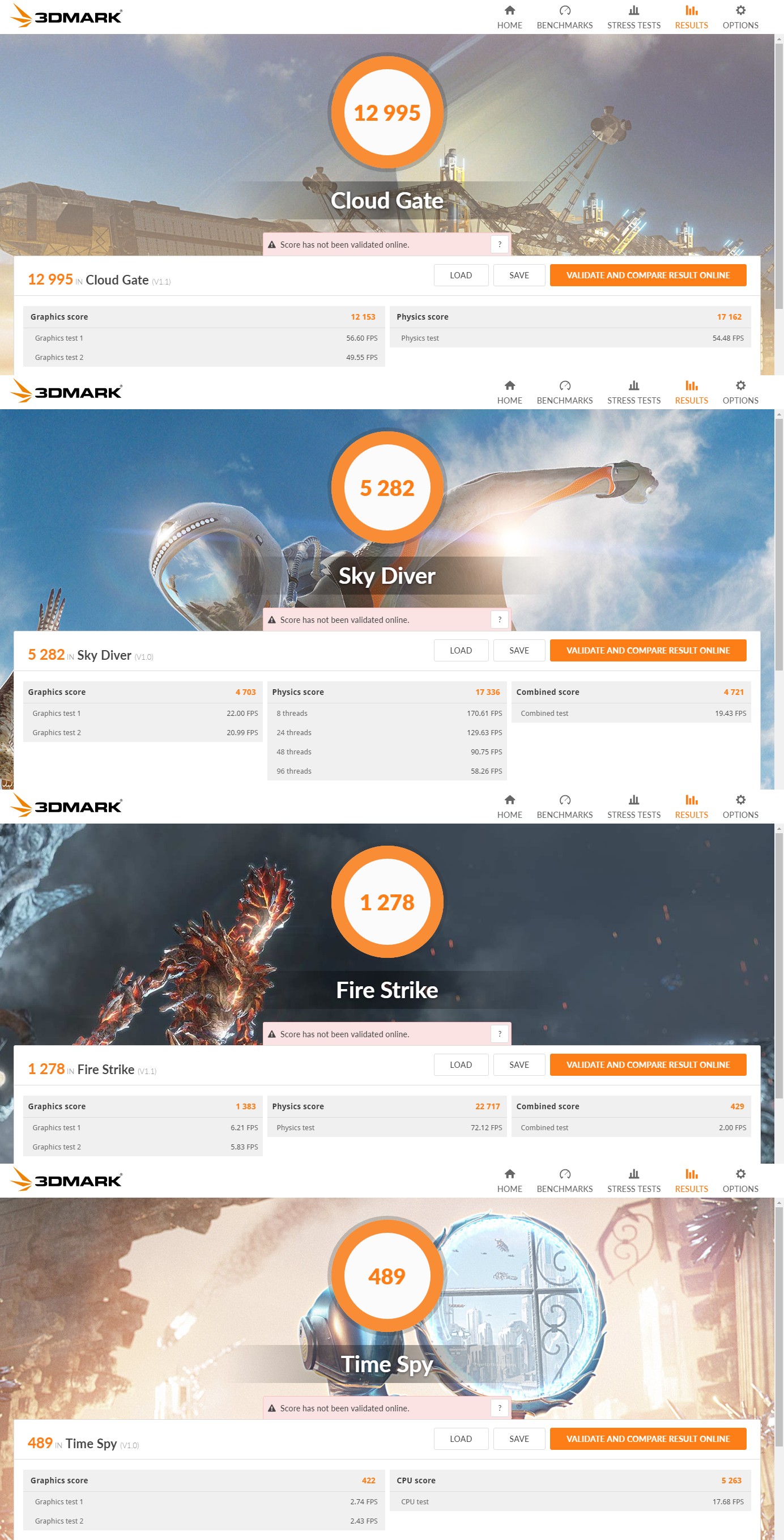

▲Core i9-9900K 內建顯示繪圖依舊是 UHD Graphics 630 等級,遊玩 3D 遊戲建議額外加裝適當的獨立顯示卡。(點圖放大)

GIGABYTE 表示本款主機板能夠讓 Core i9-9900K 穩定運作於 5GHz 以上,實際測試可達 5.1GHz 並沒有問題,僅採用一般空冷散熱器 Cooler Master X6 即可達成八核心全數飆上高時脈。與此同時,進入主機板 UEFI 介面開啟並套用 XMP 設定檔,此時等效時脈為 3600MHz、時序 18-20-20-44。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段

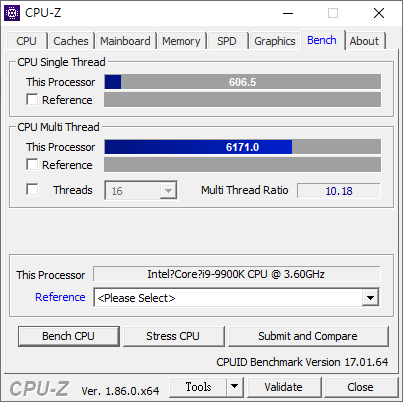

▲處理器運作時脈提升至 5.1GHz,Core i9-9900K 單執行緒與多執行緒分數約略進步 3.8% 和 9.4%。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段
▲AIDA64 記憶體頻寬讀寫效能提升至 51136MB/s 和 53430MB/s。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段

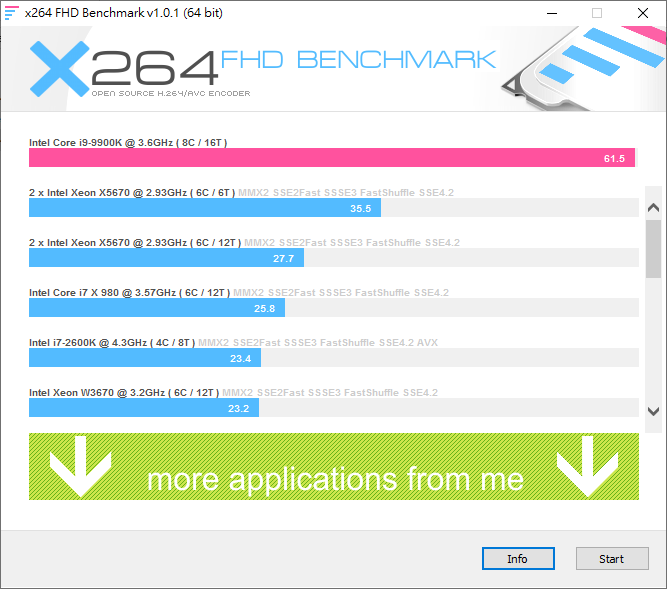

▲x264 FHD Benchmark 壓制影片效能提升至每秒 61.5 張畫面。

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段

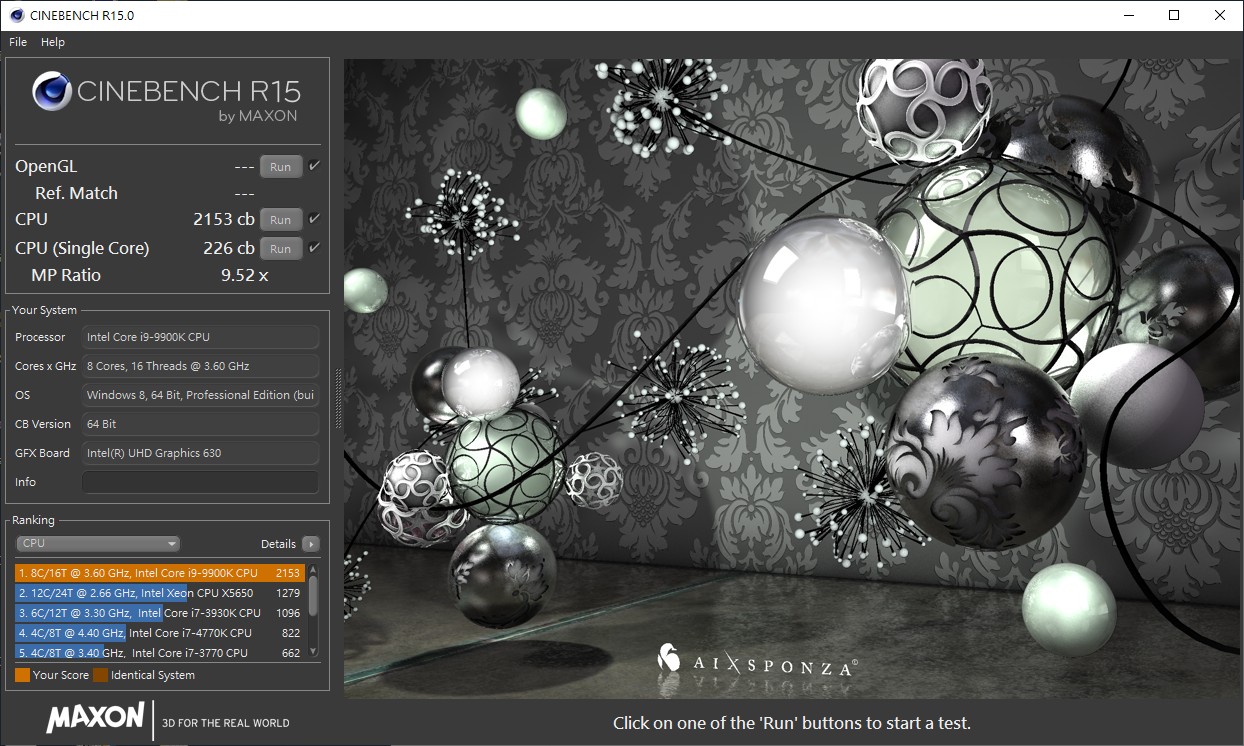

▲CINEBENCH R15 單執行緒與多執行緒效能提升 2.7% 和 5.2%,分數來到 226cb 和 2153cb。(點圖放大)

基礎做到位,風格更加分

受到電競風氣盛行的影響,許多板卡廠商在外型下功夫(不一定好看),卻忘了什麼才是產品的本質。Z390 AORUS MASTER 散熱做到位,處理器供電轉換區散熱片焊接鋁鰭片,大幅增加與空氣接觸面積,迅速帶走廢熱,而非只有外觀的積熱塊。

國外部份玩家曾經遇到過 Dual BIOS 運作異常的情況,此次加入滑動開關,讓使用者自行選擇是否啟用 Dual BIOS 功能,表示 GIGABYTE 確實有聆聽玩家心聲。功能完善的前提,加入 RGB LED 燈光才是加分項目,GIGABYTE 在此一世代發揮不錯的設計想法,以導光片襯托 AORUS 圖示,又以柔和的光線強調 ESS SABRE DAC 和散熱鰭片,功能與外觀相得益彰。

產品資訊

GIGABYTE Z390 AORUS MASTER

測試平台

  • 處理器:Intel Core i9-9900K
  • 記憶體:Team Group T-Force XCALIBUR DDR4 3600 8GB x 2
  • 系統碟:Plextor M9PeGN 512GB
  • 電源供應器:Seasonic Platinum SS-1000XP
  • 作業系統:Microsoft Windows 10 Pro 64bit 1809

曖曖內含光、供電再加強,GIGABYTE Z390 AORUS MASTER 主機板動手玩--測試後半段

想看小編精選的3C科技情報&實用評測文,快來加入《T客邦》LINE@查看原始文章訂閱文章
延伸閱讀
小編推薦
