發揮 Ryzen APU 高整合性優勢，ASRock DeskMini A300 Mini-STX 迷你準系統效能、溫度、噪音分析實測

AMD 代號 Raven Ridge 處理器推出之後，憑藉內建 Vega 架構最高 11 個 CU 的顯示繪圖效果，以及新一代 Video Core Next 視訊編解碼引擎，加上完整 SoC 設計，使其相當適合體積小巧的高整合性應用情境。ASROCK 近期利用 MINI-STX 版型推出 1 台迷你準系統，頗讓人期待它的表現。

Raven Ridge 表現均衡

談到迷你型電腦主機，應該不少人都會想到新台幣數千元的 INTEL Atom 系列產品，SoC 高度整合性設計使得造價低廉，縱使處理器效能僅能應付簡單的文書工作，良好的視訊解碼引擎作為 HTPC 應用卻讓人愛不釋手。Atom 處理器的 I/O 數量相對而言較少，製作成不到 1 公升的迷你電腦主機相當合適，若要往上打開 2 公升的市場，I/O 數量就會成為零組件擴充瓶頸。

AMD 推出 Zen 微架構之後，逐漸蠶食對手 x86 處理器市場，更整合自家 Radeon 顯示卡優勢，推出代號 Raven Ridge 處理器系列，憑藉一定的運算效能與內建 Vega 顯示繪圖核心，適合組裝 Mini-ITX 版型電腦。外型尺寸比 Mini-ITX 更小的市場，先前較為知名的僅有 Sapphire FS-FP5V 系列主機板，採用 Mini-STX 版型與嵌入式 Ryzen Embedded 處理器，但是一般消費者仍較難觸及商業市場產品。

持續推動 Mini-STX 迷你主機的 ASRock，近期推出 AMD 版 DeskMini A300，在 2 公升不到的體積提供適切的擴充能力，加上 AMD 處理器內建 Vega 架構顯示繪圖性能，在迷你電腦市場 Core 處理器與 Atom 處理器之間，找到 1 個相當有利的切入位置。

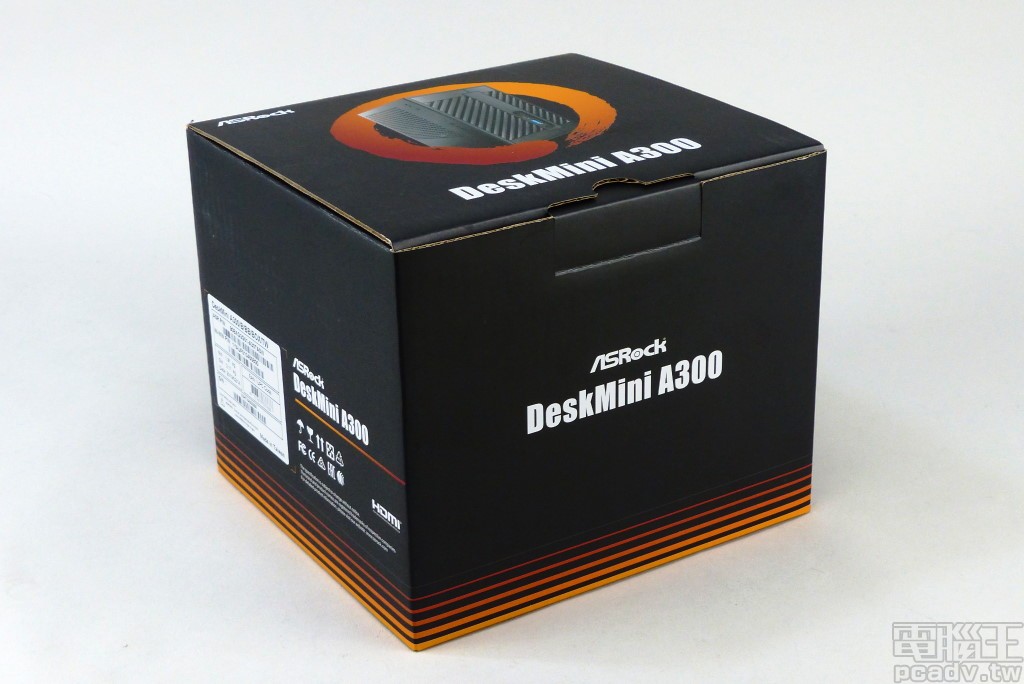

▲ASRock 送測的版本採用彩盒包裝，上方還有 AMD Ryzen 處理器 1 抹毛筆畫圓意象。

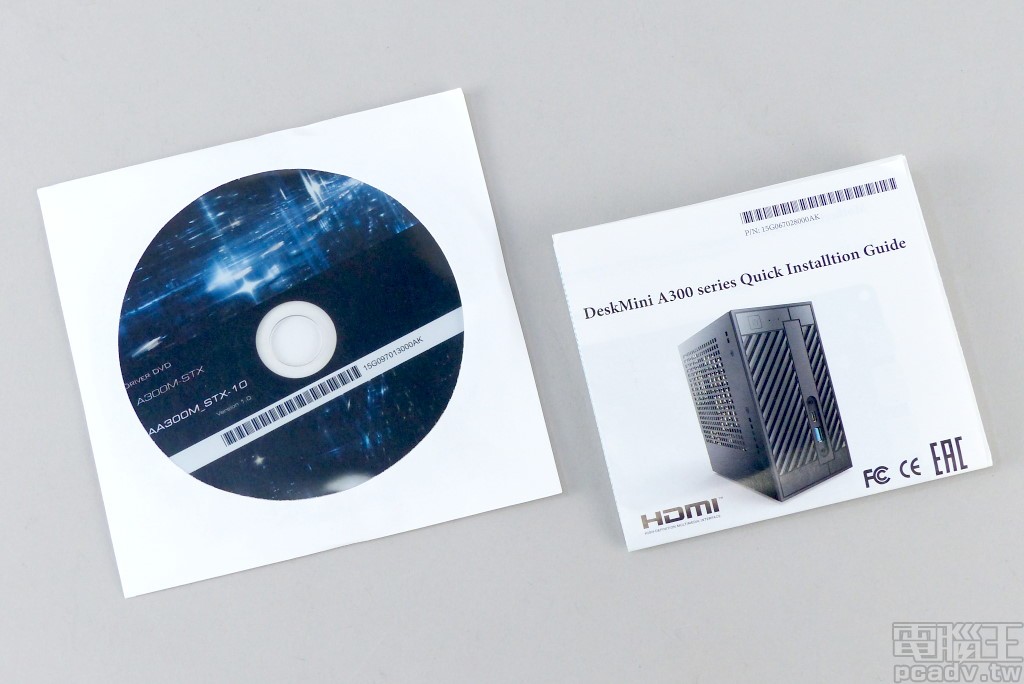

▲包裝含有驅動程式光碟片以及快速安裝指南。

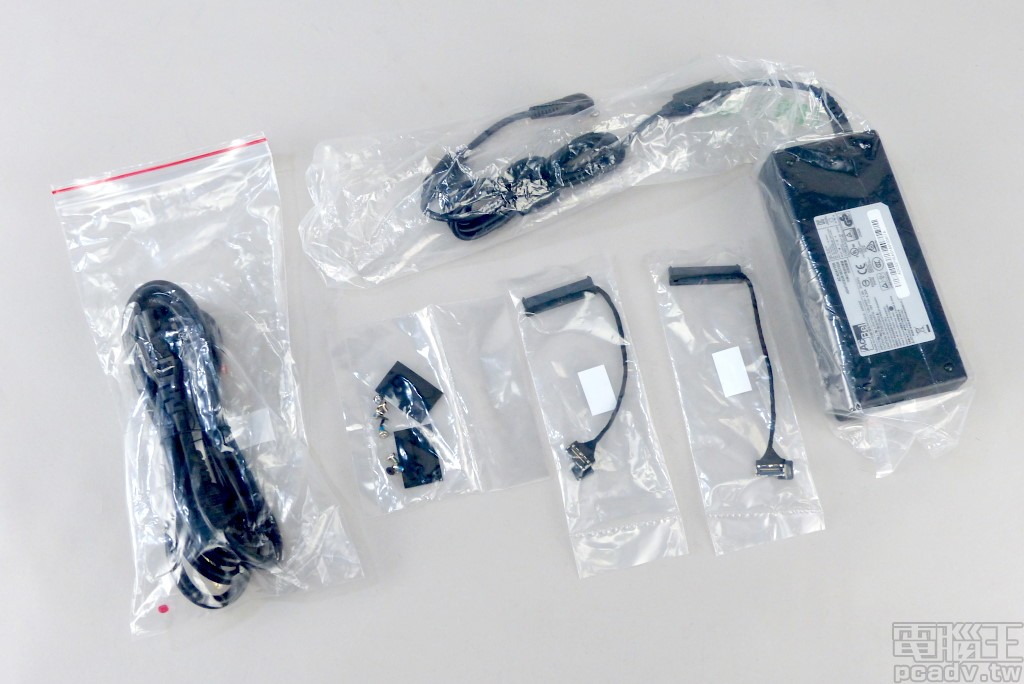

▲隨附零配件包含 1 個變壓器與電源線、2 條 SATA 與電源轉接線、橡膠防滑腳座與螺絲包。

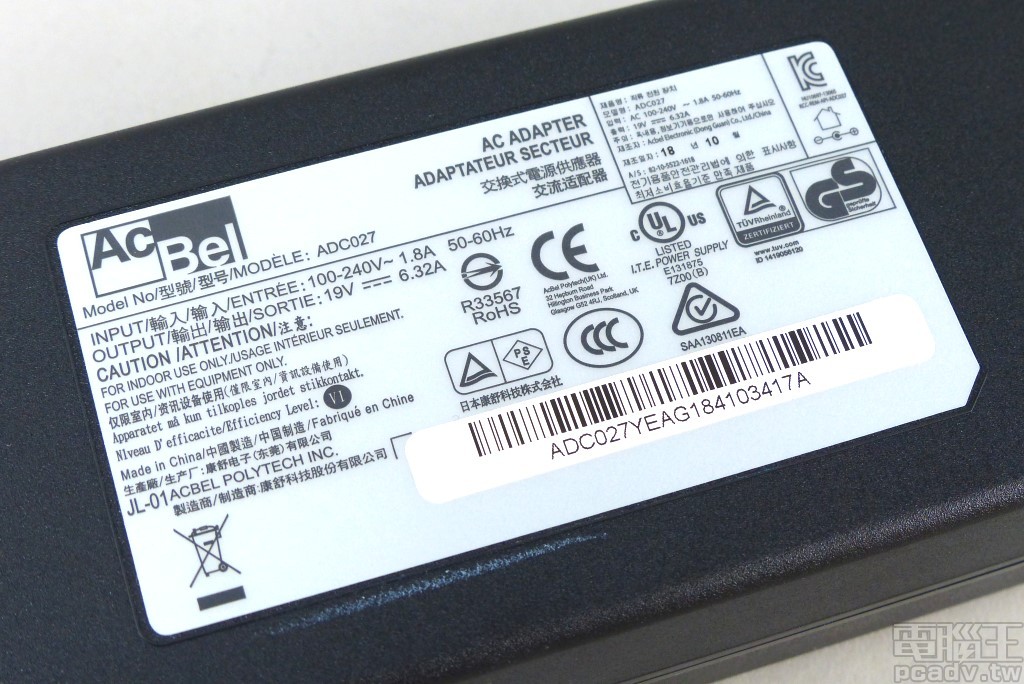

▲變壓器為 19V/6.32A 規格，可輸出約 120W 電力。

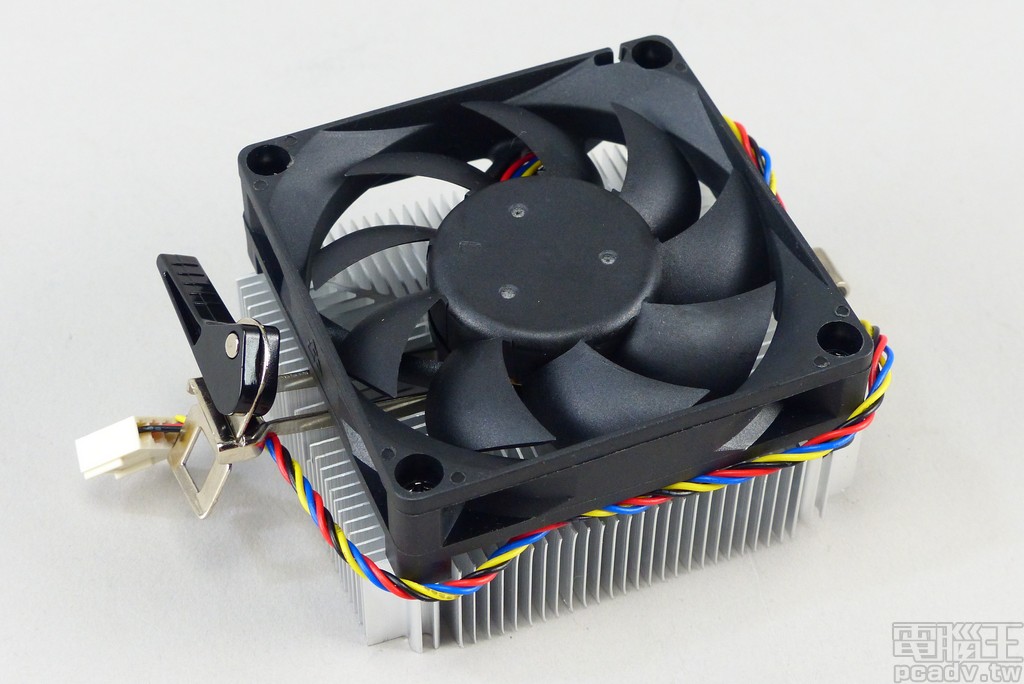

▲DeskMini A300 表定支援高度 36mm 以下 AM4 處理器散熱器，送測盒裝裡附屬 1 個，一般通路零售選購價約為新台幣 400 元以下。

ASRock DeskMini A300 規格

• 處理器插槽：AM4、Raven Ridge/Bristol Ridge TDP 65W
• 記憶體插槽：DDR4 SO-DIMM x 2、無 ECC、無緩衝、Max. 32GB
• 儲存裝置介面：SATA 6Gb/s x 2、M.2 x 2（M key、2280、PCIe 3.0 x4）
• 連接埠：USB 3.1 Gen1 x 2、USB 3.1 Gen1 Type-C x 1、USB 2.0 x 1、HDMI x 1、DisplayPort x 1、D-Sub x 1、RJ45 x 1、Stereo/Mic 3.5mm x 1、Mic 3.5mm x 1
• 尺寸：155 x 155 x 80（mm）

2 公升迷你體積

DeskMini A300 與先前所推出的 Intel 版本 DeskMini 110 和 DeskMini 310 外觀相同，安排的連接埠數量也一致，前置 I/O 提供 USB 3.1 Gen1 Type-A 與 Type-C 各一、3.5mm 立體音效/麥克風與麥克風各一；背板 I/O 則選擇 DisplayPort、HDMI、VGA（D-Sub）各一、USB 3.1 Gen1 Type-A 與 USB 2.0 Type-A 各一，以及 1 個支援 GbE 級 RJ45 網路孔。

金屬機殼多處設有通風口，以便讓內部零組件廢熱透過處理器風扇強制對流逸散，外殼其中 2 面設有黏貼橡膠腳座的定位點，使用者可以選擇橫放或是直立，亦可另外選購 In-Win VESA 背架，直接將 DeskMini A300 固定於相容的螢幕後方。

▲DeskMini A300 外觀與日前 Intel 版本 DeskMini 110 和 DeskMini 310 相同，連接埠選擇也相同。

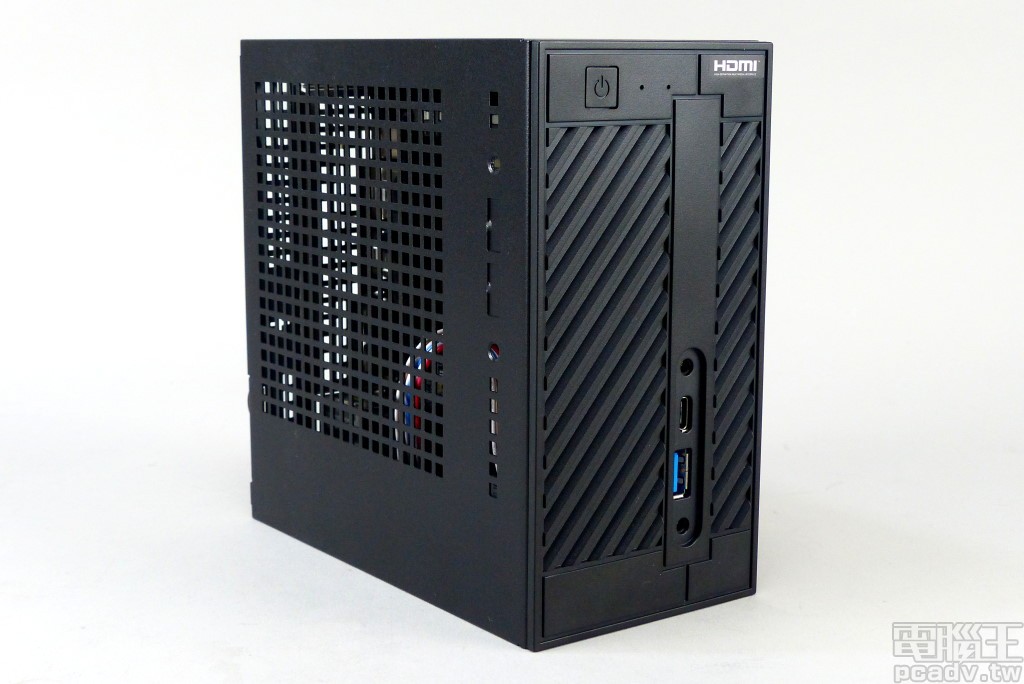

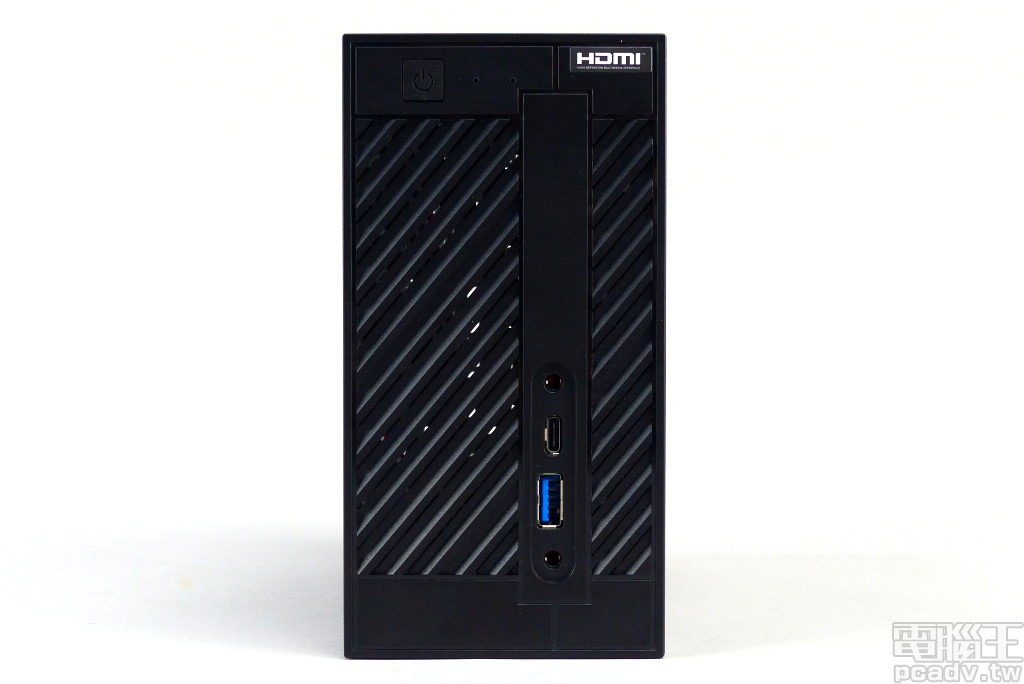

▲迷你主機正面設有 USB 3.1 Gen1 連接埠以及 3.5mm 類比音效與麥克風插孔，斜紋造型面板暗藏通風孔。

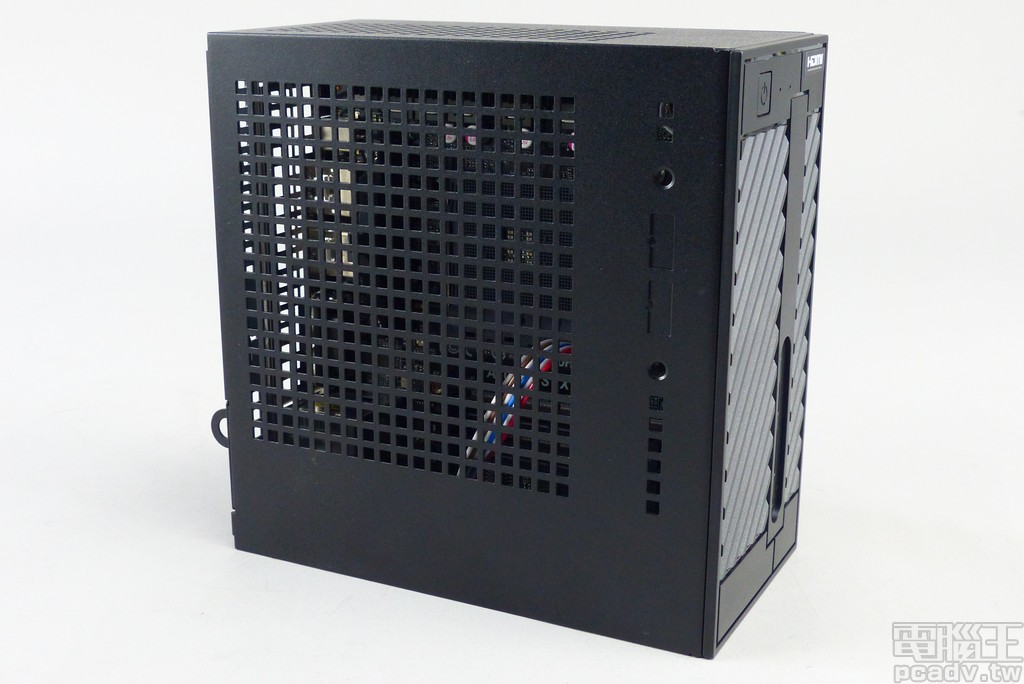

▲機殼多面設有通風口，此面另外還可選購安裝 USB 2.0 擴充線材，增加 2 個 USB 2.0 Type-A 連接埠，選購價約為新台幣 150 元。

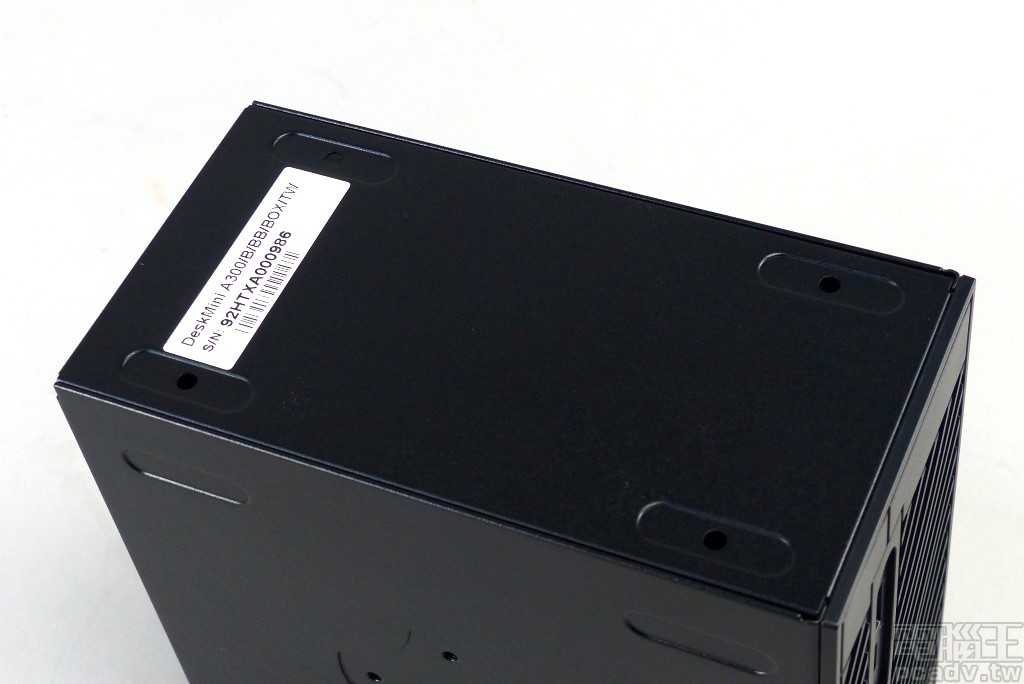

▲底部設有橡膠防滑墊的黏貼定位點。

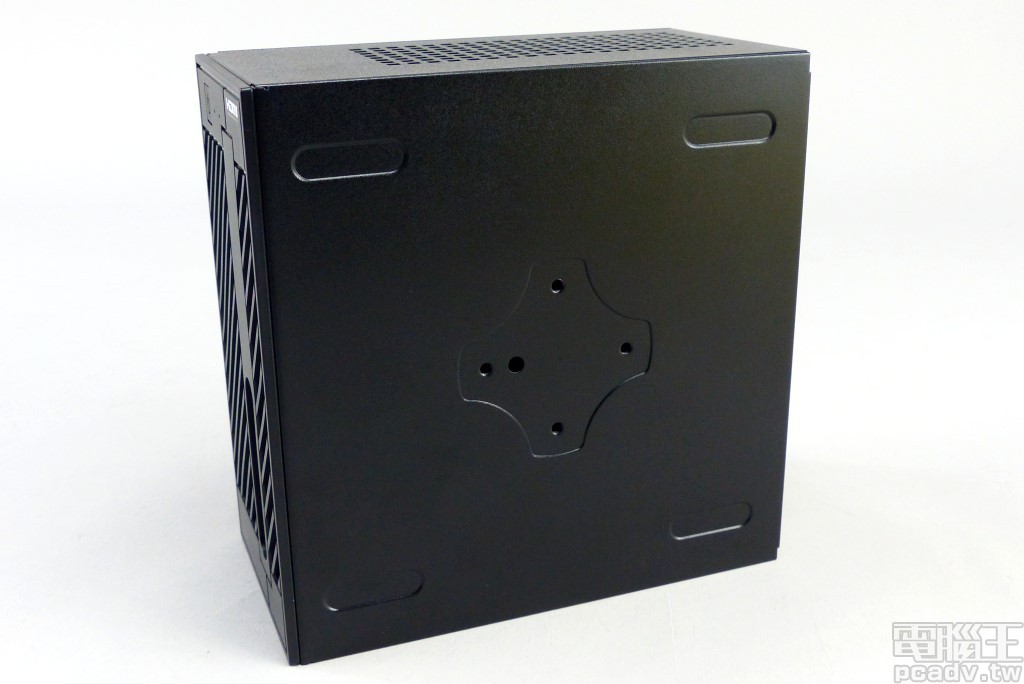

▲DeskMini A300 這一面可以貼上橡膠防滑墊，亦可選購 VESA 背架安裝於螢幕後方，售價約為新台幣 150 元。

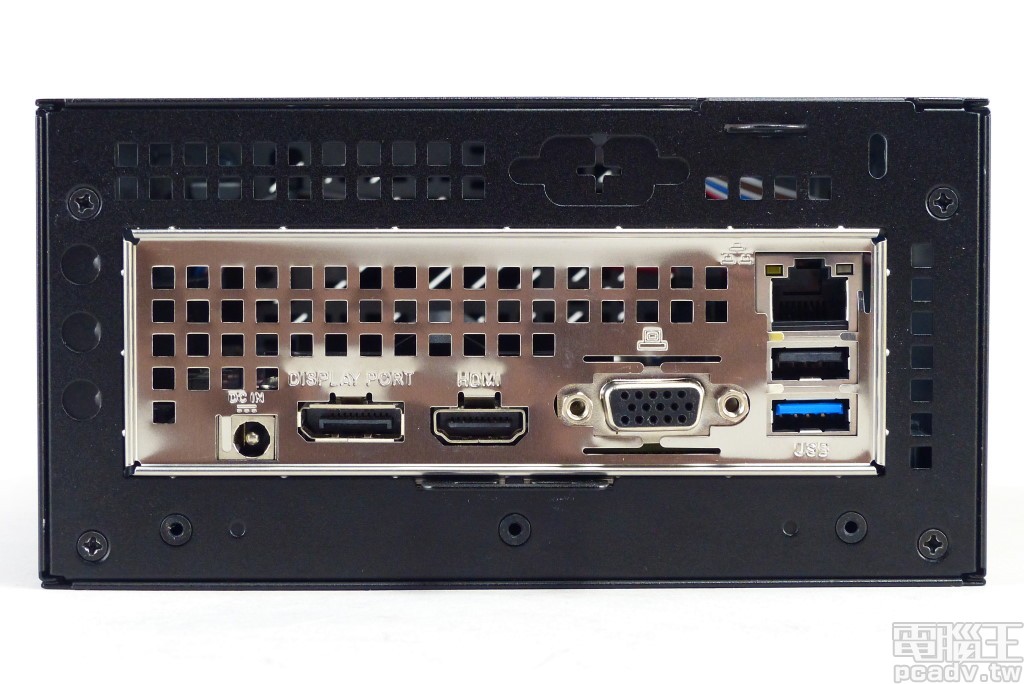

▲背板 I/O 提供 DisplayPort、HDMI、VGA（D-Sub）等 3 種視訊輸出，HDMI 最高輸出解析度支援 4K@60Hz，此外還有天線 RP-SMA 母座與 RS232 序列埠（註：此款主機板取消 COM1 針腳）預留安裝孔位。

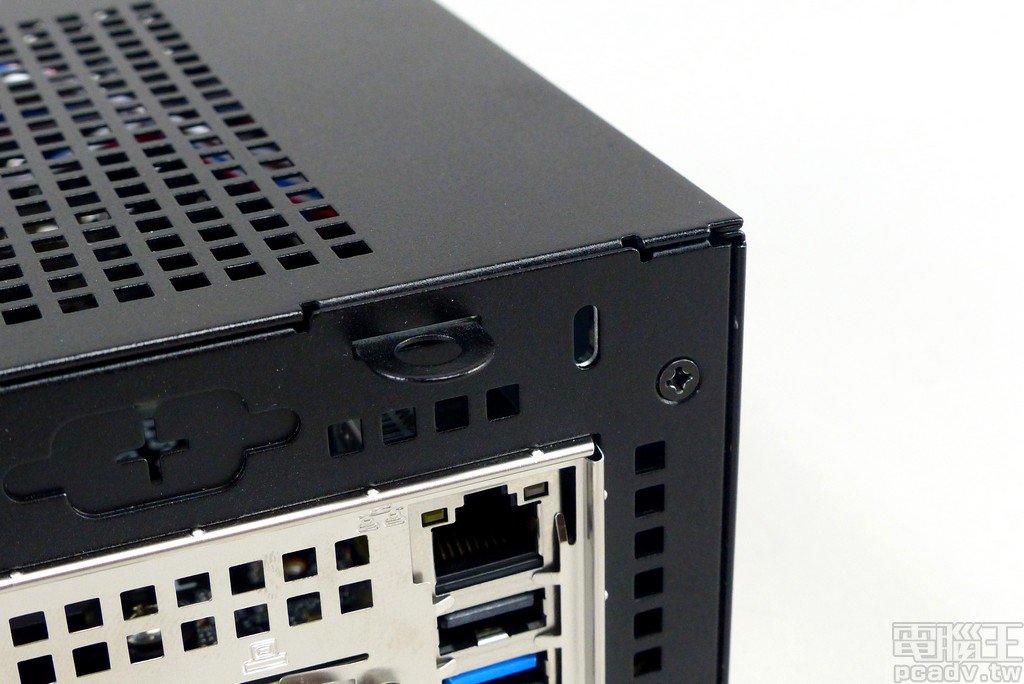

▲一側設有機殼防拆鎖與 Kensington 相容鎖點。

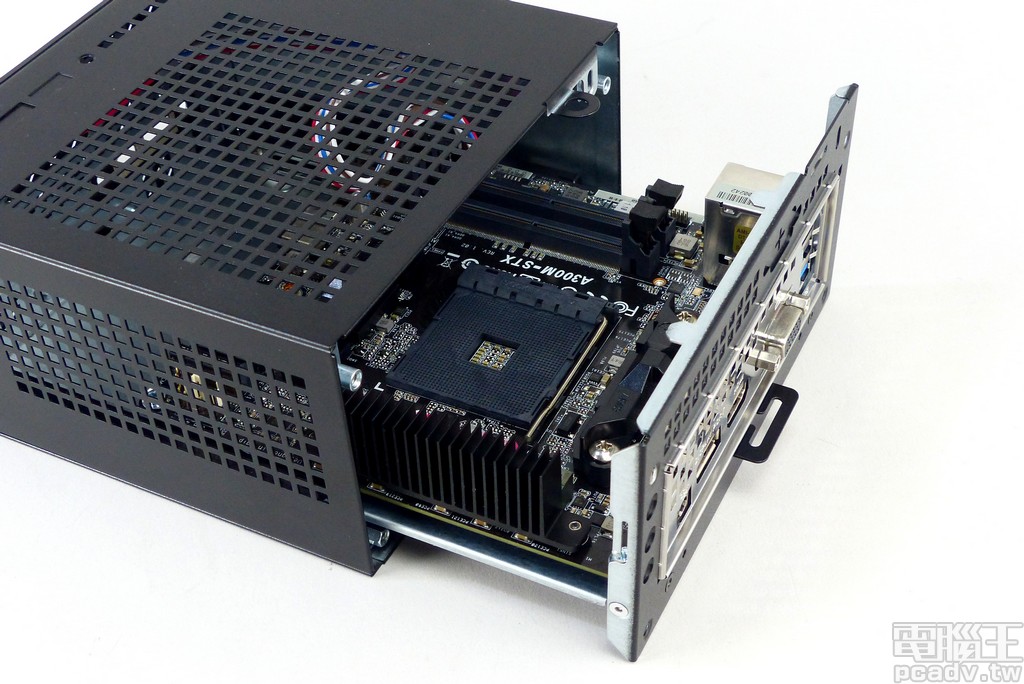

▲DeskMini A300 機殼內部設有滑軌，卸除背部 I/O 的 4 顆固定螺絲，即可拖拉出主機板以便安裝零組件。

3+2 相供電轉換

進入 DeskMini A300 內部的 A300M-STX 主機板分析，筆者選擇從處理器供電轉換設計開始談起。處理器核心以及 SoC（包含內建顯示繪圖）提供 3 相與 2 相轉換規模，採用 Richtek RT3667BB 這款針對 AMD 處理器 SV12 所推出的雙輸出 PWM 控制器，第一組最大可控制 4 相（內建 2 相 MOSFET 驅動器），第二組則是 2 相，正好對應處理器核心與 SoC。

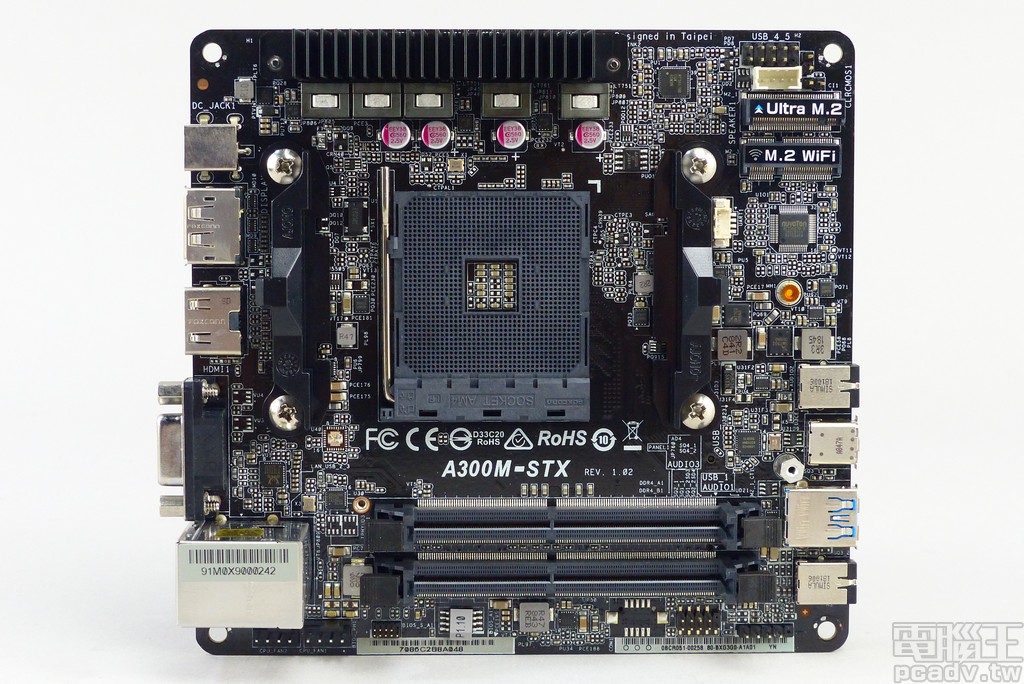

▲A300M-STX 主機板正面，多數零組件均安排在這一面。

▲A300M-STX 主機板反面，第二個 M.2 插槽、2 個 SATA 6Gb/s 與電源複合插槽位於此面，此外尚有 HD Audio codec 和 USB3.1 Type-C 多工交換器。

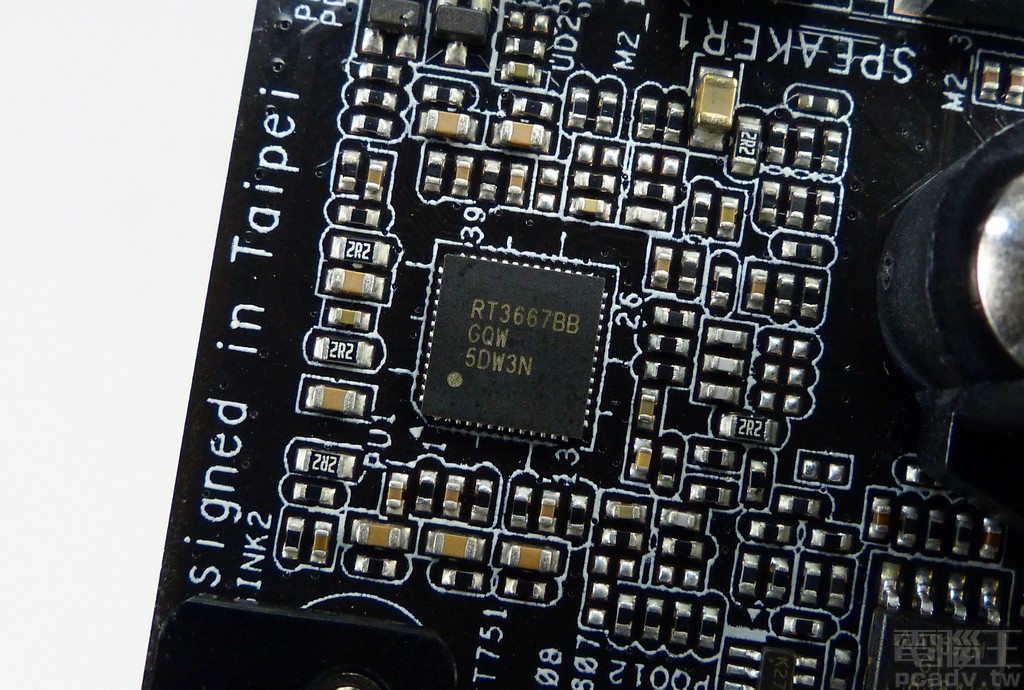

▲RT3667BB 為 1 款專為 AMD 處理器供電 SV12 所推出的雙輸出 PWM 控制器，最大可控制 4+2 相，並於第一組 PWM 內建 2 相 MOSFET 驅動器。

A300M-STX 於處理器核心安排 3 相，其中 2 相直接採用 RT3667BB 進行驅動作業，剩餘 1 相額外加裝 RT9624F 單相 MOSFET 驅動器；在這之後 MOSFET 為 TI CSD87350Q5D NexFET POWER Block，各相放置 1 顆，封裝整合 2 個 MOSFET 各自為電路當中的上、下橋。

▲RT3667BB MOSFET 驅動器數量不足的部分，ASRock 以 RT9624F 補上，包含 SoC 也採用這款驅動器晶片。

▲CSD87350Q5D NexFET Power Block，每相配置 1 顆（核心：3 相 3 顆、SoC：2 相 2 顆），最大支援 40A 輸出，並於 4A～37.5A 提供 90％ 以上的轉換效率。

Ryzen 5 2400G 處理器核心於預設狀態能夠消耗接近 80W，以電壓 1.35V～1.4V 進行計算，每相約承受 20A 左右。對照 CSD87350Q5D 官方規格，此時單顆的轉換效率約在 93％、3 相共產生 8.1W 廢熱。

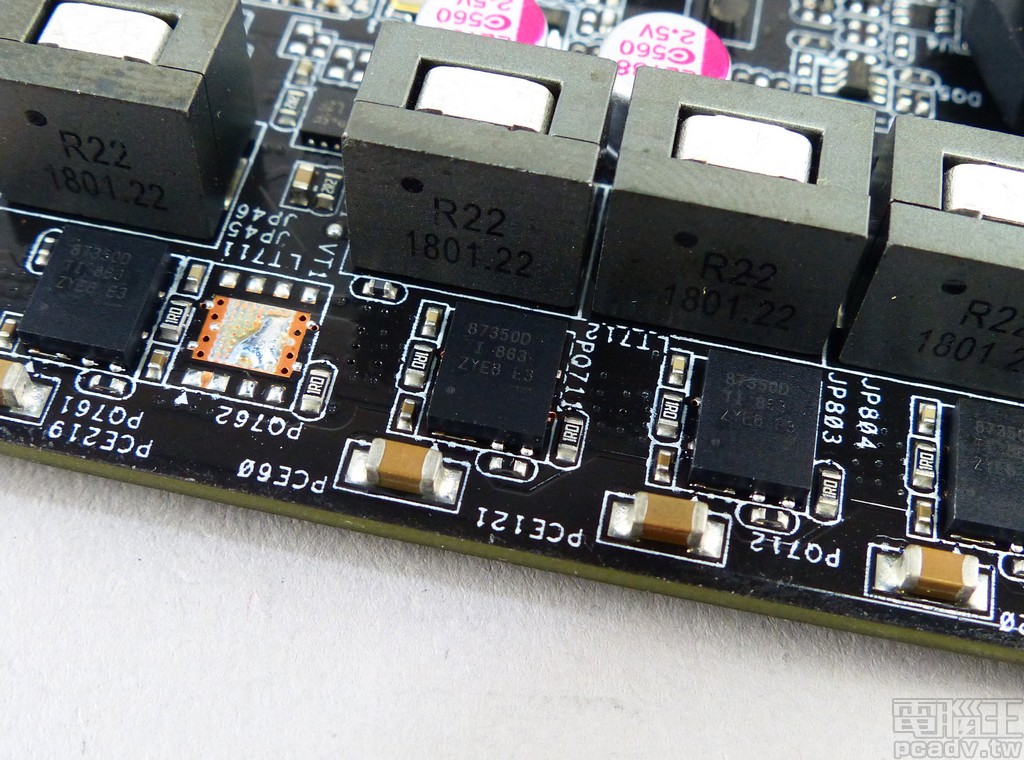

SoC 核心 2 相各自交由 RT9624F 進行驅動，單相 MOSFET 同樣選用 1 顆 CSD87350Q5D。Ryzen 5 2400G SoC 耗電量預設可接近 45W，以電壓 1.2V 計算，單相需提供 37.5A，此時 CSD87350Q5D 轉換效率正好落在 90％、2 相共產生 16W 廢熱，且相當接近 CSD87350Q5D 上限 40A，因此也可看到 A300M-STX 在 SoC MOSFET 電路設計單相預留 2 顆的擺放空間。

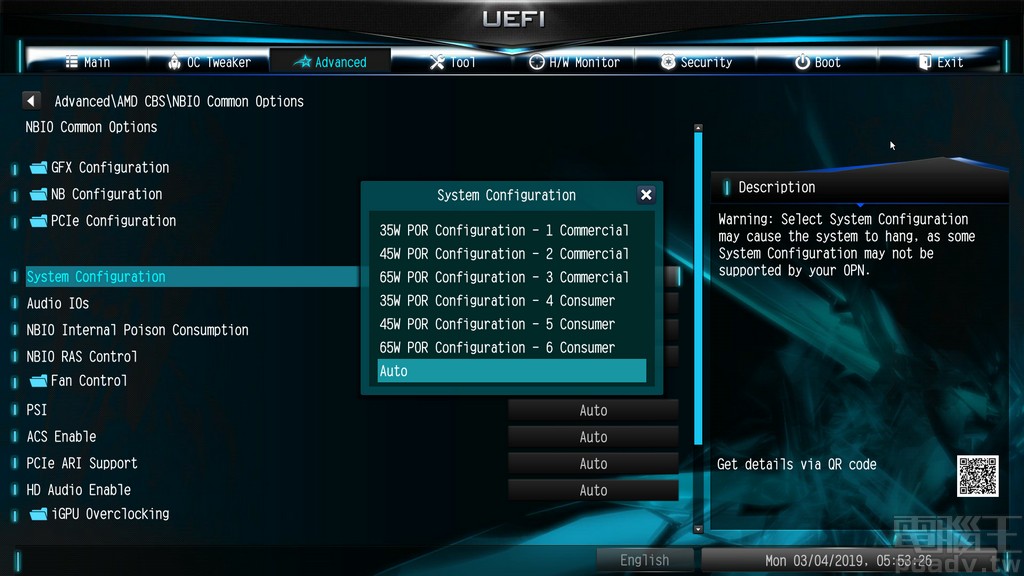

▲AMD CBS＞NBIO Common Options＞System Configuration 提供下調選項，最低可達 35W。

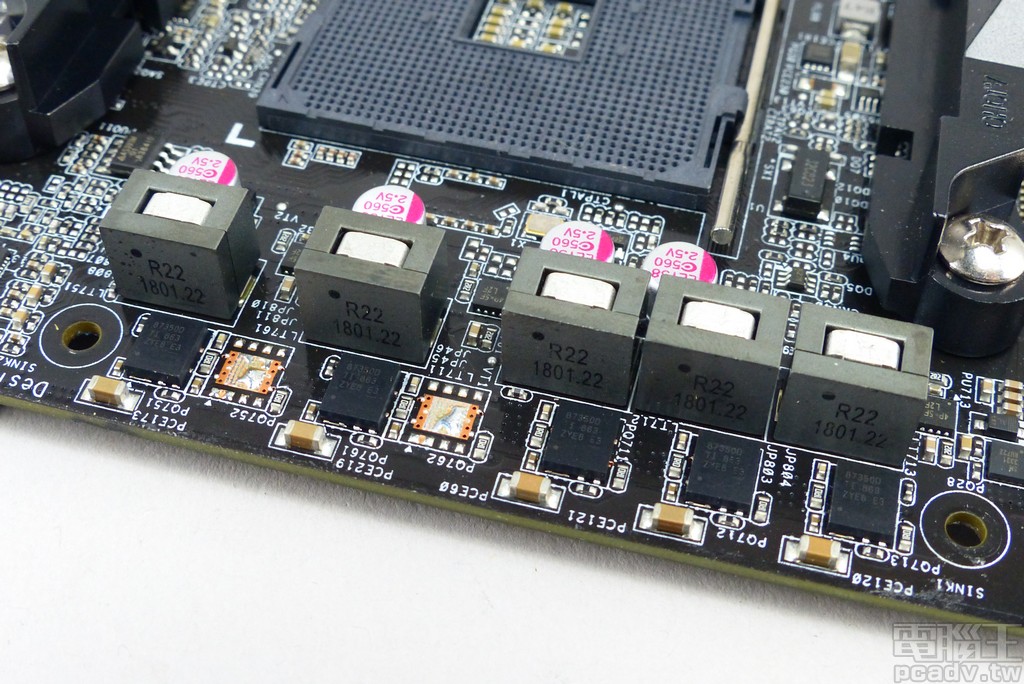

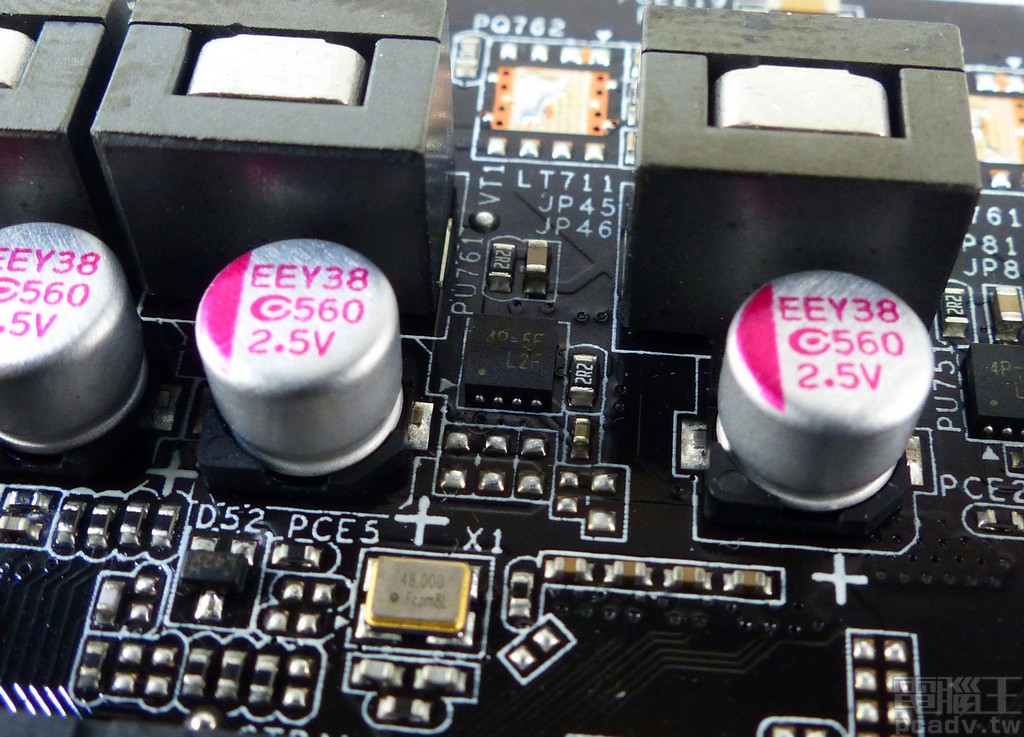

▲單相電源輸入端採用 2 顆 MLCC（積層陶瓷電容）濾波，輸出串接 1 顆 0.22μH 電感。處理器核心和 SoC 供電轉換於輸出分別採用 2 顆 APAQ 導電性高分子鋁固態電容 560μf，電路板背部各自還有 1 顆 Panasonic 導電性高分子鋁電解電容 SP-Cap 470μf。

▲依照先前的計算，核心與 SoC 的 MOSFET 能夠產生 24W 廢熱，因此安排不算小的散熱片。

記憶體進入 DDR4 時代，耗電量其實並不大，一般 4 DIMM 主機板可以使用單相供電轉換供應 VDD，何況 A300M-STX 單一通道僅有 1 條 DIMM。ASRock 在此使用 1 顆 Monolithic Power Systems NB685 負責 VDD 和 VTT，最大輸出電流達 12A 綽綽有餘。

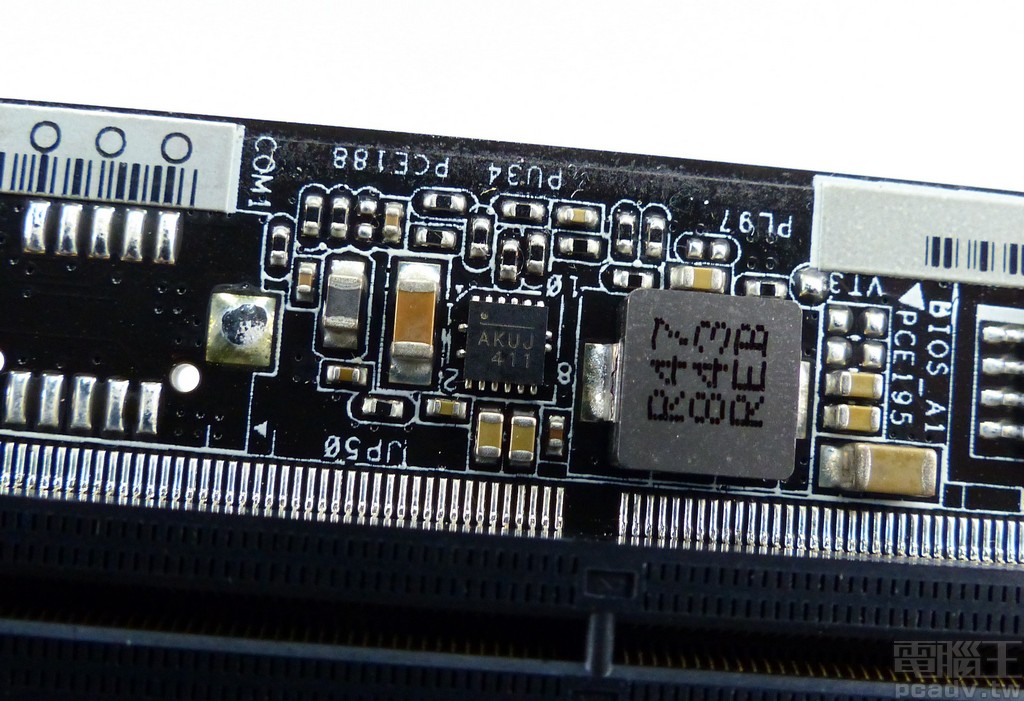

▲NB685 負責 DDR4 記憶體的 VDD 和 VTT。

無需外掛晶片組

由於 AMD Ryzen 處理器的高度整合性，與之搭配的外接晶片組其實已不是晶片組的身分，僅負責將處理器的 PCIe 通道轉換成其它傳輸介面，實務上完全可以拋棄。A300M-STX 採用 Mini-STX 主機板版型，迷你型電腦無需過多的週邊連接埠，因此並未額外安排晶片組，相對而言也無法使用 400 系列晶片組的 StoreMI 免費福利。

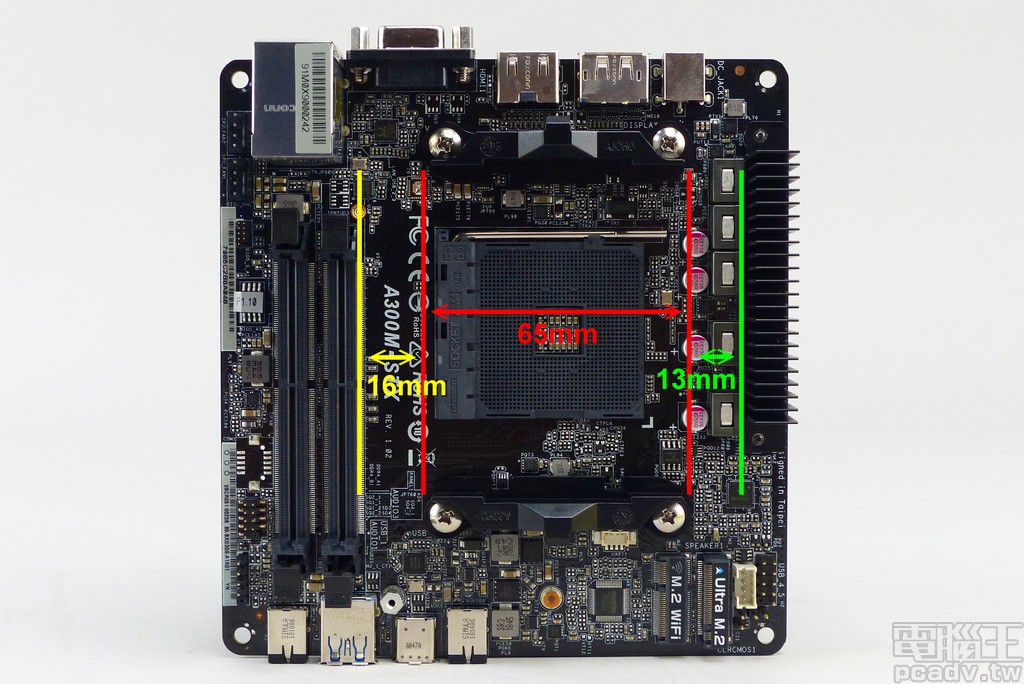

▲A300M-STX AM4 插槽散熱器寬度示意圖，機殼結構則可容納高度 46mm 以下的散熱器。

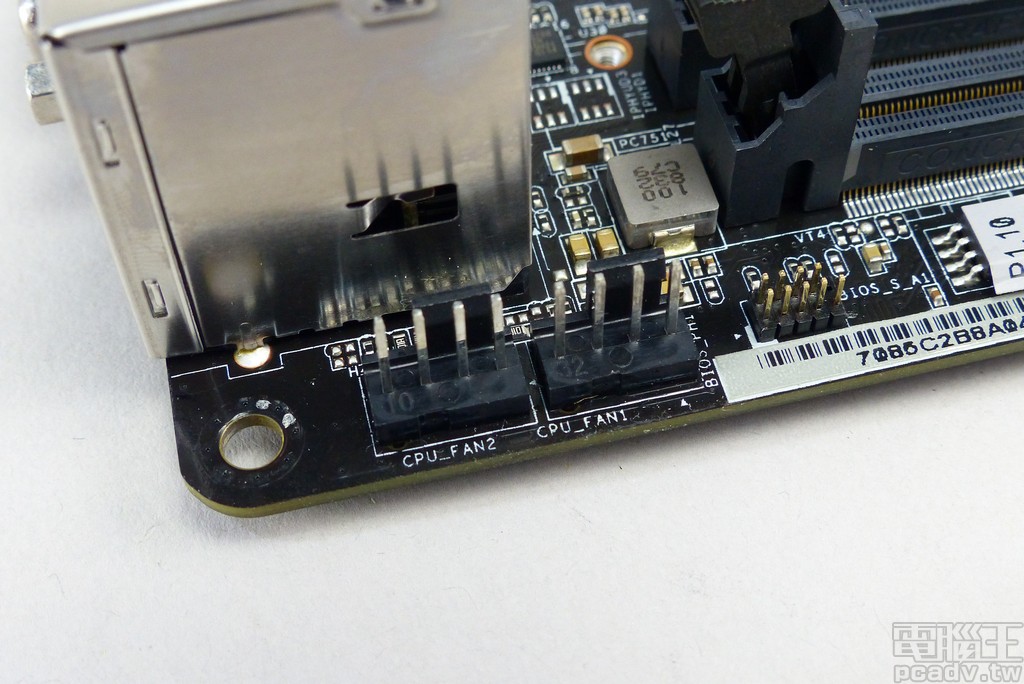

▲靠近背部 I/O 下方提供 2 個支援 PWM 轉速控制的 4pin 風扇插座。

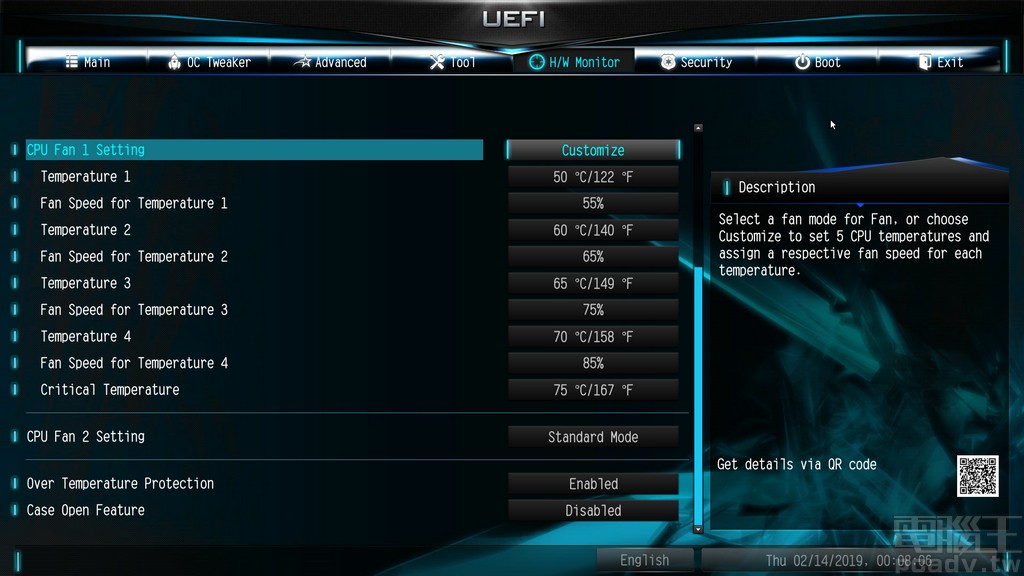

▲2 個 4pin 風扇插座可於 UEFI 介面調整溫度與轉速對應，且相互獨立。

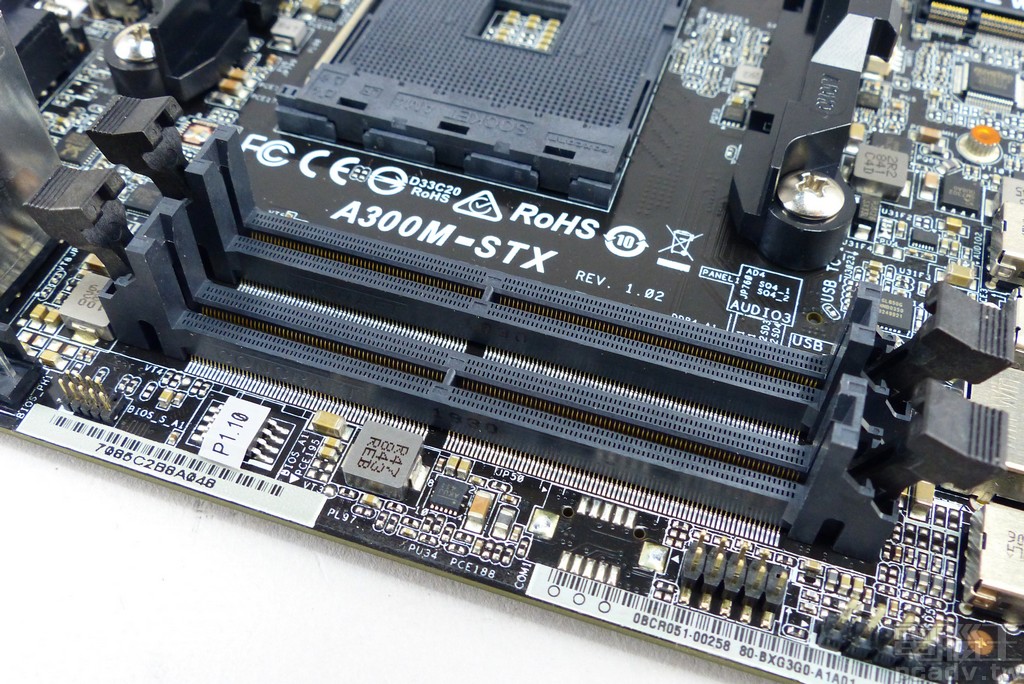

▲依據安裝的處理器不同，記憶體最高表定支援 DDR4-2933 無 ECC 無緩衝 SO-DIMM，單條容量可達 16GB。

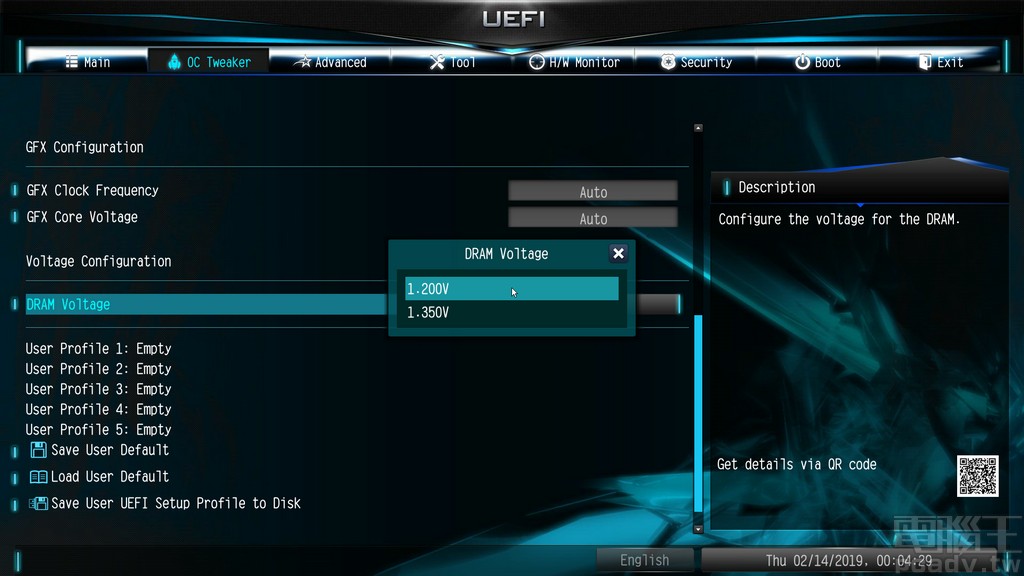

▲UEFI 支援載入 XMP 數值，載入 XMP 之後才可調整記憶體時序，並提供最高除頻至 DDR4-4000，記憶體 VDD 電壓僅提供 1.2V 和 1.35V 共 2 種選擇。

儲存裝置部分，主機板背部透過小型化 SATA 6Gb/s 與電源插座，與機殼搭配共可安裝 2 個 2.5 吋儲存裝置。此外於正、反面各自安排 1 個 M.2 2280 M Key 插槽，支援 PCIe 3.0 x4（使用代號 Bristol Ridge 處理器，背部 M2_2 僅支援 PCIe 3.0 x2），或許未來也可以跟隨處理器升級成 PCIe 4.0。週邊設備則安排 1 個 M.2 2230 E Key 插槽，可以用來安裝無線網路/藍牙等無線網路卡。

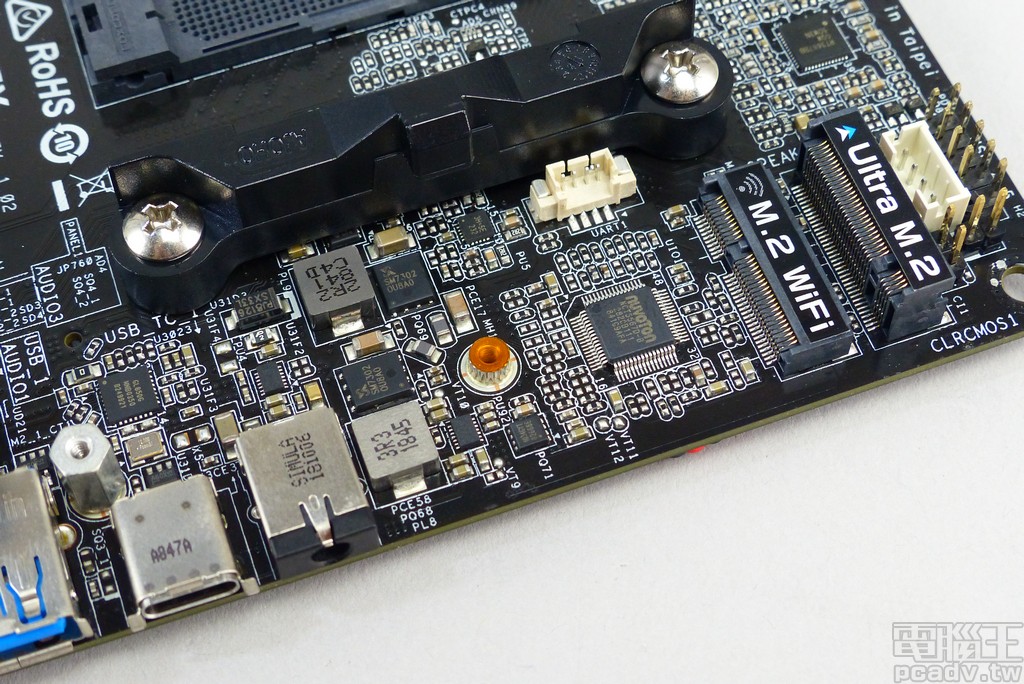

▲主機板正面提供 1 個 M.2 2280 M Key 插槽，支援 PCIe 3.0 x4，下方則提供 1 個 M.2 2230 E Key 插槽。

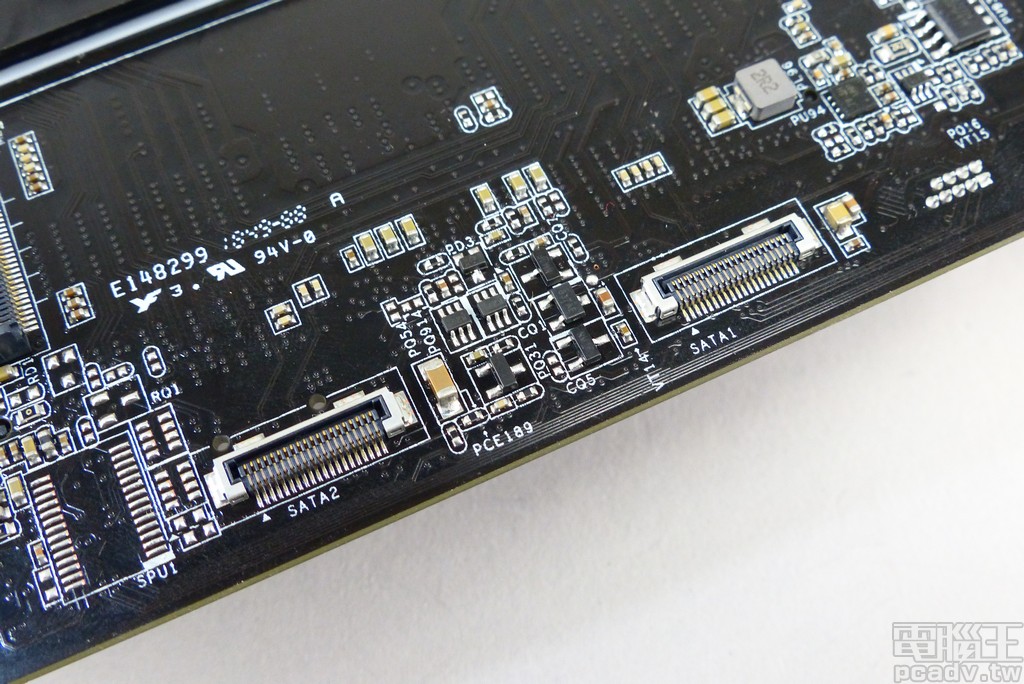

▲透過轉接線，主機板背部的插槽可支援 2 個 SATA 6Gb/s 2.5 吋儲存裝置。

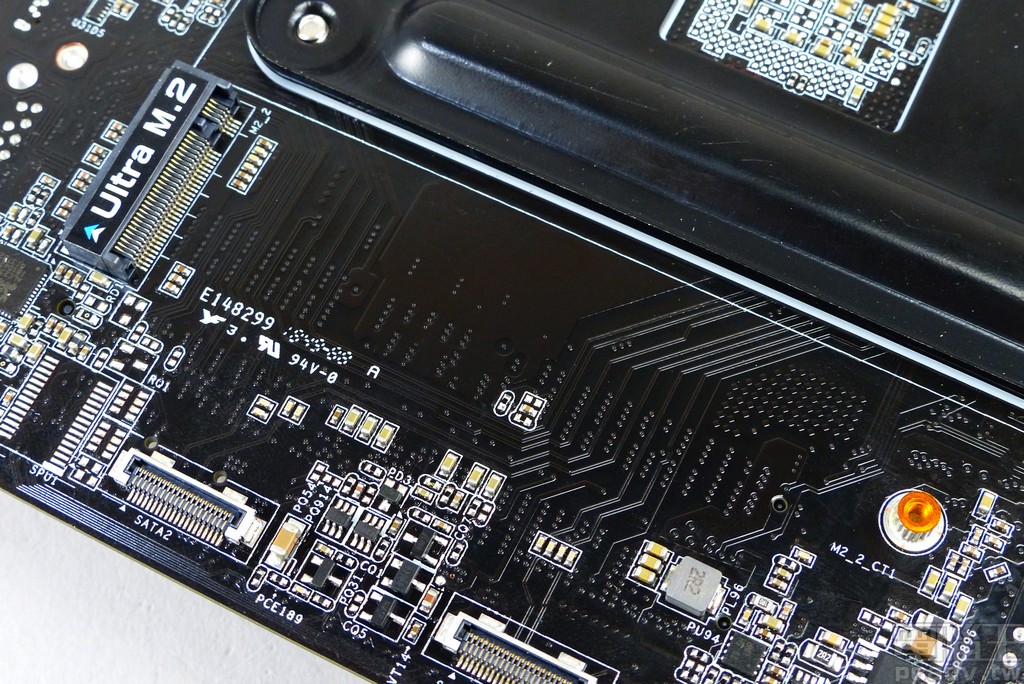

▲主機板背部尚有 1 個 M.2 2280 M Key 插槽，安裝代號 Raven Ridge 處理器可支援 PCIe 3.0 x4、安裝代號 Bristol Ridge 處理器則支援 PCIe 3.0 x2。

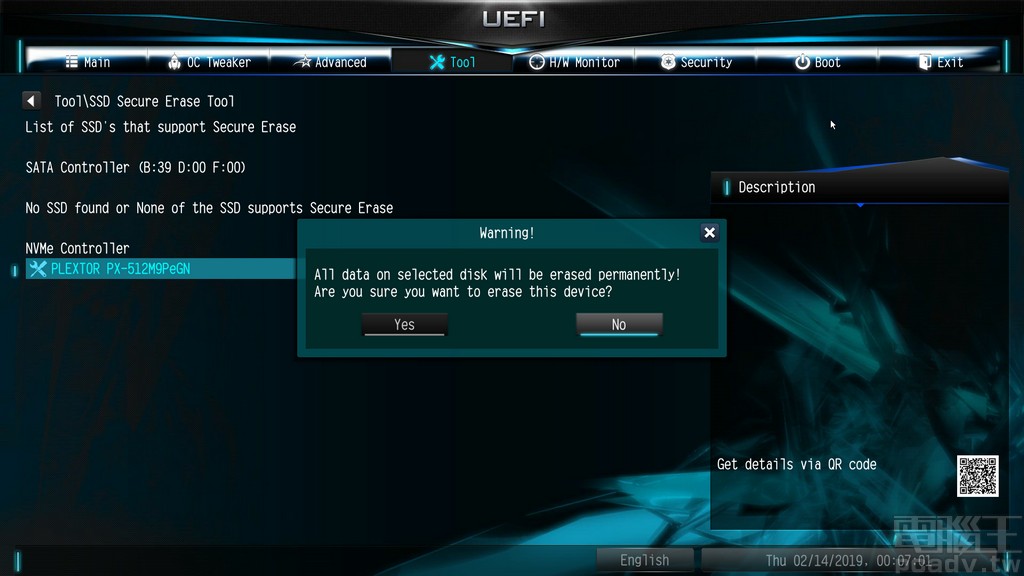

▲UEFI 介面內建 Secure Erase 功能，支援 AHCI 和 NVMe。

其餘晶片用料，前置 I/O USB 3.1 Gen1 Type-C 多工交換器使用 ASMedia ASM1543，附近也另外安排 Genesys Logic GL850G USB 2.0 分享器晶片，以便透過轉接線材，於機殼側邊再增加 2 個 USB 2.0（線材選購），3.5mm 插孔則交由 Realtek ALC233。背板 I/O 的 VGA（D-sub）和支援 GbE 的 RJ45 網路孔，同樣採用暱稱小螃蟹 RTD2168 和 RTL8111H。

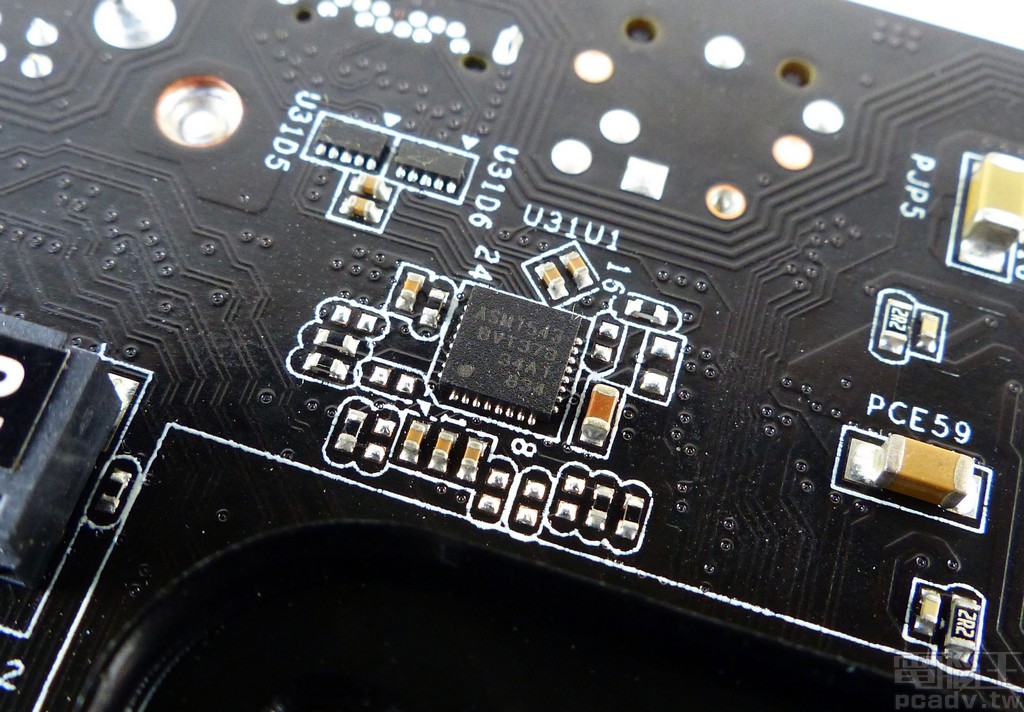

▲ASM1543 負責前置 I/O USB 3.1 Gen1 Type-C 訊號多工交換。

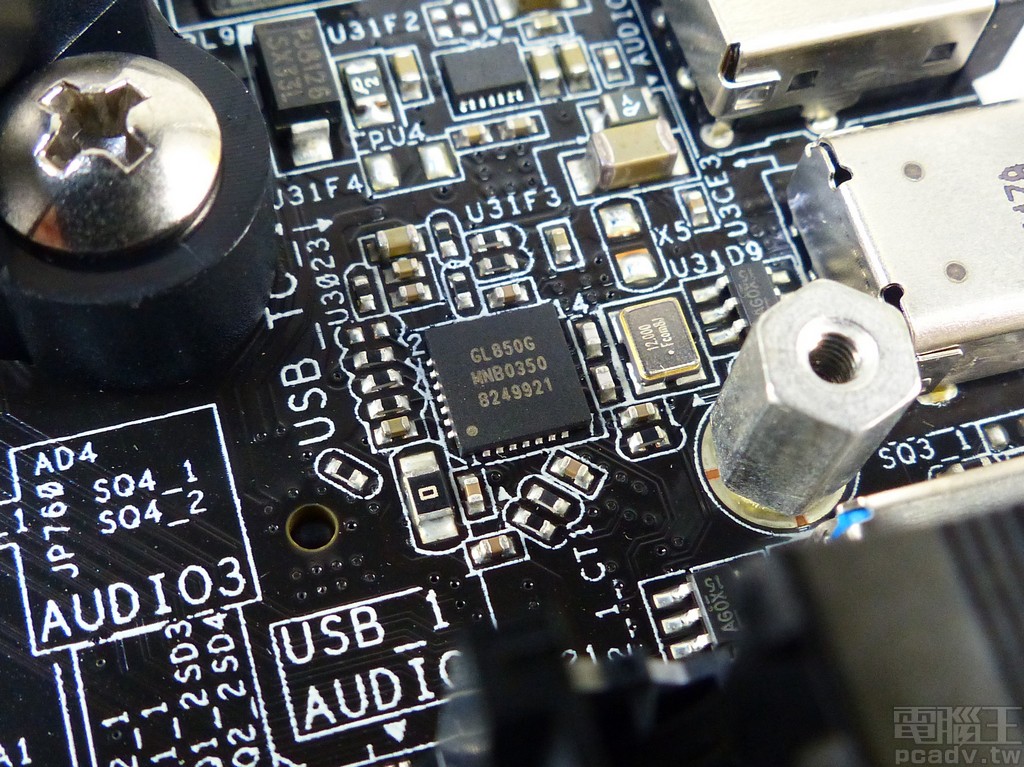

▲處理器能夠接出的 USB 2.0 通道有限，因此採用 GL850G 分享器晶片變出更多埠。

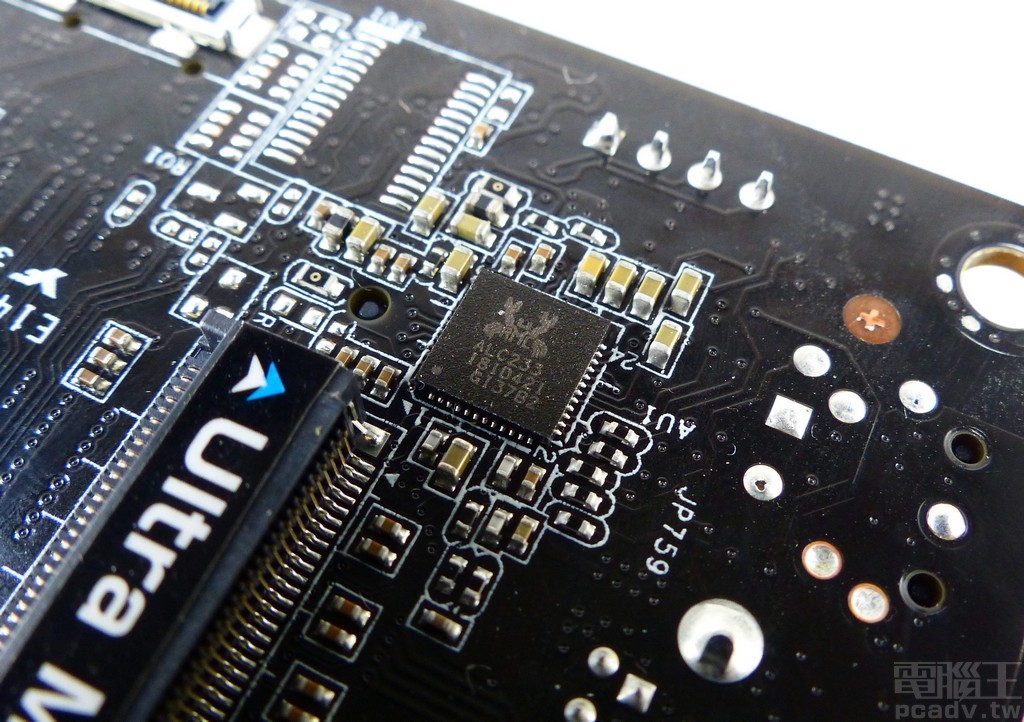

▲HD Audio 音效由 ALC233 負責。

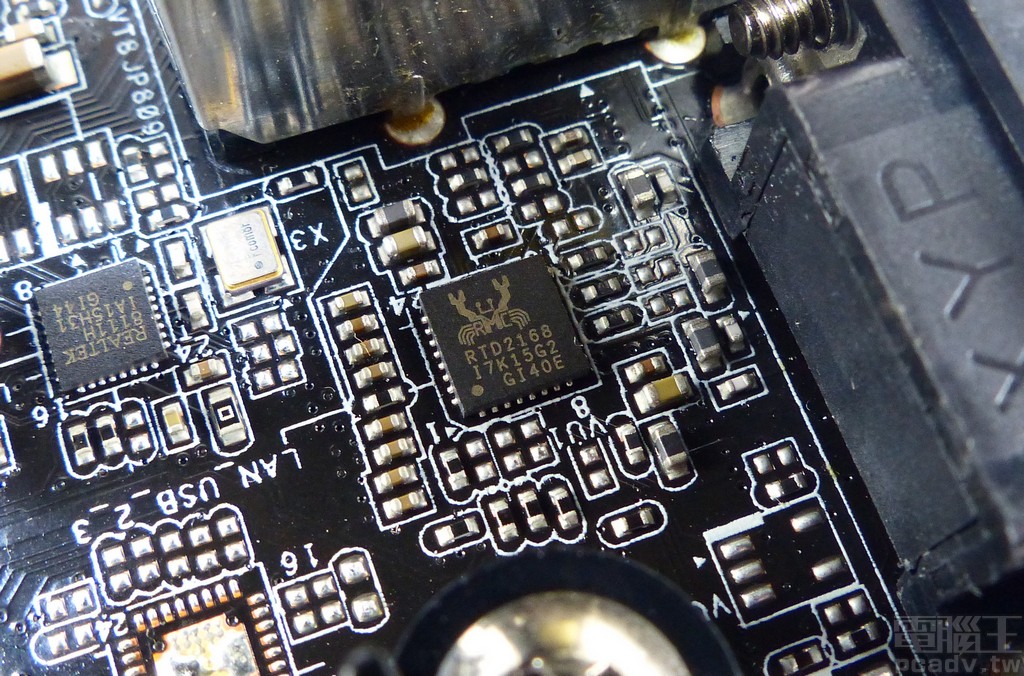

▲RTD2168 負責視訊輸出數位轉類比 VGA（D-sub）。

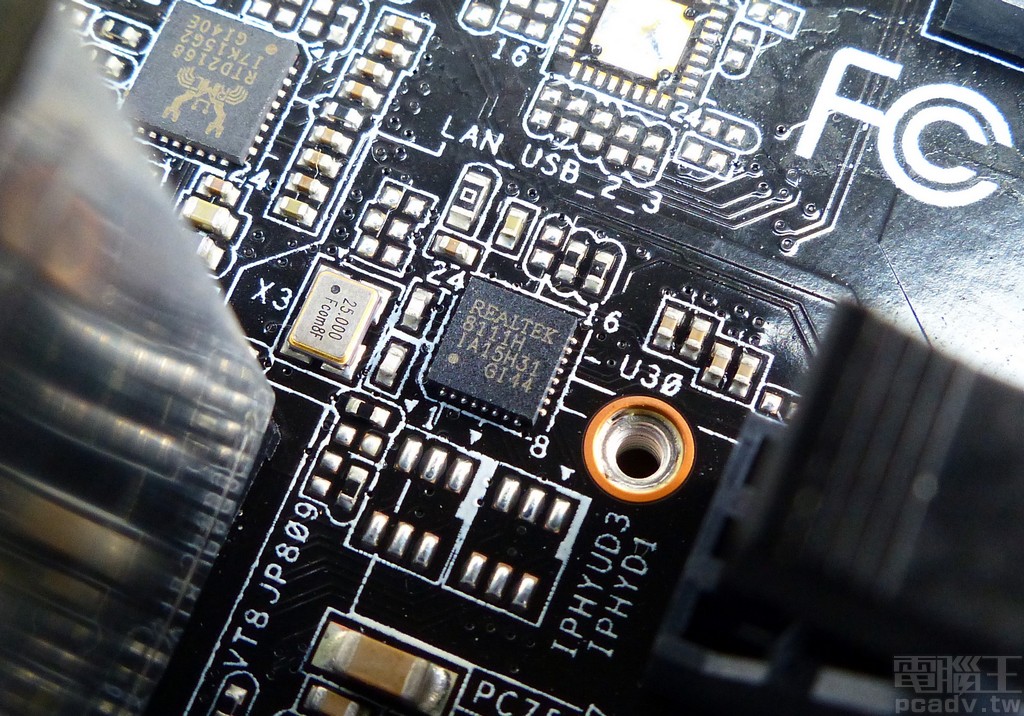

▲透過 RTL8111H 網路控制器晶片，提供 RJ45 有線網路功能。

（下一頁：搭配 Ryzen 5 2400G，實測記憶體時脈關係式）

效能等級任君選擇

DeskMini A300 採用 AMD AM4 處理器插槽，可相容代號 Bristol Ridge 與 Raven Ridge 處理器，台灣通路比較容易採購 A6-9500、A8-9600、Athlon 200GE、Ryzen 3 2200G、Ryzen 5 2400G 這幾款型號，擁有不錯的價格與效能選擇區間。筆者選用最高等級 Ryzen 5 2400G 進行測試，Ryzen 3 2200G、Ryzen 5 2400G 2 者整合的硬體視訊編解碼引擎較新，支援 VP9 10bit 解碼，相對於 Radeon VII 顯示卡更進一步。

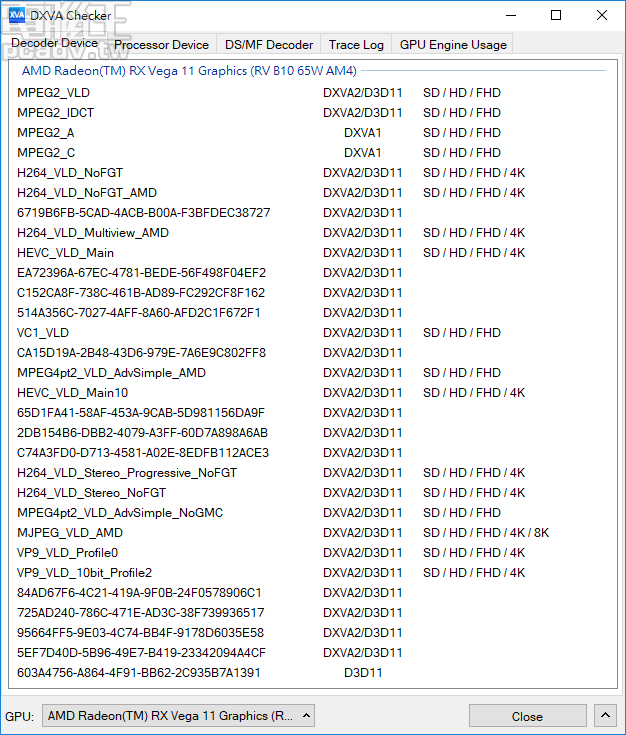

▲Ryzen 5 2400G 支援的硬體視訊解碼加速格式。

DDR4 SO-DIMM 記憶體選擇性則是另外 1 個課題，目前零售市場依舊以 DDR4-2400、DDR4-2666 為主流，可達 DDR4-3000 以上規格的超頻記憶體並不多，且專為 Intel 平台進行測試研發，不見得適用 AMD 平台。筆者選用 2 條 Micron Ballistix Sport LT DDR4-2666 8GB 模組做為測試標準，之後再調整速度至 DDR4-2400 和 DDR4-2933 進行差異比較。

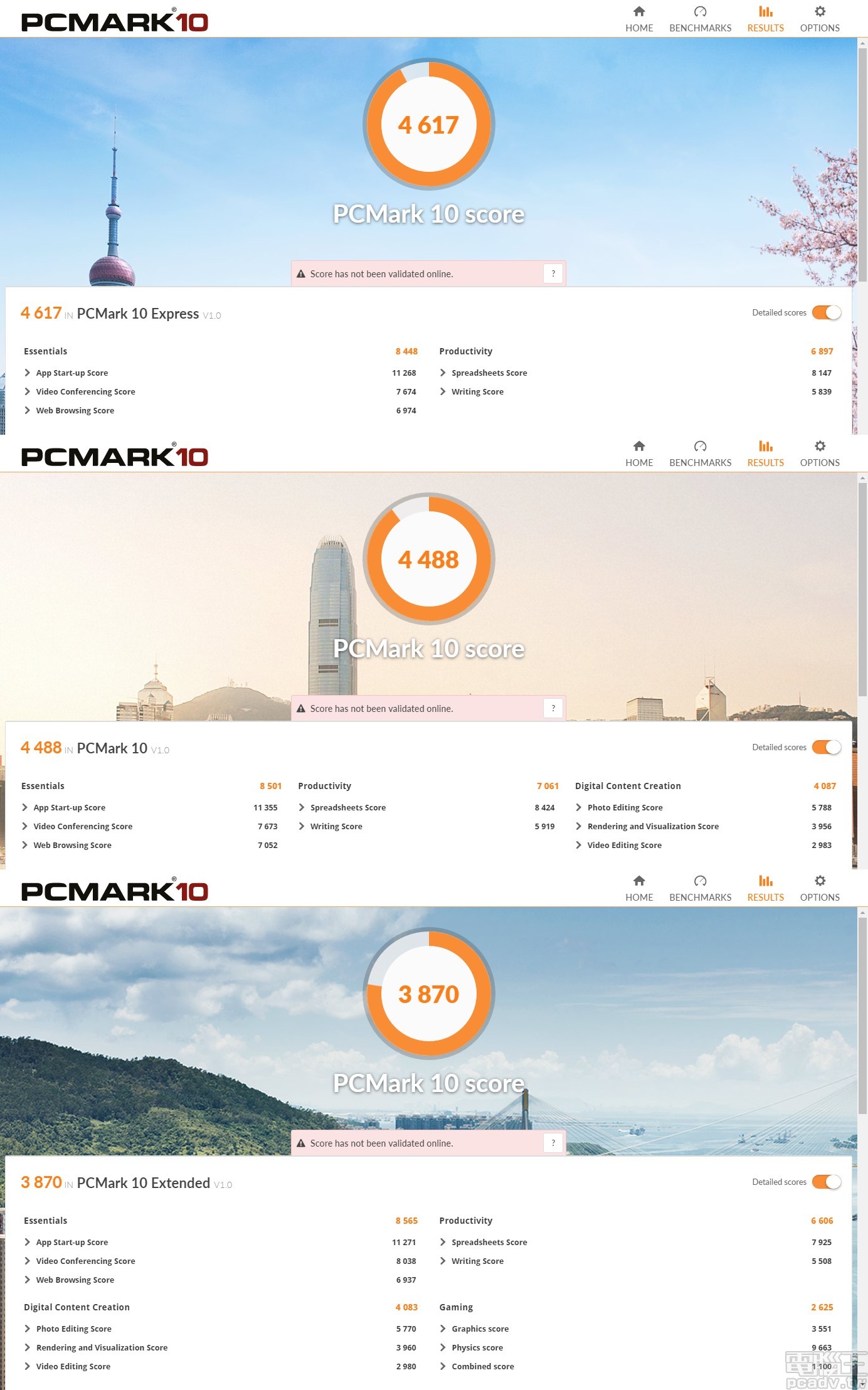

▲Ryzen 5 2400G 內建 Vega 顯示繪圖核心 11 個 CU 全數開啟，整合性繪圖效能在 x86 處理器市場算是相當強勁，在 PCMark 10 搶下不少的視覺繪圖分數。（點圖放大）

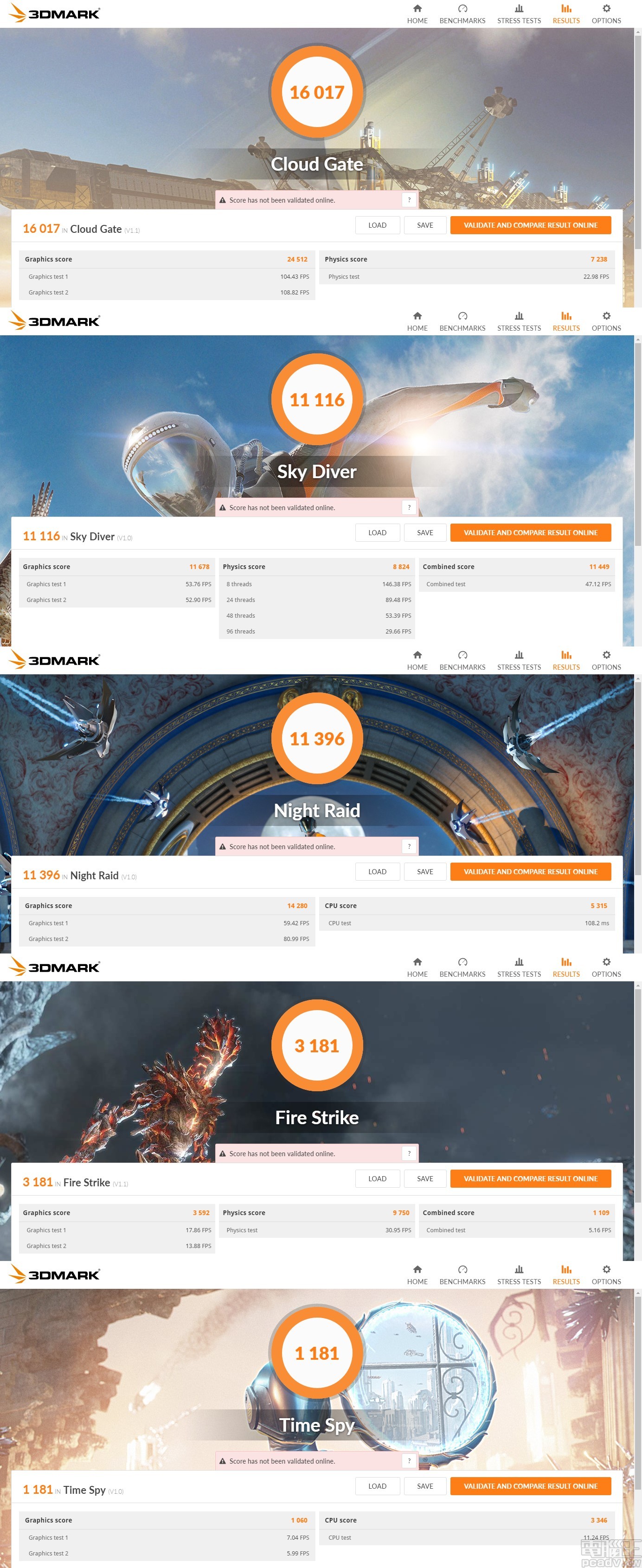

▲透過 3DMark 進行測試，得知 Ryzen 5 2400G 顯示繪圖效能大約等於 NVIDIA GeForce GT 1030 等級，可於 720p 解析度遊玩，或是於 1080p 解析度執行畫面較為簡易、畫質調至最低的遊戲，相當於替使用者省下 1 筆新台幣 3,000 元的顯示卡購置費用。（點圖放大）

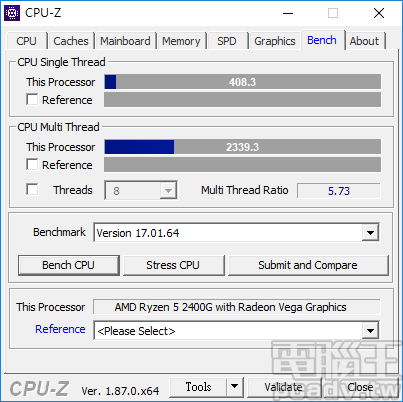

▲Ryzen 5 2400G 處理器核心規模為四核心八執行緒，於 CPU-Z 單執行緒與多執行緒獲得 408.3 分與 2339.3 分，多核心效能逼近 Intel Core i7-6700K。

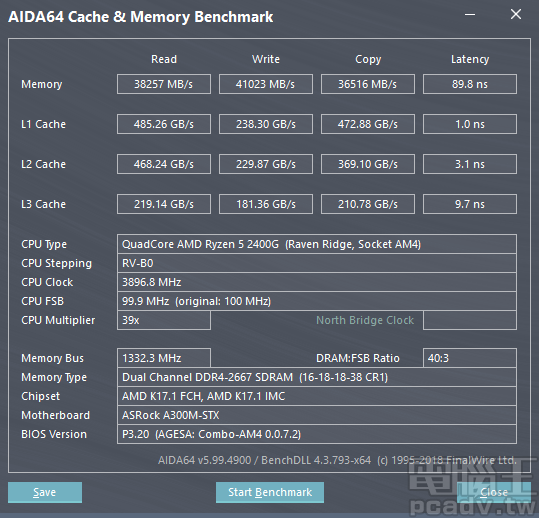

▲搭配測試 DDR4-2666 雙通道的時序為 16-18-18-38 1T，AIDA64 讀寫分別達 38257MB/s 和 41023MB/s。

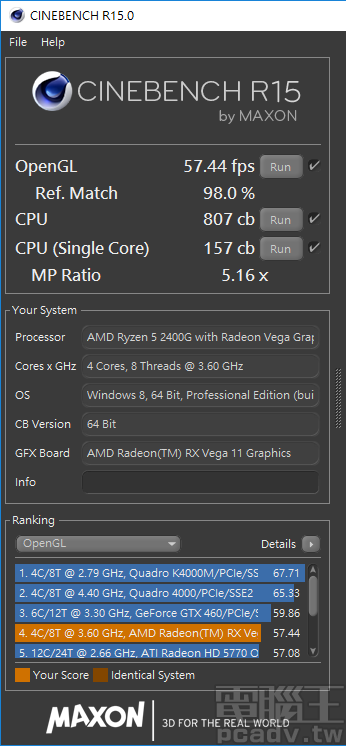

▲CINEBENCH R1 5處理器單執行緒、多執行緒分別獲得 157cb、807cb，Ryzen 5 2400G 內建顯示繪圖於 OpenGL 則獲得 57.44fps。

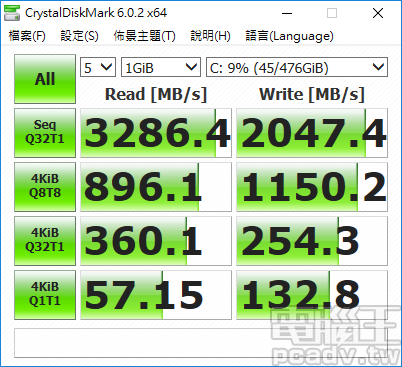

▲Plextor M9PeGN 512GB 做為系統碟之用，透過 CrystalDiskMark 可測得循序讀取突破 3200MB/s，循序寫入也超過 2000MB/s。

筆者早已在多次評測當中，闡明記憶體時脈速度對於 AMD Zen/Zen+ 微架構的影響，與內部 Infinity Farbric 運作時脈掛勾，使用高時脈記憶體可增強處理器的性能表現。以 PCMark 10 而言，Ryzen 5 2400G 使用 DDR4-2666 相對於 DDR4-2400 約有 0.7％～2％ 的效能漲幅，DDR4-2933 相對於 DDR4-2666 則有 2％～3.6％。

記憶體時脈越高、效能越高的情形也發生在 3DMark，除了上述 Infinity Farbric 加速資料傳輸效率之外，記憶體時脈本身增加的讀寫頻寬，亦可作為內建顯示繪圖的提神飲料。DDR4-2933 與 DDR4-2400 繪圖子項目相互比較，依據測試場景不同約有 7.4％～10.5％ 左右的成長幅度，計入處理器的總分表現，則約有 6.3％～10％ 的差異。

▲AMD Zen/Zen+ 微架構處理器 Infinity Fabric 時脈與記憶體掛勾，因此當記憶體時脈加快，Ryzen 5 2400G 即可於 PCMark 10 獲得更好的成績。

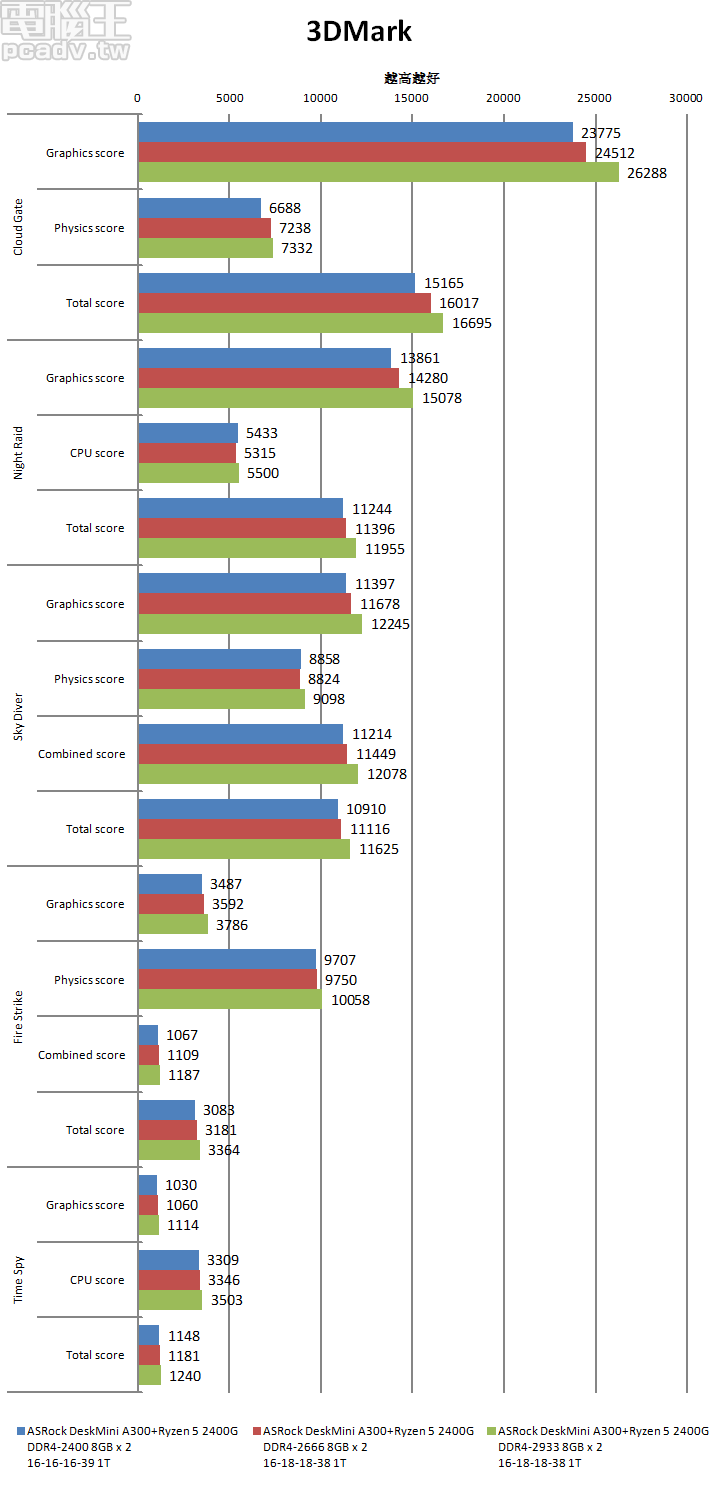

▲內建顯示繪圖成績同時受到 Infinity Fabric 時脈提升與記憶體頻寬加大的影響，3DMark 成長幅度更高。

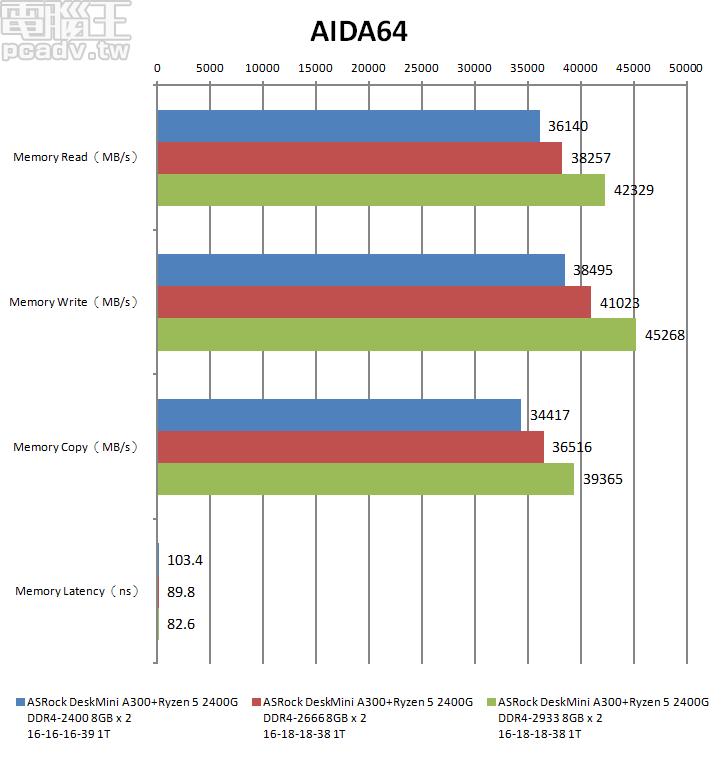

▲DeskMini A300 安裝 DDR4-2400、DDR4-2666、DDR4-2933 8GB x 2 雙通道記憶體配置，透過 AIDA64 量測的記憶體頻寬與延遲數值比較。

耗電量測試所搭配的零組件完整列表詳見文末，DeskMini A300、Ryzen 5 2400G、DDR4-2666 8GB x 2 的 Windows 10 桌面待機情境約消耗 14W，而利用 OCCT 和 Furmark 分別針對 CPU 與 GPU 加重負載測試的耗電量分別為 90W 和 68.2W，同時進行燒機則為 104W。

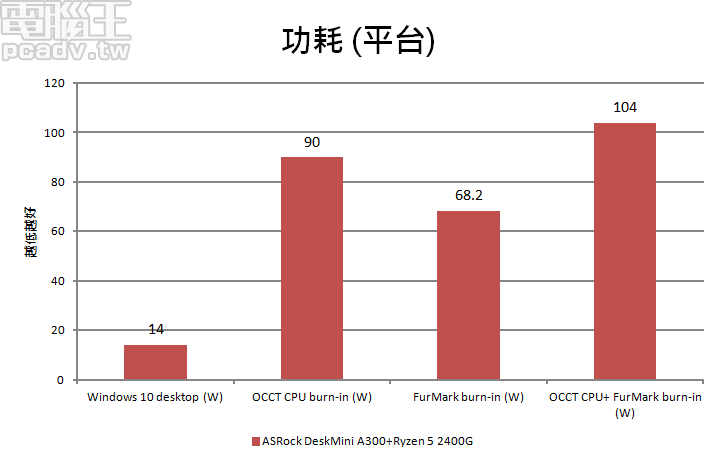

▲DeskMini A300 搭配 Ryzen 5 2400G 耗電量測試結果（變電家安裝於變壓器市電輸入側）。

ASRock 送測一併附上處理器散熱器裝置，採用該散熱器搭配 Ryzen 5 2400G，Windows 10 桌面待機溫度約為 36.4℃（室溫 23℃，以下亦同）、轉速約 2445RPM，OCCT、Furmark 分別燒機 10 分鐘最高可達 86.4℃、54.5℃，此時轉速約為 3191RPM、3221RPM。以分貝計距離 DeskMini A300 側面 300mm 量測噪音，待機與燒機的噪音量來到 39.5dB(A) 與 44.2dB(A)。

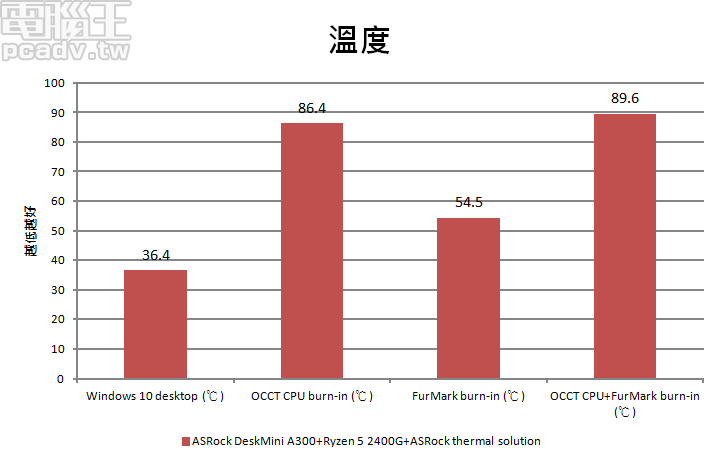

▲以 ASRock 散熱器搭配 Ryzen 5 2400G，於各種不同情境的溫度表現。

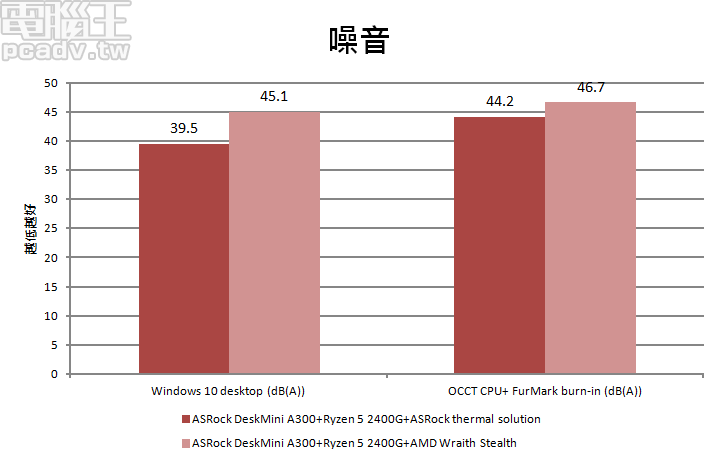

▲DeskMini A300 加上 Ryzen 5 2400G 並採用 ASRock 散熱器，待機與燒機噪音值可達 39.5dB(A) 與 44.2dB(A)。

進階測試釋疑

筆者手邊有 1 顆將內部熱介面材料更換成液態金屬散熱膏的 Ryzen 5 2400G，可以用來比較替換前後差異。同樣搭配 ASRock 散熱器的先決條件之下，開蓋上液金的溫度表現能夠再降個 4℃～11℃ 相當有感，但開蓋後無非喪失 AMD 原廠保固，敬請各位玩家斟酌。

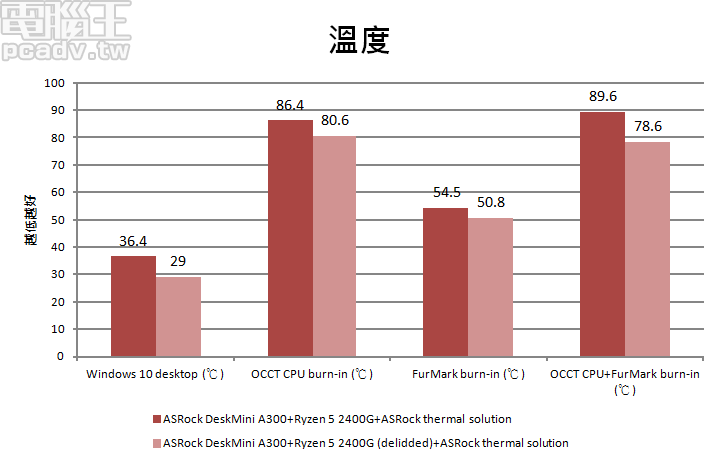

▲Ryzen 5 2400G 更換內部熱界面材料之後，溫度下降不少。

另一項需要玩家斟酌的地方，則是市售盒裝處理器隨附的原廠散熱器，Ryzen 3 2200G 與 Ryzen 5 2400G 包含 1 個 Wraith Stealth，雖然高度略大於 DeskMini A300 可容納的範圍，拆下 AMD 外殼裝飾環勉強可以塞入機身。依據下方的實測結果，Wraith Stealth 散熱器風扇轉速設定不高，燒機溫度高於 ASRock 散熱器，風扇也更接近金屬外殼通風口，風切聲不小。

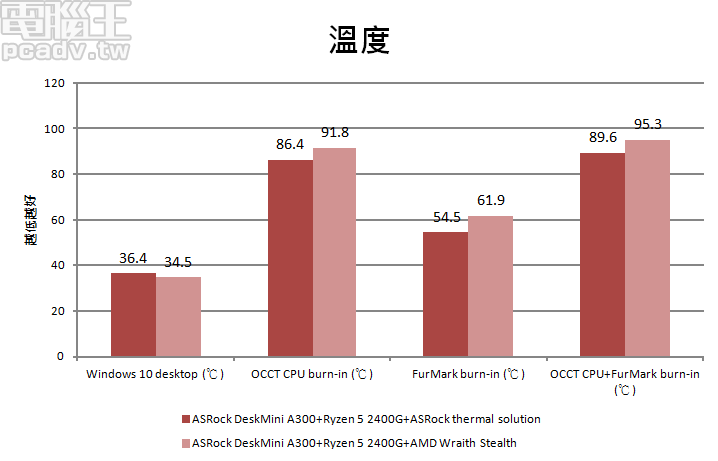

▲Wraith Stealth 因風扇轉速較慢，最高僅約 2000RPM 出頭，導致 Ryzen 5 2400G 溫度較高。

▲Wraith Stealth 拆除裝飾環可勉強塞入，但因風扇距離外殼太近，風切聲不小。

搶占市場空白處

喜歡自行動手調整影像輸出品質的使用者，AMD 代號 Raven Ridge 處理器可說是不錯的選擇，無需獨立顯示卡的額外花費，即可獲得 Fluid Motion 影片畫面補插功能，Vega 架構串流處理器也可以進行後處理動作，諸如銳利化、去雜訊等作業。

DeskMini A300 與自行組裝 Mini-ITX 主機相比，後者建置成本更高、體積更大，但是前者的擴充性卻不會輸給後者，提供 2 個 SATA 6Gb/s 和 2 個 M.2 2280 PCIe 3.0 x4。與常見的 Intel NUC 對決，桌上型處理器的能源效率自然比不上行動版，卻也因此獲得較高的繪圖效能與更合理的價位。

話雖如此，部分玩家內心尚未被壓垮的最後 1 根稻草為 PlayReady 3.0 驅動程式，AMD 已於去年版本先行支援 Polaris 架構，能夠播放 Netflix 4K/HDR 影片，但 Vega 架構遲遲未受支援，只是這個無形的壓力該由 AMD 扛起，而非合作廠商 ASRock。綜合通盤考量，筆者願意推薦 DeskMini A300 給 HTPC 影音播放需求、DIY 文書機、迷你電腦玩家。目前台灣通路可以見到新台幣 4,200 元以下價位，主機板保固 3 年，其餘零組件保固 1 年。

▲發揮 AMD APU 高度整合性、體積小巧、適切的繪圖與影音播放效能，最後加上迷人的價格定位，ASRock DeskMini A300 因而獲得編輯推薦。

產品資訊

ASRock DeskMini A300

測試平台

• 處理器：AMD Ryzen 5 2400G
• 記憶體：Micron Ballistix Sport LT DDR4-2666 8GB x 2
• 系統碟：Plextor M9PeGN 512GB
• 作業系統：Microsoft Windows 10 Pro 64bit 1803
