Jetson AGX XAVIER是Jetson家族中效能最強一員,它搭載8核心Arm架構處理器以及512個CUDA核心的繪圖處理器,並支援具桌面環境的Ubuntu作業系統,簡單的說就是台可以獨立運作的AI電腦。接下來就讓我們一起深入瞭解它的硬體架構與軟體應用。
針對AI開發的Arm電腦
NVIDIA在2018年12月發表了Jetson家族中效能最強的Jetson AGX Xavier,它採用8核心Arm v8.2 64bit處理器,搭配具512個CUDA核心的Volta架構繪圖處理器。此外Jetson AGX Xavier也為了強化AI運算效能而加入Tensor Core、NVIDIA深度學習加速器(Deep Learning Accelerator)、VLIW視訊處理器、影像訊號處理器(Image Signal Processor,ISP)等特化與輔助運算單元。
Jetson AGX Xavier採用Ubuntu作業系統,並提供圖型化介面的桌面模式,操作體驗與一般x86、x86-64版本的Ubuntu接近,使用上親合許多。在軟體的相容性方面,則支援NVIDIA CUDA、OpenVX、OpenGL、TensorRT、cuDNN、NVIDIA VisionWorks、JetPack、DeepStream、Isaac等API與開發工具,能夠節省開發者與企業時間與成本,有助於輕鬆開發新功能與改善系統效能表現。
Jetson AGX Xavier規格簡表
處理器:8核心NVIDIA Carmel(64bit、Armv8.2、2265MHz、8MB L2 + 4MB L3)
繪圖處理器:512核心Volta(1377MHz)+ 64核心Tensor Core
深度學習處理器:(2x) NVIDIA Deep Learning Accelerators
記憶體: 16GB 256-bit LPDDR4x(2133MHz、137 GB/s)
儲存媒體: 32GB eMMC 5.1
視訊處理器: 7-way VLIW Vision Accelerator
視訊編碼能力:(4x) 4Kp60 | (8x) 4Kp30 | (16x) 1080p60 | (32x) 1080p30
視訊解碼能力:(2x) 8Kp30 | (6x) 4Kp60 | (12x) 4Kp30 | (26x) 1080p60 | (52x) 1080p30
攝影機連接能力:(16x) MIPI CSI-2 lanes、(8x) SLVS-EC lanes
視訊輸出:(3x) eDP 1.4、DP 1.2、HDMI 2.0 @ 4Kp60
網路:10/100/1000 BASE-T Ethernet + MAC + RGMII
USB:(3x) USB 3.1 + (4x) USB 2.0
PCIe:(5x) PCIe Gen 4 controllers(支援1x8、1x4、1x2、2x1)
I/O:Dual CAN bus controller、UART、SPI、I2C、I2S、GPIO
消費電力:9.0V-20VDC輸入,具10W / 15W / 30W等功耗模式
▲ Jetson AGX Xavier採用Arm架構處理器搭配Volta架構繪圖處理器。

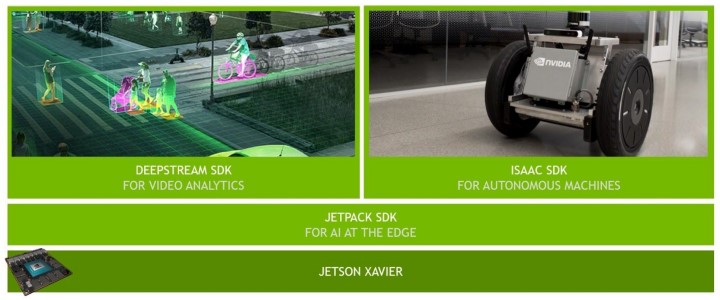

▲ NVIDIA的Jetson家族透過豐富的軟體與硬體建構完整AI生態系統。

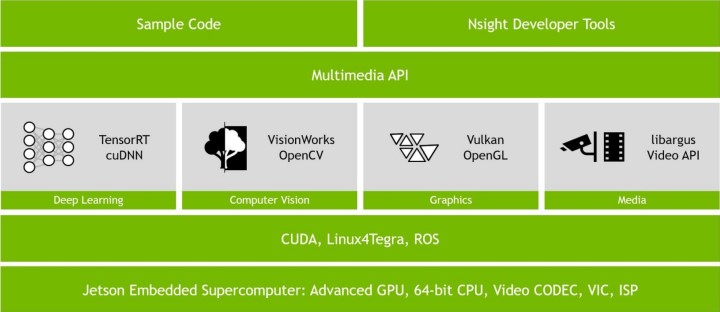

▲ JetPack SDK提供許多實用的AI程式開發工具與API。

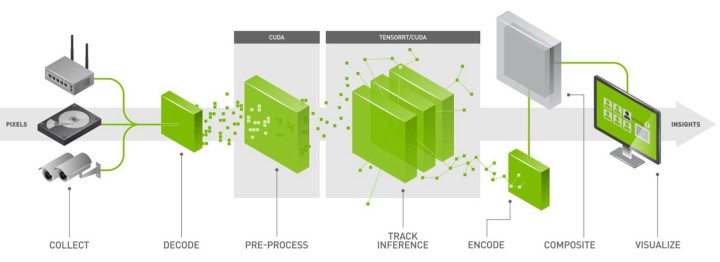

▲ DeepStream SDK可以加速影像辨識程式的開發。

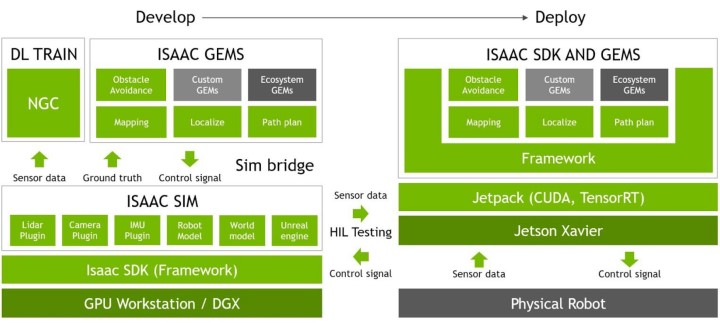

▲ Isaac SDK的用途在於開發、部屬機器人AI程式。
豐富I/O,吞吐量超大
筆者收到的測試樣品為Jetson AGX Xavier開發者套件(Developer Kit),為整合「散熱模組 + 核心主機板 + I/O擴充子板」的型式,簡單地說就是台小型的AI運算工作站,只要插上電源就可以開始使用,並提供多種工業標準的連接端子,方便開發者直接連接各式周邊設備,以下的介紹將以開發者套件為主。

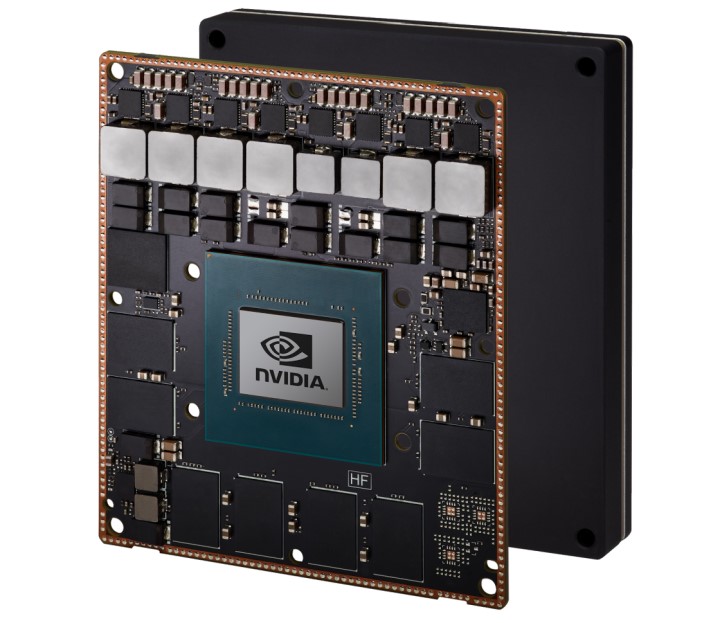

另一方面,商用買家也能向NVIDIA採購只有「核心主機板」的Jetson AGX Xavier模組(Module),或是搭配需要的周邊設備進行客製化,滿足安裝於不同裝置上的需求。
我們可以把Jetson AGX Xavier想像成1台桌上型個人電腦,但是它的處理器、繪圖處理器(即顯示卡)、記憶體焊主機板上無法更換。至於儲存裝置的部分,除了焊主機板上的eMMC以外,還能透過M.2、SATA、USB、microSD讀卡機(支援UFS)等介面擴充儲存容量。
另一方面,由於連接攝影機的能力對影像辨識功能來說相當重要,因此AGX Xavier也提供豐富的影像輸入端子,以發揮即時影像處理、辨識的長處。它具採用120腳針的Samtec QTH-060-01-H-D-A攝影機擴充端子,能夠支援最多6x2 lane組CSI(Camera Serial Interface,支援D-PHY、C-PHY),以及CAM_I2C、I2C、Clock、Control GPIO等功能。
此外AGX Xavier還有支援I2C、SPI、UART、I2S、CAN、D-MIC等功能的40-Pin GPIO端子,以及JTAG除錯端子,方便連接各式周邊裝置與開發時除錯之用。

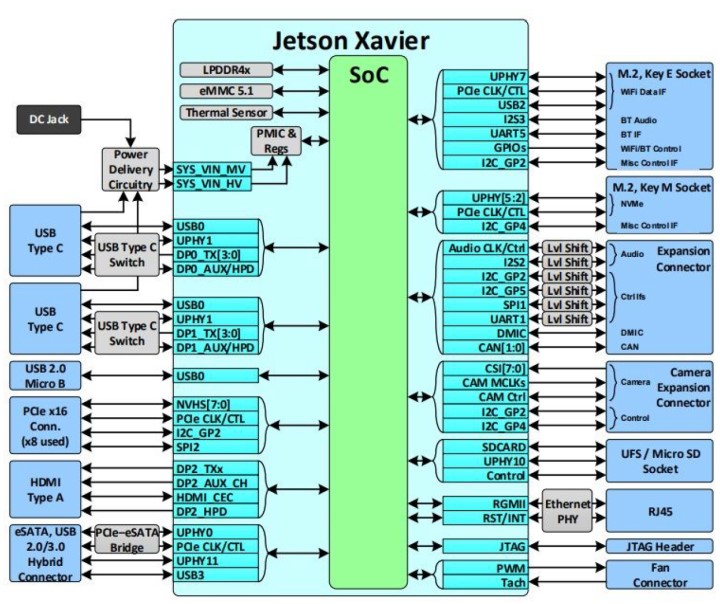

▲ Jetson AGX Xavier的功能方塊圖。

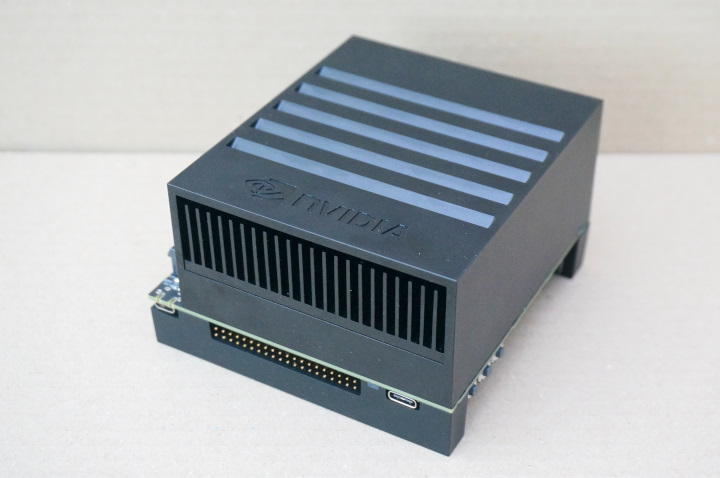

▲ 機身外觀四四方方,帶著相當強烈的工業風格。
▲ 上半部的核心主機板與散熱模組佔了大部份空間,下半部的I/O擴充子板佔不到一半。

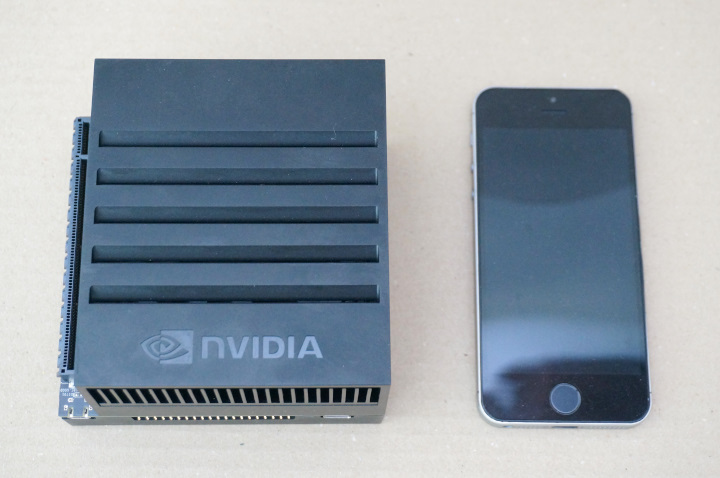

▲ 外觀尺寸約為10.6 x 10.6 x 6.5公分,以電腦來說相對小巧。圖中對比的手機為Apple iPhONE SE。

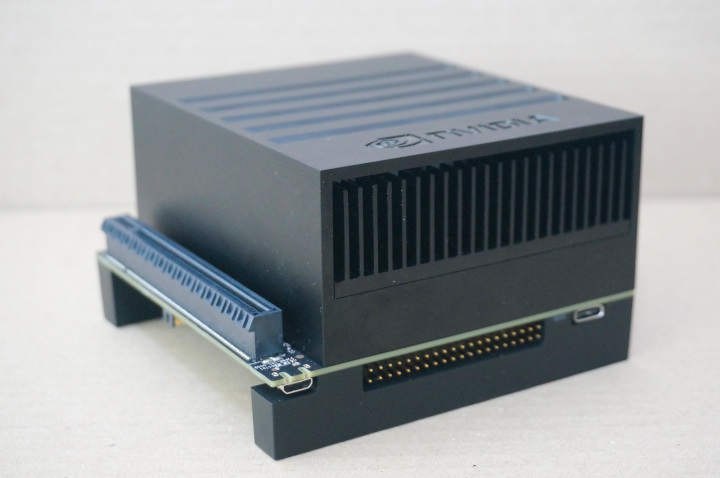

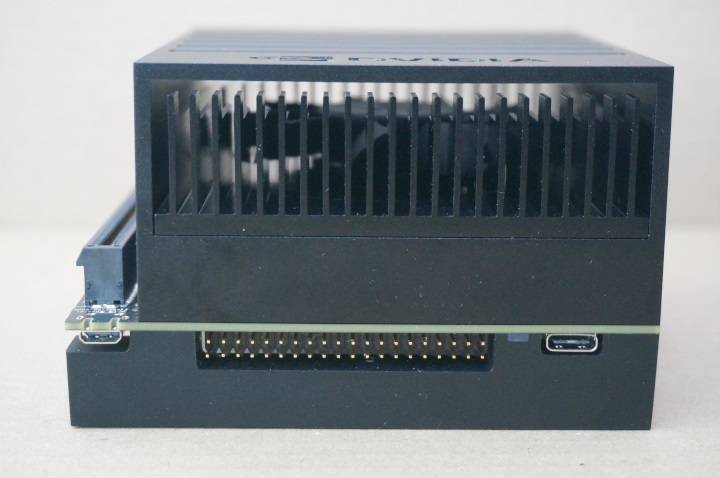

▲ 機身正面設有GPIO與USB Micro-B、USB Type-C。

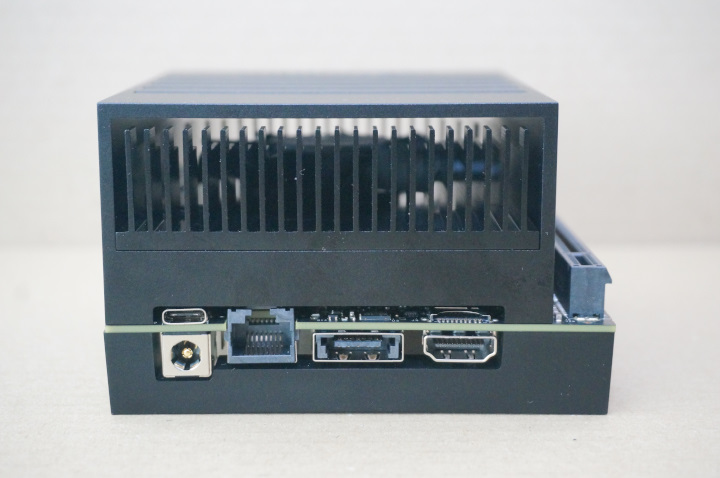

▲ 背面則有USB Type-C、microSD讀卡機、電源、RJ-45、USB 2.0/ SATA複合、HDMI等端子。

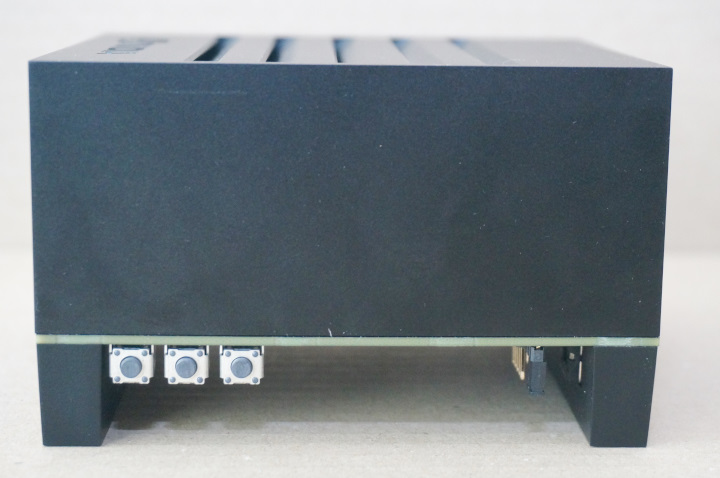

▲ 側面擇有電源、Recovery、重置等按鍵。

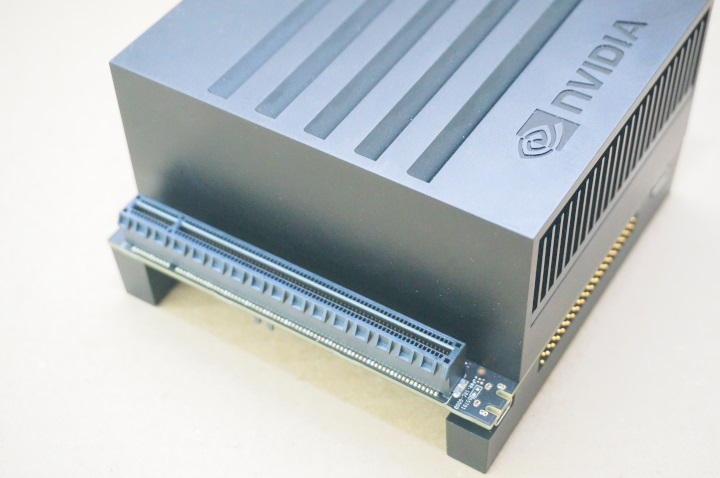

▲ I/O子板有1組PCIe 16x插槽,可以用於連接擴充卡。
▲ 機身底部的M.2 Key E插槽相容PCIe x1、USB 2.0、I2S、UART、I2C等傳輸規範,也可以連接Wi-Fi無線網路、藍牙等介面卡。

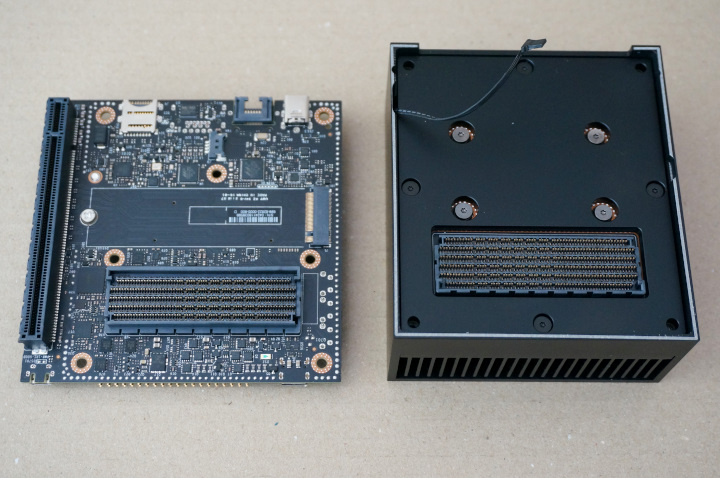

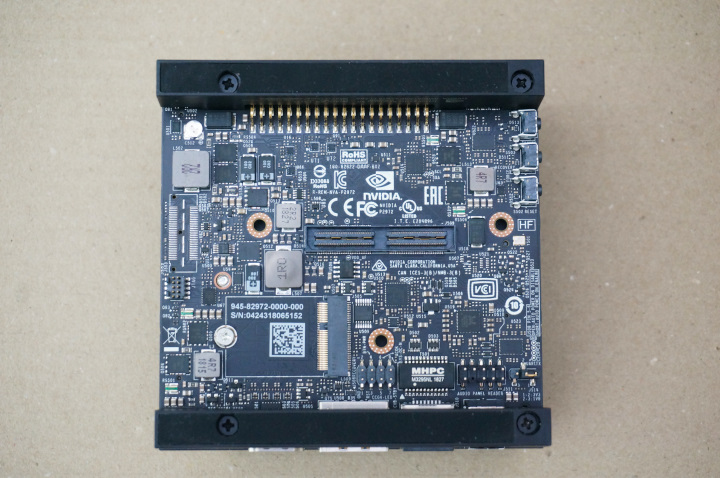

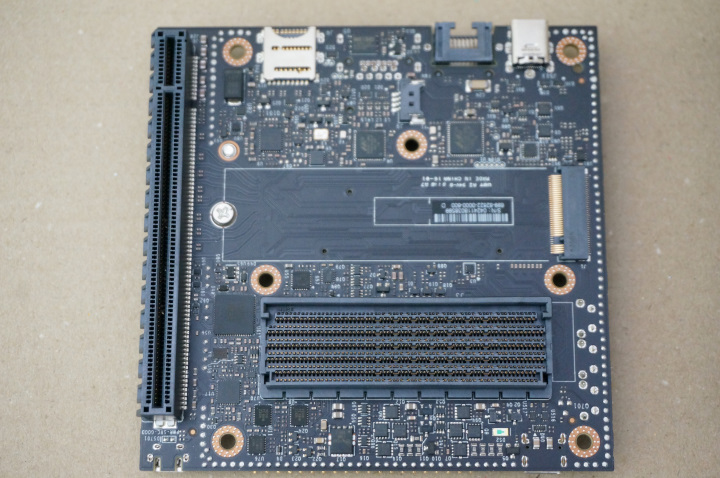

▲ 將子板拆下後,可以看到具699-Pin的主機板、子板連接端子。
▲ M.2 Key M插槽為於子板裡側,相容PCIe x4與NVMe,可以連接固態硬碟。
優勢在於電力效率
Jetson AGX Xavier設計的情境為搭載於終端裝置上進行邊緣運算,因此尺寸、耗電量、發熱量都需要考慮周全,因此它的目標並不是在追求最高的效能,而是整體的平衡,在越過效能門檻的前題下,盡量縮小尺寸與省電。
根據NVIDIA提供的資料,Jetson AGX Xavier在ResNet-50影像辨識的效能表現領先於由INTEL Core i7搭配NVIDIA GeForce GTX 1070所建構的桌上型電腦,而且耗電量大約只有後者的1/10,可見Jetson AGX Xavier在AI運算領域的電力效率確實相對出色。
至於在實際效能對比部分,筆者則要說聲報歉,因為手上缺乏其他如Intel Neural Compute Stick、Coral dev board或是Jetson Nano等其他家族成員,因此僅引用NVIDIA提供與Jetson TX2對比數據進行說明。
Jetson AGX Xavier受益於512個核心的Volta核心繪圖處理器與深度學習處理器等特化運算單元,可以帶來32 TOPS峰值運算RAW AI運算效能,與Jetson TX2相比成長了18倍,進步幅度相當可觀。

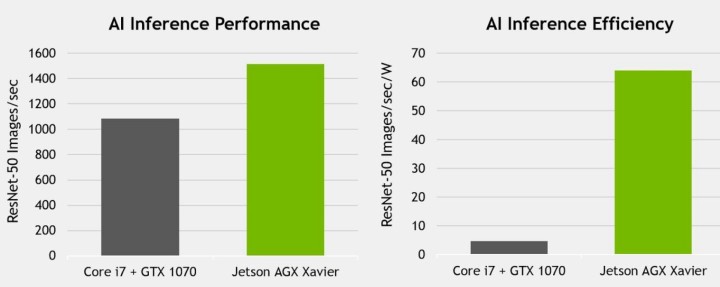

▲ Jetson AGX Xavier在ResNet-50影像辨識的效能約為桌上型電腦對照組的1.5倍,但耗電量大約只有1/10,電力效率相對出色。

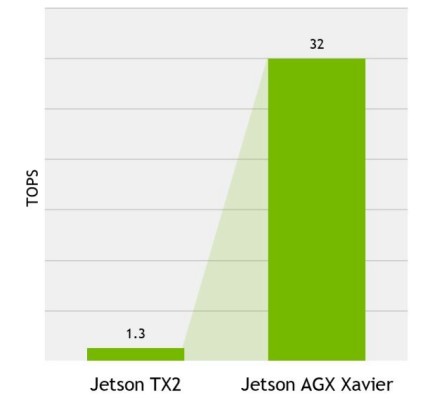

▲ Jetson AGX Xavier的Raw AI運算效能高達32 TOPS,是Jetson TX2的18倍。

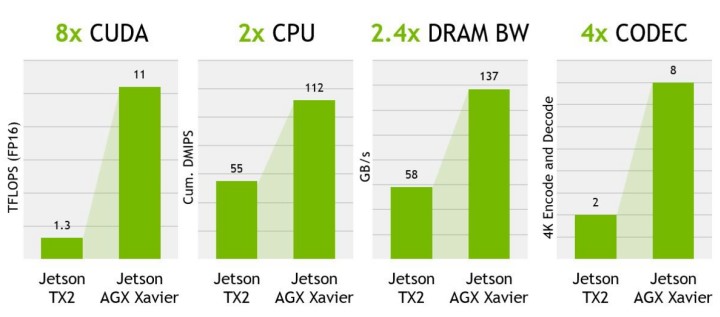

▲ Jetson AGX Xavier在繪圖處理器、處理器、記憶體頻寬、4K影像編/解碼表現也都有長足進步。
在瞭解了硬體規格之後,筆者將在下篇文章中透過實際操作範例程式的方式,讓讀者瞭解Jetson AGX Xavier在AI運算領域能夠發揮的功能與表現。
