GIGABYTE AORUS Liquid Cooler 240 一體式水冷測試,圓形 LCD 液晶螢幕與 RGB 風扇更有獨特性

T客邦127

發佈時間: 2019-10-24 08:12

更新時間: 2019-10-24 08:12

訂閱文章

GIGABYTE AORUS 電競品牌產品項目越趨完整,繼空冷散熱器 ATC700、ATC800 之後,再推出 AIO 一體式水冷系統 AORUS Liquid Cooler,共有 240、280、360 3 種散熱排尺寸,除了採用 RGB FusION 風扇之外,水冷頭與幫浦加裝一片直徑 60mm 液晶螢幕,美觀更可提供實用性資訊。

一個 Asetek、各自表述

水冷大廠 Asetek 擁有水冷頭與幫浦結合成一體的專利,因此不少廠商均選擇與 Asetek 合作,由 Asetek 提供 AIO 一體式水冷基礎結構,如水冷頭、幫浦、水管、散熱排等,廠商可依據實際需求對其進行客製化選擇,接著再由廠商自行決定要為此一體式水冷加裝何種特色,譬如搭配不同種類風扇型號是最常見的方式。

由於處理器核心數量與時脈大戰不曾停歇,加上主流市場高階款式 TDP 突破 100W、近年新增的 HEDT 平台突破 200W,不少處理器款式更擁有機會演算法,運作溫度越低,越有機會自動超頻至較高的時脈,因此一體式水冷系統相對於過去,大眾使用者接受程度更高,在廠商相互競爭之下,市場上也不乏價位相當親民的產品問世。

GIGABYTE AORUS 電競產品近期相當積極進軍玩家 gaming room,目前除了 CPU 處理器還無法掛上 GIGAYBTE 或是 AORUS 品牌,其餘主機各個零組件均有 GIGABYTE 或是 AORUS 字樣,提升品牌能見度。處理器散熱器產品線則是繼 ATC700、ATC800,進一步踏入 AIO 一體式水冷領域。

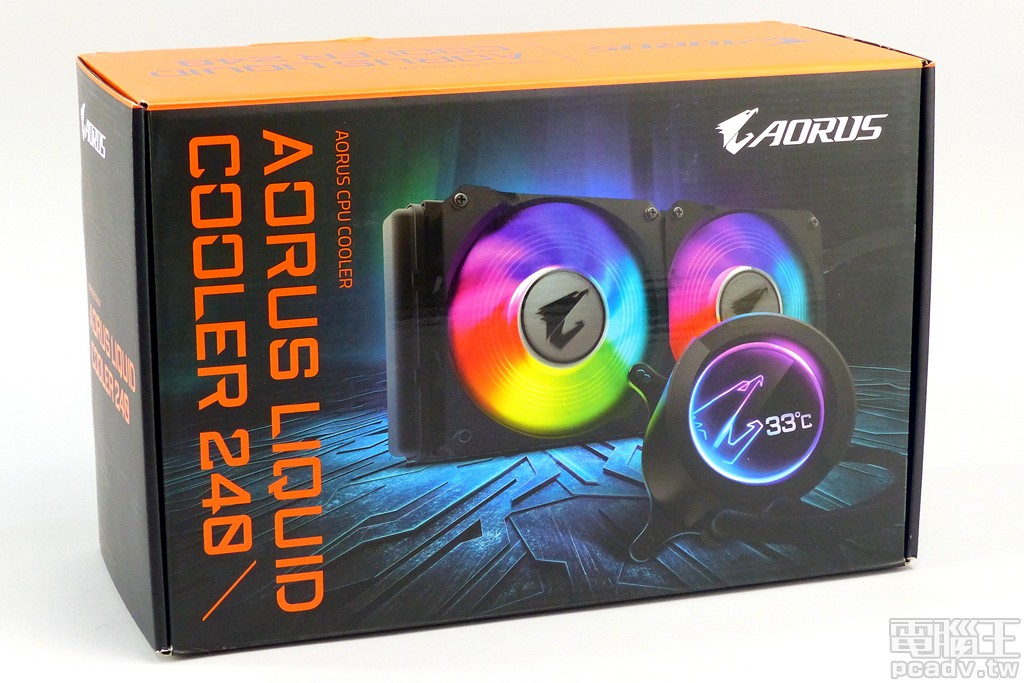

▲ GIGABYTE AORUS 產品線延伸至一體式水冷散熱器,推出 AORUS Liquid Cooler 240、280、360 散熱排版本。本次測試為 240mm 散熱排版本,外包裝主視覺表現 RGB 風扇與圓形 LCD 螢幕特色。GIGABYTE AORUS 產品線延伸至一體式水冷散熱器,推出 AORUS Liquid Cooler 240、280、360 散熱排版本。本次測試為 240mm 散熱排版本,外包裝主視覺表現 RGB 風扇與圓形 LCD 螢幕特色。

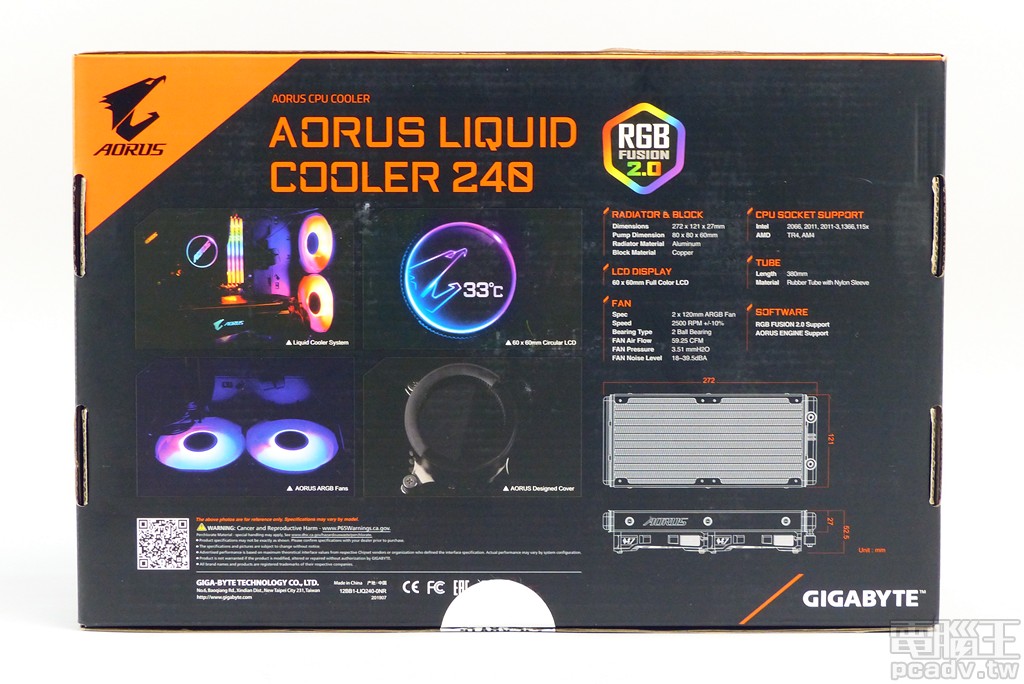

▲ 產品外包裝背面同樣以 RGB 與 LCD 螢幕為主,並附加產品規格與尺寸供使用者參考。產品外包裝背面同樣以 RGB 與 LCD 螢幕為主,並附加產品規格與尺寸供使用者參考。

GIGABYTE AORUS Liquid Cooler 此一系列產品除了常見特色,風扇選用具備可定址 RGB LED、相容自家 RGB Fusion 同步特效,並於水冷頭、幫浦上方加裝 1 個圓形 60mm LCD 螢幕。在水冷頭上方加裝螢幕並非是 GIGABYTE 創舉,但各廠之間「兄弟爬山、各自努力」,誰可以玩出個名堂,誰就吸引到消費者的目光進而選購。

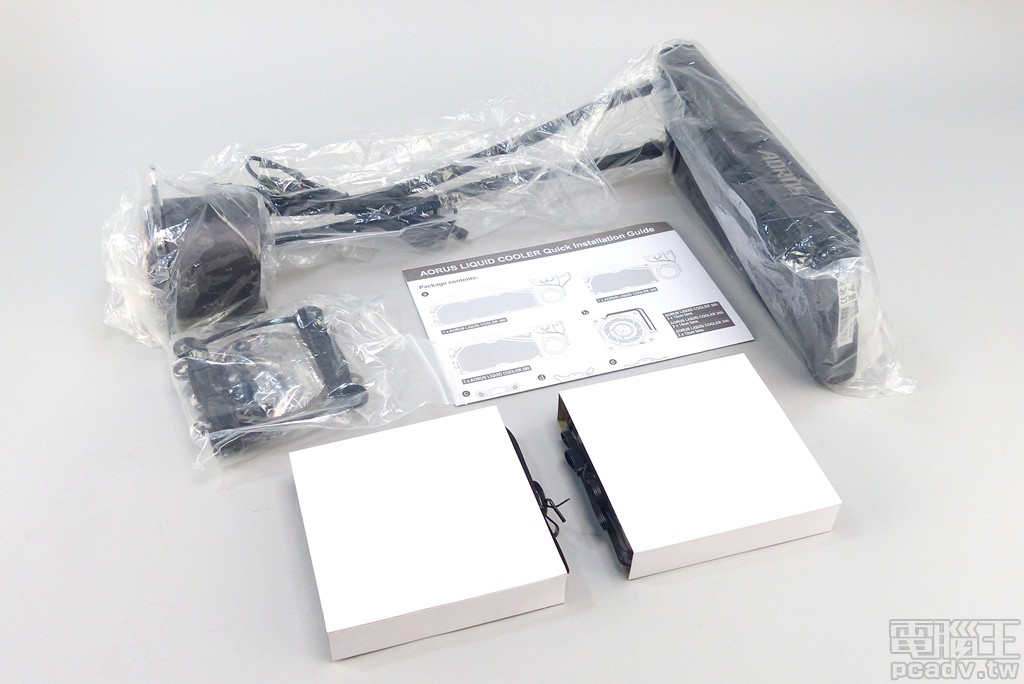

▲ AORUS Liquid Cooler 包裝內容含有 1 個一體式水冷散熱器、1 個螺絲與扣具包、1 張說明書、240 版本附屬 2 個 120mm 風扇(280 版本附屬 2 個 140mm 風扇、360 版本附屬 3 個 120mm 風扇)。AORUS Liquid Cooler 包裝內容含有 1 個一體式水冷散熱器、1 個螺絲與扣具包、1 張說明書、240 版本附屬 2 個 120mm 風扇(280 版本附屬 2 個 140mm 風扇、360 版本附屬 3 個 120mm 風扇)。

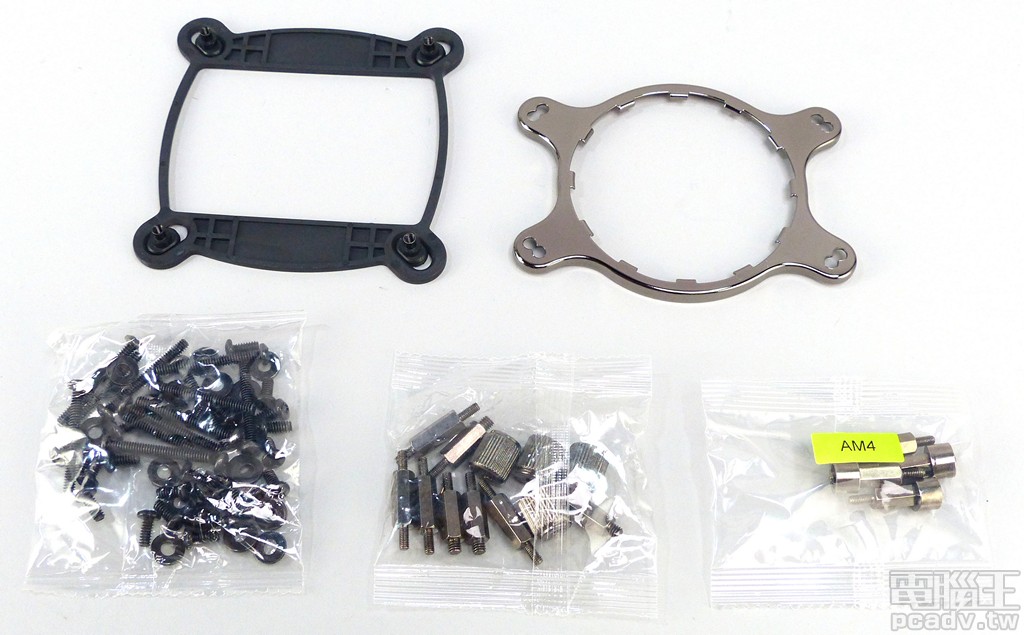

▲ AORUS Liquid Cooler 均支援 Intel 與 AMD 現役主流與 HEDT 平台,AM4 需使用主機板隨附強化背板、TR4 扣具則隨附於 Ryzen Threadripper 處理器盒裝之內。AORUS Liquid Cooler 均支援 INTELAMD 現役主流與 HEDT 平台,AM4 需使用主機板隨附強化背板、TR4 扣具則隨附於 Ryzen Threadripper 處理器盒裝之內。

GIGABYTE AORUS Liquid Cooler 240 規格

  • 處理器腳位:Intel LGA 1150∕1151∕1152∕1155∕1156∕1366∕2011∕2011-3、AMD AM4∕TR4(mounting bracket in TR4 retail package)
  • 散熱器:一體式水冷、銅底鋁排、約 22FPI
  • 風扇:120 mm x 2、2500 RPM、12V/0.28A、雙滾珠軸承
  • 其它:60mm LCD、RGB Fusion 2.0
  • 尺寸:水冷頭 80 x 80 x 60(mm)、水冷散熱排 272 x 121 x 27(mm)

Asetek 第六代水冷

AORUS Liquid Cooler 全系列均由 Asetek 提供一體式水冷散熱器基礎架構,採用該廠第六代設計。相對於第五代,第六代水冷頭的出水、入水口移回第四代的側邊設計,第五代則是直接從正上方進出,因此第六代水冷頭上方空出更大的面積,能夠讓 AORUS 加裝自己的特色。

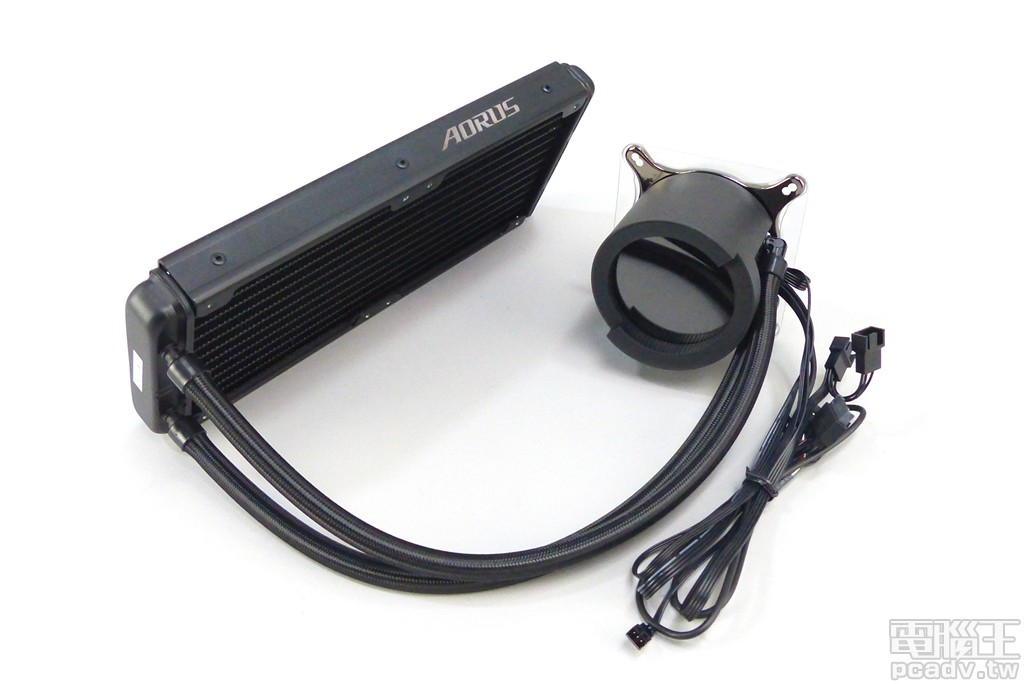

▲ AORUS Liquid Cooler 240 一體式水冷主體。AORUS Liquid Cooler 240 一體式水冷主體。

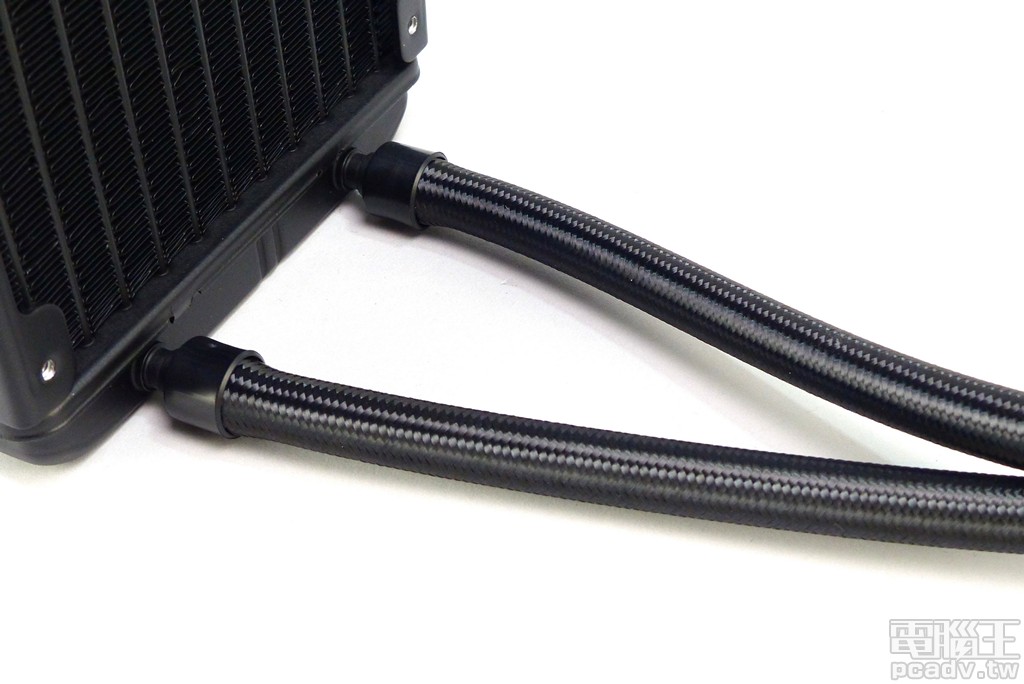

▲ 據悉 Asetek 第六代水冷產品設計,針對水管液體滲漏部分加強防堵。據悉 Asetek 第六代水冷產品設計,針對水管液體滲漏部分加強防堵。

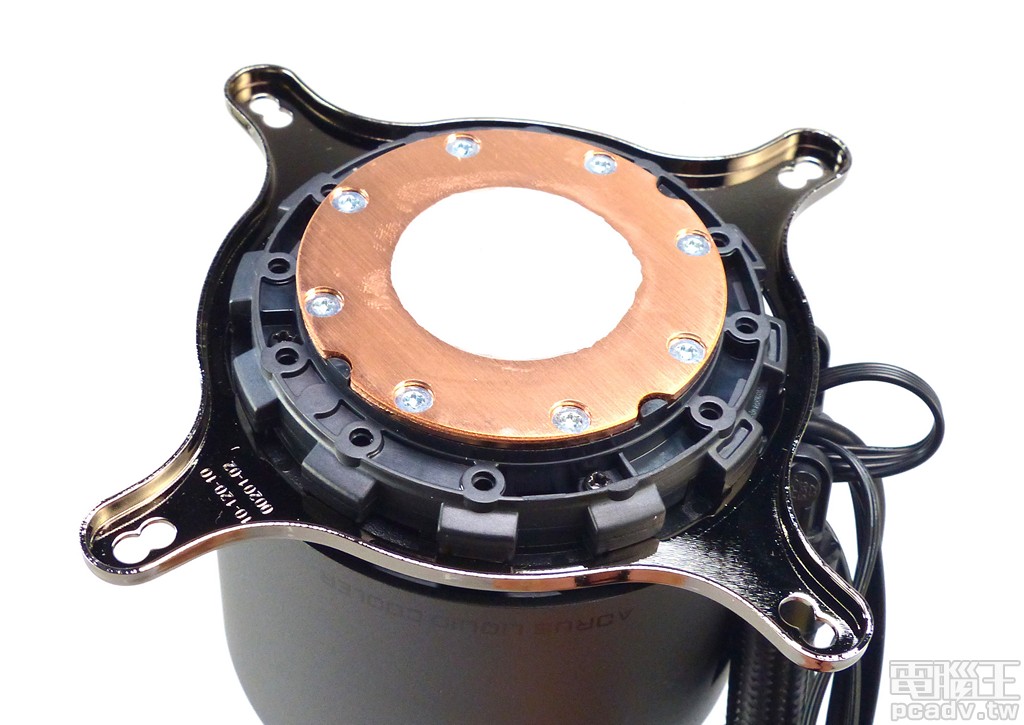

▲ AORUS Liquid Cooler 水冷頭採用銅質金屬設計,並預先塗佈散熱膏,同時也先行安裝 Intel LGA 115x 系列扣具。AORUS Liquid Cooler 水冷頭採用銅質金屬設計,並預先塗佈散熱膏,同時也先行安裝 Intel LGA 115x/2011 系列扣具。

第六代電機部分具聞略有改善,增加能源使用效率以及降低運轉噪音,水管部分也針對滲漏性加以防堵,整體而言第六代算是第五代設計的微幅改進,散熱效能亦有增加但變化不顯著。AORUS Liquid Cooler 散熱排則是標準設計,選用一般厚度 27mm,水道與鰭片均為鋁質金屬,鰭片密度約為 22FPI。

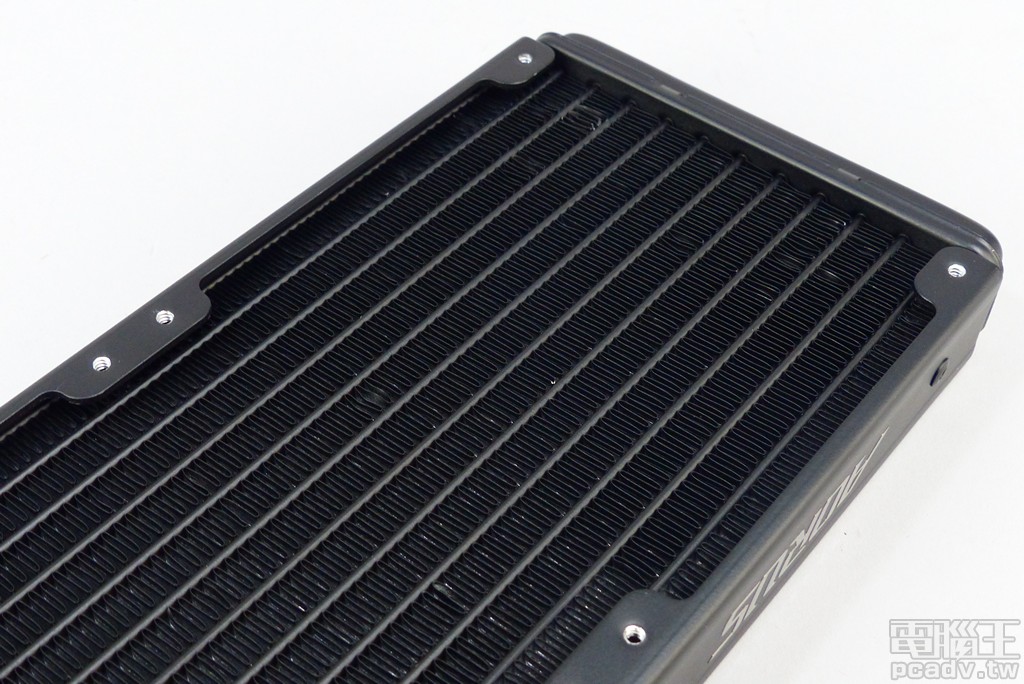

▲ AORUS Liquid Cooler 散熱排水道與鰭片採用鋁材質,鰭片密度約為 22FPI,並於外側噴塗黑色漆面。AORUS Liquid Cooler 散熱排水道與鰭片採用鋁材質,鰭片密度約為 22FPI,並於外側噴塗黑色漆面。

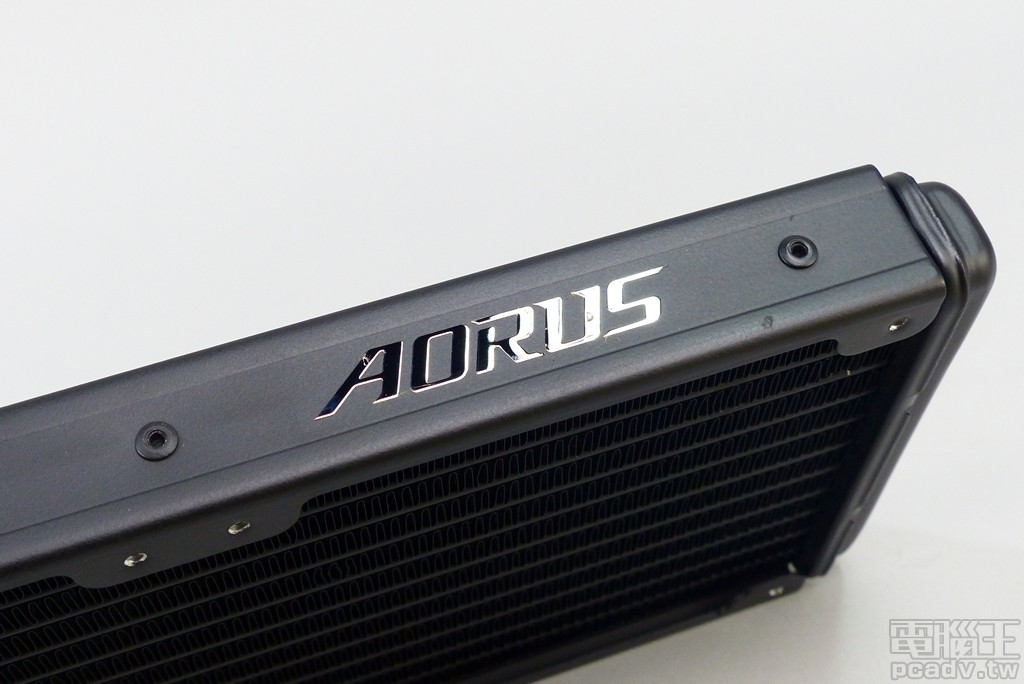

▲ GIGABYTE 額外於散熱排的側面貼上 AORUS 金屬貼紙,增加產品質感賣相,但考量到機殼內部安裝方向不一的情況,或許讓玩家自行黏貼會更好。GIGABYTE 額外於散熱排的側面貼上 AORUS 金屬貼紙,增加產品質感賣相,但考量到機殼內部安裝方向不一的情況,或許讓玩家自行黏貼會更好。

水冷頭上方,GIGABYTE 安排 1 個直徑 60mm LCD 螢幕,差不多涵蓋整個水冷頭。外覆機構採用金屬噴砂陽極處理,並直接印有「AORUS LIQUID COOLER」字樣,就連水管附近的飾板也不放過,設有 AORUS 幾何亮面圖騰。

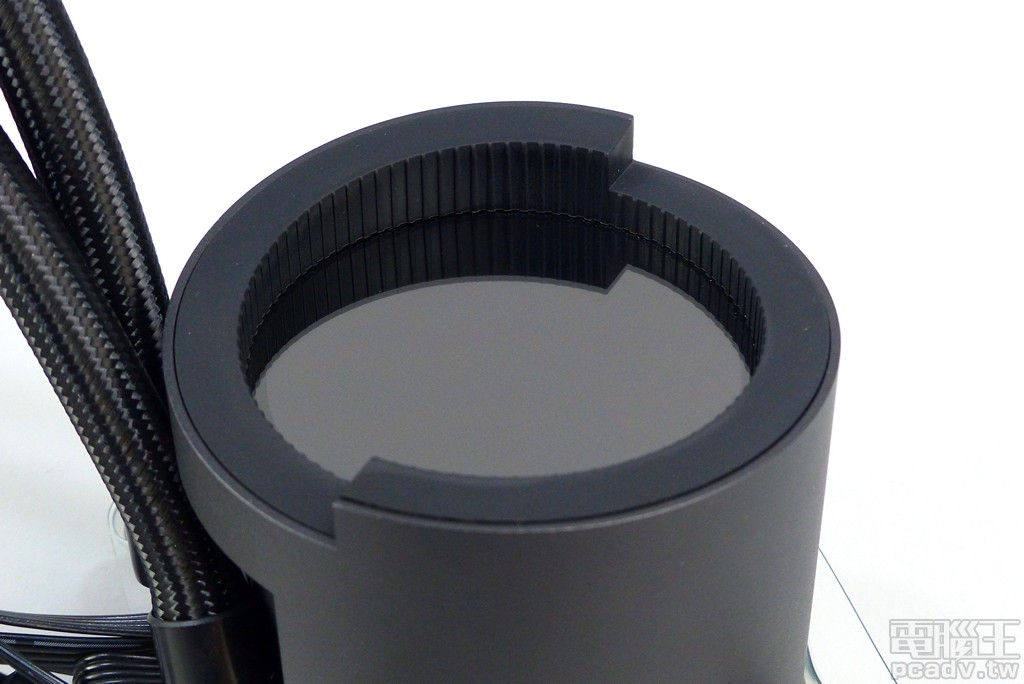

▲ GIGABYTE 替 AORUS Liquid Cooler 水冷頭上方加裝直徑 60mm LCD 液晶螢幕,內環還有特殊突起造型設計。GIGABYTE 替 AORUS Liquid Cooler 水冷頭上方加裝直徑 60mm LCD 液晶螢幕,內環還有特殊突起造型設計。

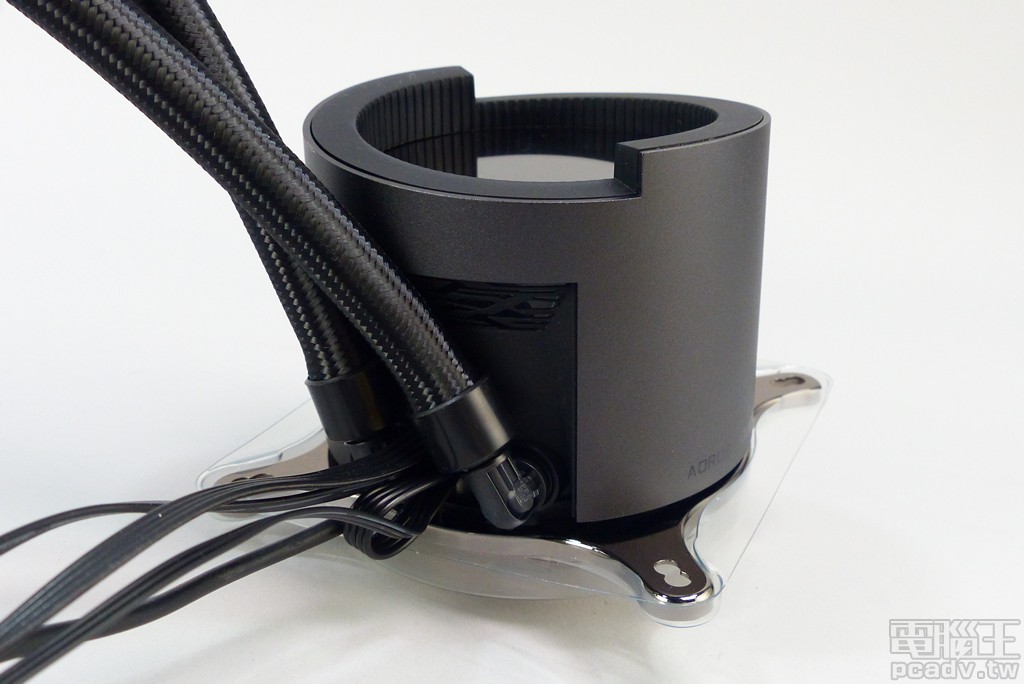

▲ AORUS Liquid Cooler 水冷頭上方外覆機構以金屬噴砂陽極處理外殼包覆,外觀質感頗佳。AORUS Liquid Cooler 水冷頭上方外覆機構以金屬噴砂陽極處理外殼包覆,外觀質感頗佳。

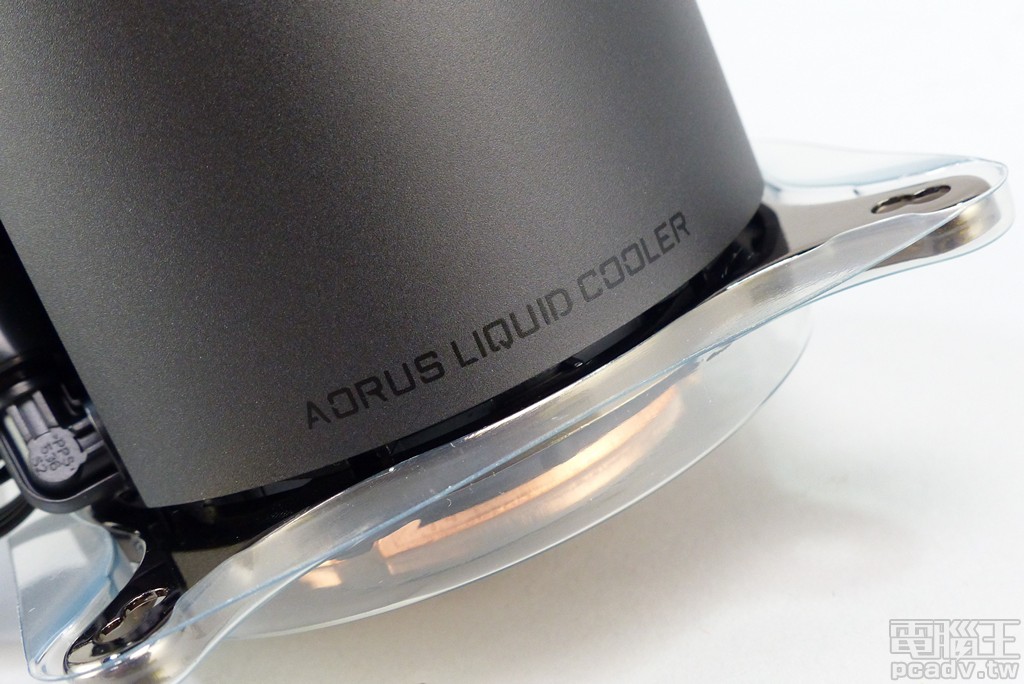

▲ 水冷頭外殼一隅印製「AORUS LIQUID COOLER」字樣。水冷頭外殼一隅印製「AORUS LIQUID COOLER」字樣。

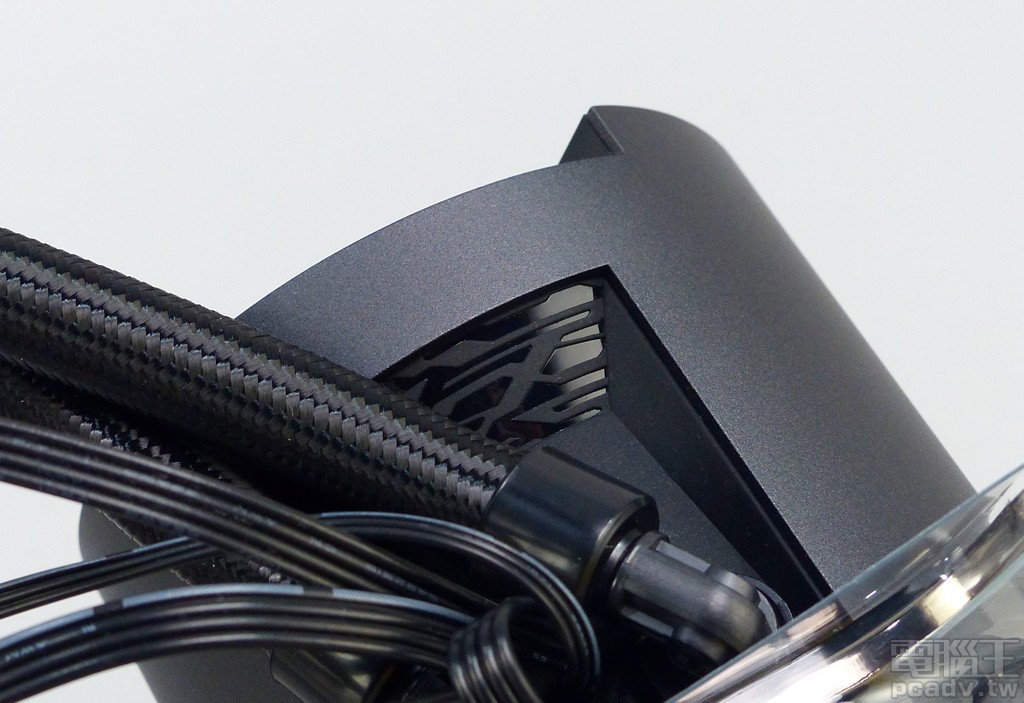

▲ 小細節決定產品成敗,水冷頭出水口附近的飾板亦有 AORUS 幾何亮面圖騰。小細節決定產品成敗,水冷頭出水口附近的飾板亦有 AORUS 幾何亮面圖騰。

2 個 120mm 風扇則是 Power Logic 品牌產品,選用雙滾珠軸承壽命長達 7 萬小時,最高轉速約為 2500RPM、噪音值為 39.5dBA。性能規格部分,風流量達 59.25 CFM、風壓 3.51mm H2O,同時也別忘了這款風扇支援數位可定址 RGB 燈光設計,直接由水冷頭上方外加的 Holtek 微控制器控制。

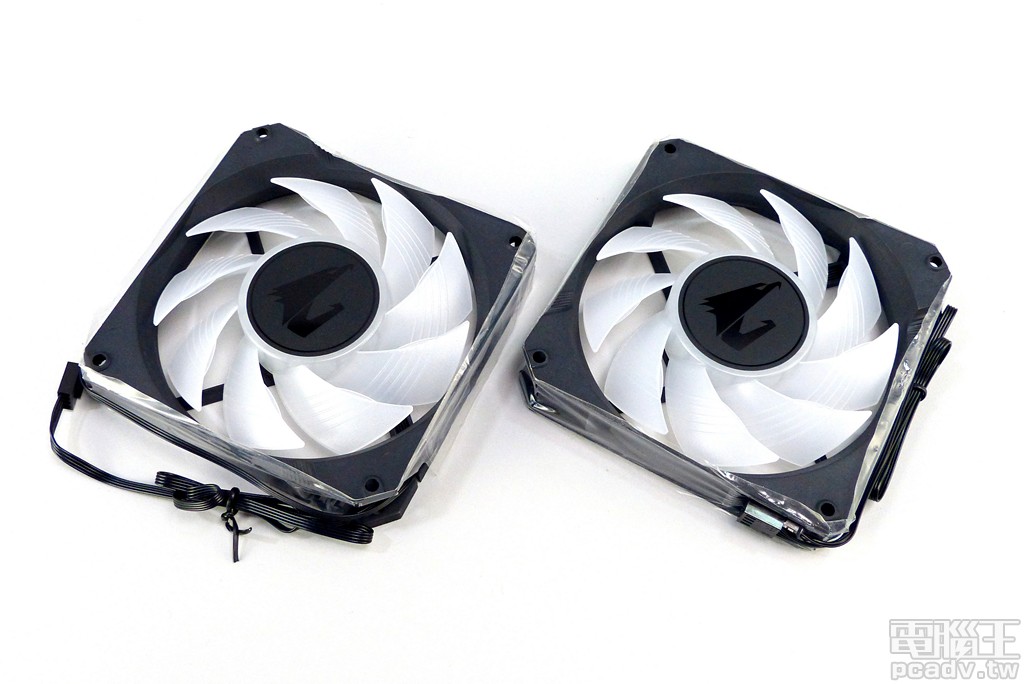

▲ 依據水冷散熱排尺寸,AORUS Liquid Cooler 隨機附屬不同大小與數量的雙滾珠軸承可定址 RGB 風扇,譬如 240 版本附屬 2 個 120mm。依據水冷散熱排尺寸,AORUS Liquid Cooler 隨機附屬不同大小與數量的雙滾珠軸承可定址 RGB 風扇,譬如 240 版本附屬 2 個 120mm。

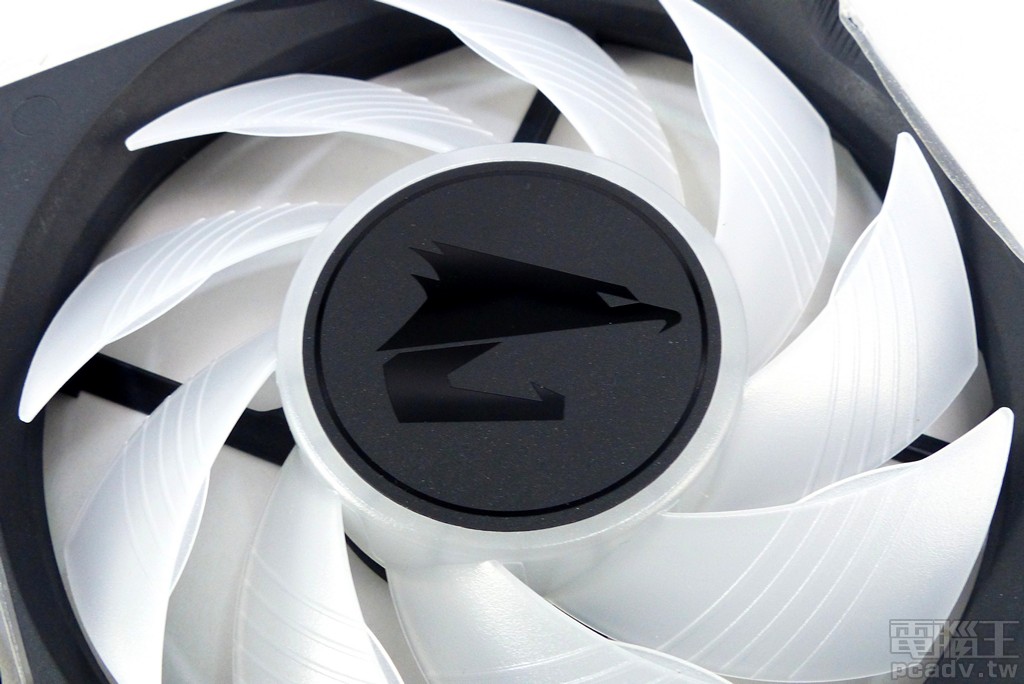

▲ 強化 AORUS 品牌印象,風扇中央貼上代表性鷹頭壓克力貼紙。強化 AORUS 品牌印象,風扇中央貼上代表性鷹頭壓克力貼紙。

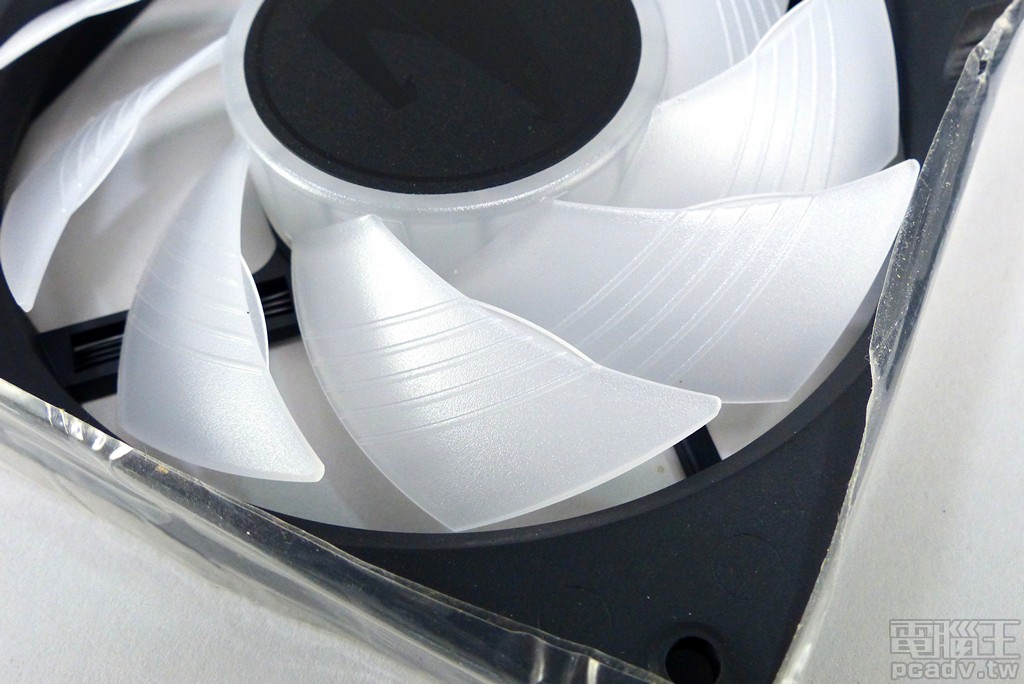

▲ 葉片選用乳白色系,以便散射中央電機部所發出的 RGB 光芒,細看可發現葉片表層具有 5 條引導空氣流動的紋路,前端也有個細小突出部。葉片選用乳白色系,以便散射中央電機部所發出的 RGB 光芒,細看可發現葉片表層具有 5 條引導空氣流動的紋路,前端也有個細小突出部。

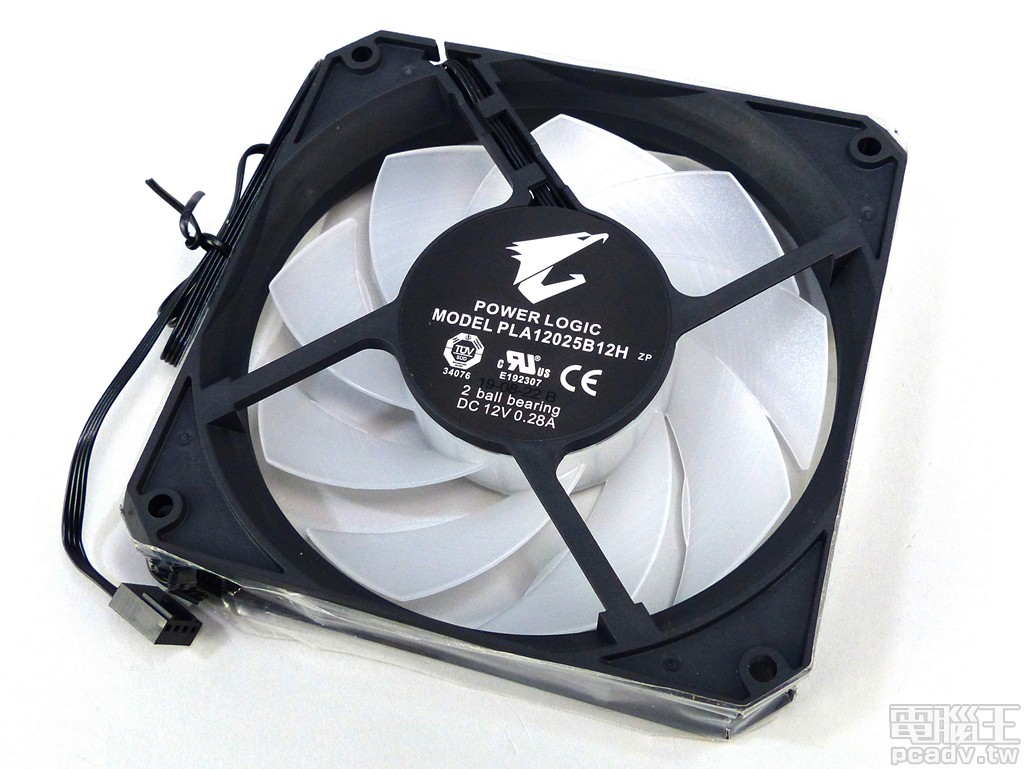

▲ 風扇製造商為 Power Logic,型號為 PLA12025B12H,轉速達 2500RPM,採用雙滾珠軸承壽命長達 7 萬小時。風扇製造商為 Power Logic,型號為 PLA12025B12H,轉速達 2500RPM,採用雙滾珠軸承壽命長達 7 萬小時。

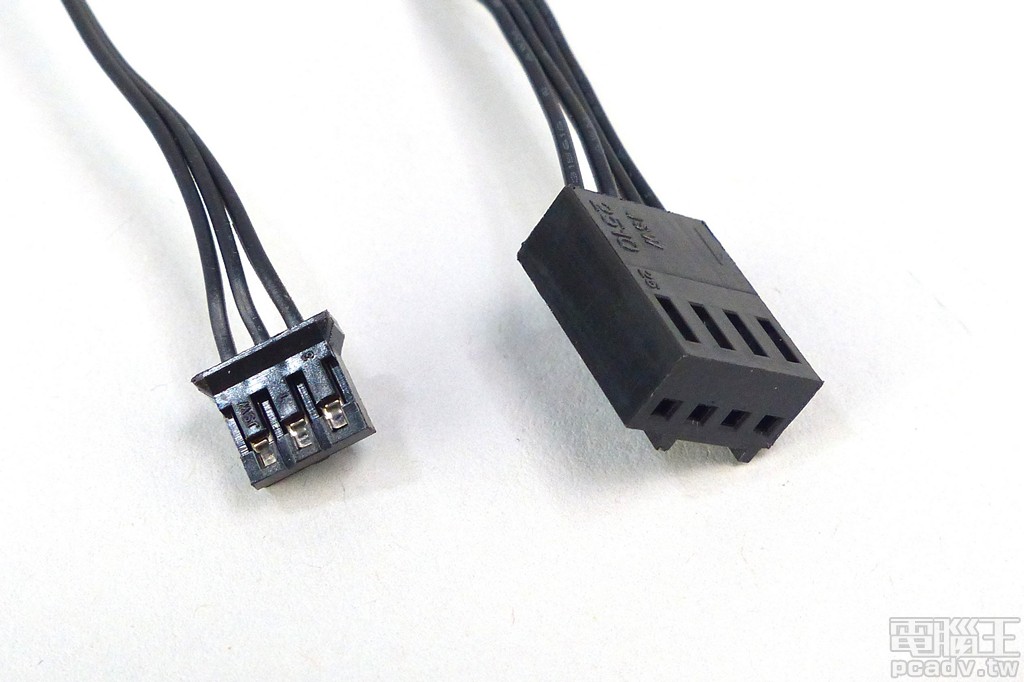

▲ 風扇連結線材包含 1 個標準 4pin 插頭(可接受 PWM 訊號調整轉速),另外 1 個 3pin 插頭用以傳遞數位可定址 RGB 電力以及控制訊號。風扇連結線材包含 1 個標準 4pin 插頭(可接受 PWM 訊號調整轉速),另外 1 個 3pin 插頭用以傳遞數位可定址 RGB 電力以及控制訊號。

(下一頁:多功能 60mm 液晶螢幕與上機實測)

自訂液晶螢幕內容

AORUS Liquid Cooler 附加 60mm 液晶螢幕與可定址 RGB 風扇,因此需要軟體方面配合控制。ARGB 風扇部分沿用自家 RGB Fusion 2.0 同步軟體,可自訂風扇 RGB 燈光效果、顏色、動畫時間快慢等,亦同步新增 60mm 液晶螢幕內容選項,提供 3 種 Enthusiast(AORUS 圖示與部分處理器資訊)、1 種 Function(處理器與散熱器資訊輪播)、1 種自訂圖案、2 種自訂文字等共 7 種顯示模式。

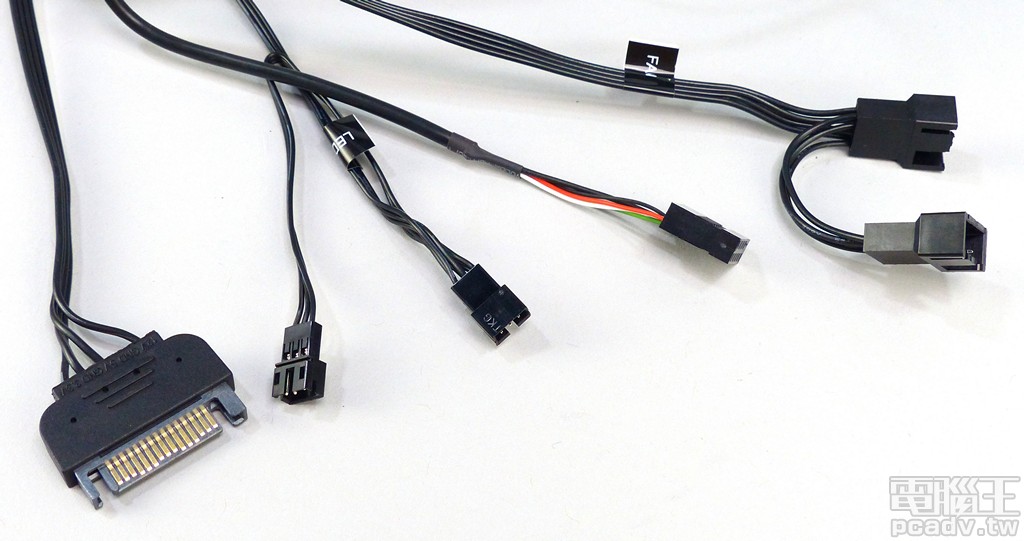

▲ AORUS Liquid Cooler 水冷頭線材,從左至右分別為 SATA 電源輸入、2 個可定址 RGB 插座、USB 前面板擴充針腳線材、2 個風扇插座。由此可得知,AORUS Liquid Cooler 幫浦與風扇轉速控制並無法由主機板 super io 內建機制控速,亦不輸出轉速資訊至主機板,玩家須進入 UEFI 介面將 CPU 風扇損毀警示關閉。AORUS Liquid Cooler 水冷頭線材,從左至右分別為 SATA 電源輸入、2 個可定址 RGB 插座、USB 前面板擴充針腳線材、2 個風扇插座。由此可得知,AORUS Liquid Cooler 幫浦與風扇轉速控制並無法由主機板 Super I/O 晶片內建機制控速,亦不輸出轉速資訊至主機板,玩家須進入 UEFI 介面將 CPU 風扇損毀警示關閉。

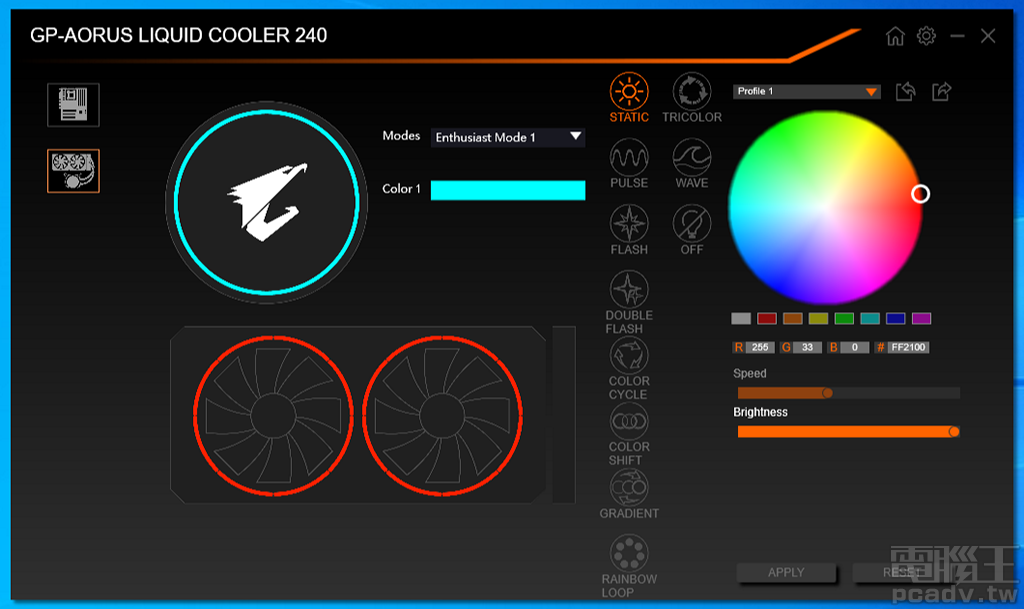

▲ RGB Fusion 2.0 同步軟體除了能夠控制風扇 RGB 燈光效果,亦可選擇 60mm 液晶螢幕顯示內容。RGB Fusion 2.0 同步軟體除了能夠控制風扇 RGB 燈光效果,亦可選擇 60mm 液晶螢幕顯示內容。


▲AORUS Liquid Cooler 風扇可定址 RGB 燈光效果示意影片。


▲AORUS Liquid Cooler 60mm 液晶螢幕顯示內容示意影片。

由於 AORUS Liquid Cooler 轉速控制不經由主機板 Super I/O 晶片,僅可透過 USB 前面板擴充針腳線材進行溝通,因此 GIGABYTE 在此安排 AORUS Engine 負責(原先負責控制顯示卡風扇與超頻的軟體)。AORUS Engine 內建 4 種幫浦轉速設定檔、6 種風扇轉速設定檔,預設設定均為 balanced,幫浦轉速固定於 1950RPM,處理器溫度 30℃ 以下風扇固定為 1500RPM、50℃ 提升至約 1800RPM、65℃ 以上則全速運轉。

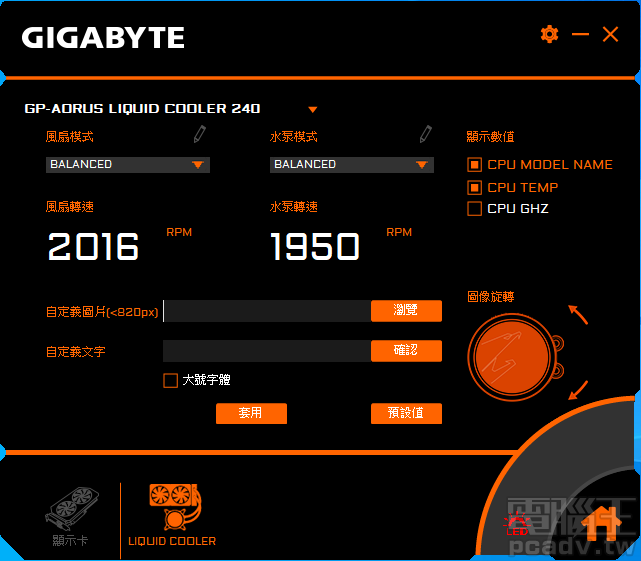

▲ AORUS Liquid Cooler 採用 AORUS Engine 控制幫浦與風扇轉速,內建多種預先設定檔,幫浦最高轉速約為 2800RPM。AORUS Liquid Cooler 採用 AORUS Engine 控制幫浦與風扇轉速,內建多種預先設定檔,幫浦最高轉速約為 2800RPM。

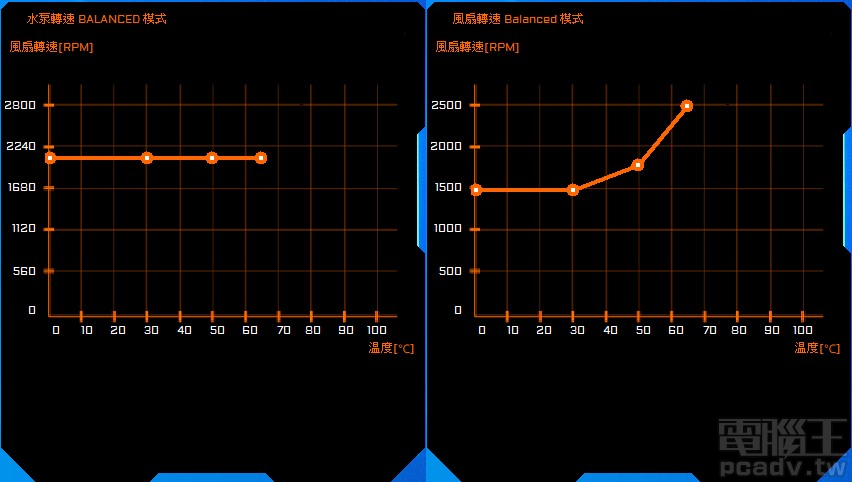

▲ 玩家能夠以滑鼠拖拉方式,變更幫浦與風扇的處理器溫度轉速對應曲線。玩家能夠以滑鼠拖拉方式,變更幫浦與風扇的處理器溫度轉速對應曲線。

AORUS Engine 能夠控制幫浦與風扇轉速,也肩負 60mm 液晶螢幕自訂內容的上傳工作。客製化圖片能夠上傳 820 像素見方的 .bmp 圖片,根據筆者實測,圖片中心大約直徑 310 像素圓型區域可顯示在 60mm 液晶螢幕,有意自行裁減圖片內容的玩家可得留意;文字部分則僅支援英文與數字輸入,但可以選擇放大字體與否。

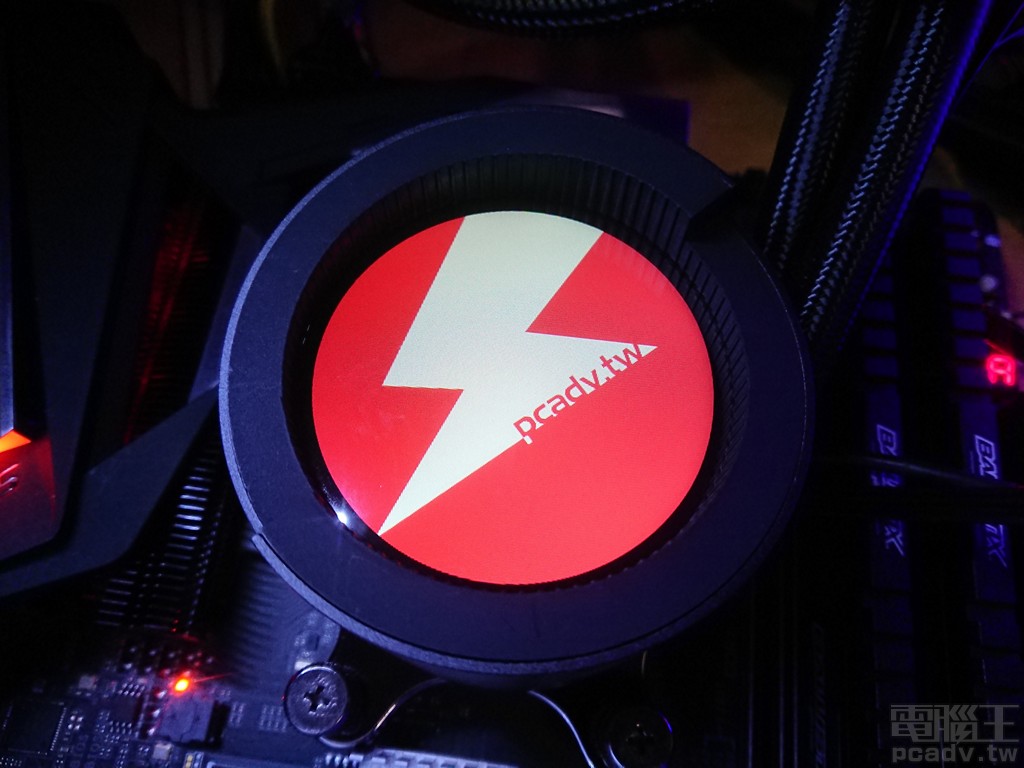

▲ 透過 USB 線材上傳 820 x 820 像素以下的 .bmp 圖片至 AORUS Liquid Cooler,中心部大約直徑 310 像素圓型區域能夠顯示於 60mm 液晶螢幕。透過 USB 線材上傳 820 x 820 像素以下的 .bmp 圖片至 AORUS Liquid Cooler,中心部大約直徑 310 像素圓型區域能夠顯示於 60mm 液晶螢幕。

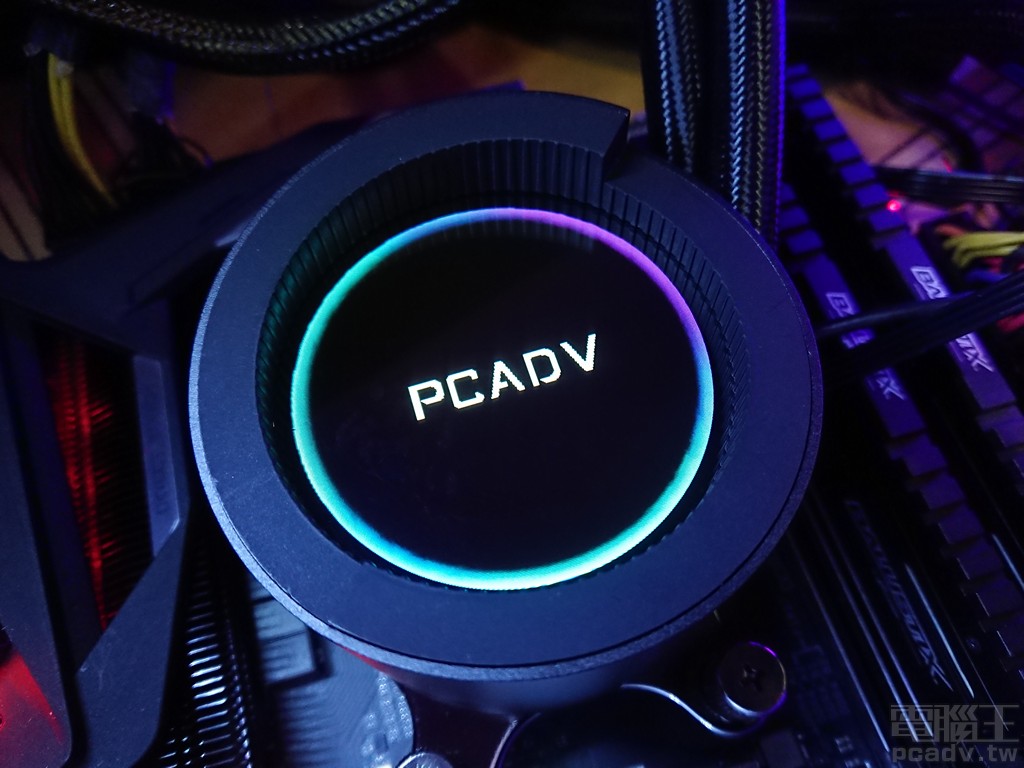

▲ GIGABYTE 所選擇的英文、數字字型經過特別挑選,電腦王「PCADV」字樣相當帥氣。GIGABYTE 所選擇的英文、數字字型經過特別挑選,電腦王「PCADV」字樣相當帥氣。

AMD、Intel,主流、HEDT 平台實測

AORUS Liquid Cooler 240 實際上機測試,筆者選擇 AMD 與 Intel 雙方主流與 HEDT 平台處理器進行測試,AMD 平台選用 Ryzen 9 3900X 和 Ryzen Threadripper 2990WX,Intel 平台則是 Core i9-9900K 和 Core i9-7980XE。主機板部分則為避免各款自動超頻頻率不盡相同,均關閉所謂的 multi-core enhancement 選項,按照處理器官方規格測試。

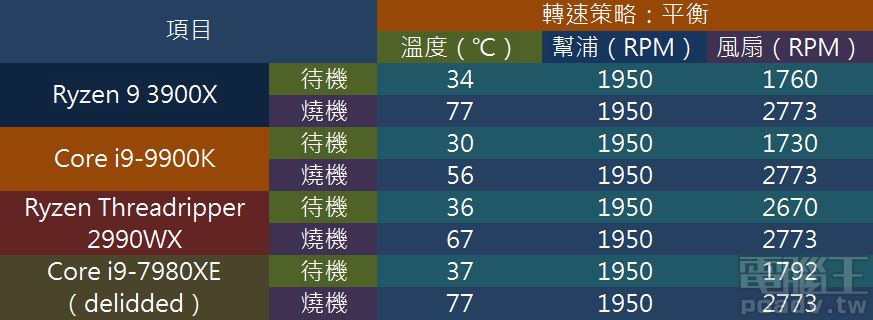

▲ AORUS Liquid Cooler 240 分別安裝至 Ryzen 9 3900X、Core i9-9900K、Ryzen Threadripper 2990WX、Core i9-7980XE 處理器溫度測試結果。(室溫 25℃)AORUS Liquid Cooler 240 分別安裝至 Ryzen 9 3900X、Core i9-9900K、Ryzen Threadripper 2990WX、Core i9-7980XE 處理器溫度測試結果。(室溫 25℃)

水的比熱相較一般空氣為高,因此各款處理器於待機時都有 40℃ 以下的表現,實為水冷系統優勢所在;AIDA64 FPU 燒機 10 分鐘,Ryzen 9 3900X 和 Core i9-7980XE 因為核心數量較多,溫度可達 77℃,Ryzen Threadripper 2990WX 則受到 Tctl +27℃ 影響(註:上表處理器溫度數值未加上 27℃,但 AORUS Liquid Cooler 風扇轉速對應則有),風扇轉速始終偏高,2700RPM 最高速的噪音量測值約為 46.6dBA。此外筆者也嘗試將幫浦轉速調整至全速運轉,溫度表現僅下降 0℃~1℃,差異不大。

本次測試的 AORUS Liquid Cooler 240 版本,台灣建議售價為新台幣 6,490 元,其餘 280 和 360 版本則是新台幣 6,990 元和 7,990 元,並享有 3 年保固。由建議售價看來,微控制器與 60mm 圓形切割液晶螢幕並不便宜,也比 Asus ROG Ryujin 系列為高。

在一票 Asetek 第六代一體式水冷產品當中,AORUS Liquid Cooler 能否闖出一片天還有待時間證明,可確定的是,60mm 液晶螢幕顯示效果比 1.77 吋 OLED 更漂亮,甚至足以和 NZXT Kraken 一體式水冷系列圓形半鏡面效果比擬。

延伸閱讀

測試平台

  • AMD01:
  • 處理器:Ryzen 9 3900X
  • 主機板:GIGABYTE X570 AORUS Master
  • 記憶體:Micron Ballistix Elite DDR4-4000 8GB x 2 16GB kit @DDR4-3200
  • 顯示卡:NVIDIA GeForce RTX 2080 Ti Founders Edition
  • 系統碟:GIGABYTE AORUS NVMe Gen4 SSD 2TB
  • 電源供應器:SeaSonic Platinum 1000W
  • 作業系統:Microsoft Windows 10 Pro 64bit 1903
  • Intel01:
  • 處理器:Intel Core i9-9900K
  • 主機板:Asus ROG Maximus XI Extreme
  • 記憶體:Team Group T-Force XCALIBUR DDR4 3600 8GB x 2 @DDR4-2666
  • 系統碟:Plextor M9Pe(G) 512GB
  • 電源供應器:SeaSonic Platinum 1000W
  • 作業系統:Microsoft Windows 10 Pro 64bit 1903
  • AMD02:
  • 處理器:Ryzen Threadripper 2990WX
  • 主機板:MSI MEG X399 Creation
  • 記憶體:G.SKILL Flare X F4-3200C14D-16GFX 8GB x 2 @2933MHz、G.SKILL Snioer X F4-3400C16D-16GSXW 8GB x 2 @2933MHz
  • 顯示卡:NVIDIA GeForce RTX 2080 Ti Founders Edition
  • 系統碟:GIGABYTE AORUS NVMe Gen4 SSD 2TB
  • 電源供應器:SeaSonic Platinum 1000W
  • 作業系統:Microsoft Windows 10 Pro 64bit 1903
  • Intel02:
  • 處理器:Intel Core i9-7980XE
  • 主機板:ASRock X299 Killer SLI/ac
  • 記憶體:Micron Ballistix Sport AT DDR4-3200 8GB x 4 32GB Kit @2666MHz
  • 顯示卡:NVIDIA GeForce RTX 2080 Ti Founders Edition
  • 系統碟:Plextor M9Pe(G) 512GB
  • 電源供應器:SeaSonic Platinum 1000W
  • 作業系統:Microsoft Windows 10 Pro 64bit 1903
