Huawei Mate Xs 5G 摺疊手機拆解影片分享，鉸鏈拆卸難度極高

除了 5G 網路，這兩年在手機市場「可摺疊螢幕智慧型手機」也成為當今吸引話題、同時展現品牌展現技術實力的產品。目前多款已推出的這類機型售價相對高昂，也讓消費者在購入前有對於耐用度所顧慮。華為前陣子剛發表 HUAWEI Mate Xs 5G 摺疊手機，當然也要來好好了解一下手機內部的結構囉！

▲圖片來源：温州艾奥科技（YouTube）

Huawei Mate Xs 5G 摺疊手機拆解影片分享，鉸鏈拆卸難度極高

上個月下旬，華為一口氣發表了行動裝置與資訊產品，該場活動共發表包括 5G 摺疊手機 Mate Xs 、 5G 平板電腦 MatePad Pro ，也同步亮相 MateBook X Pro 與 MateBook D 兩款筆電新品。在眾多的新品中，最受矚目的莫過於 Mate X 的後繼機種 Mate Xs 這款 5G 摺疊手機。

HUAWEI Mate Xs 配備 8 吋的顯示螢幕，在摺疊狀態的主顯示螢幕為 6.6 吋。機身厚度僅 17.1mm ，而官方宣稱這次強度有加強，不過實際上螢幕表面仍非玻璃材質。硬體規格搭載自家 Kirin 990 處理器與 5G 通訊、 8GB RAM、 512GB ROM，配備 4,500mAh 大容量電池和 55W 快速充電。

即便 HUAWEI Mate Xs 目前尚未在台灣發售，中國也才剛在 2 月底以 16,999 元人民幣（約合新台幣 73,244 元）的售價在當的開賣，相信許多人也相當關注 Mate Xs 的機身內部構造。最近，「温州艾奥科技」在其 YouTube 、優酷等平台的頻道，就分享了這款他們自行購入的這款 HUAWEI Mate Xs 5G 摺疊手機，並為大家直接拆解一探內部構造。

▲圖片來源：温州艾奥科技（YouTube）

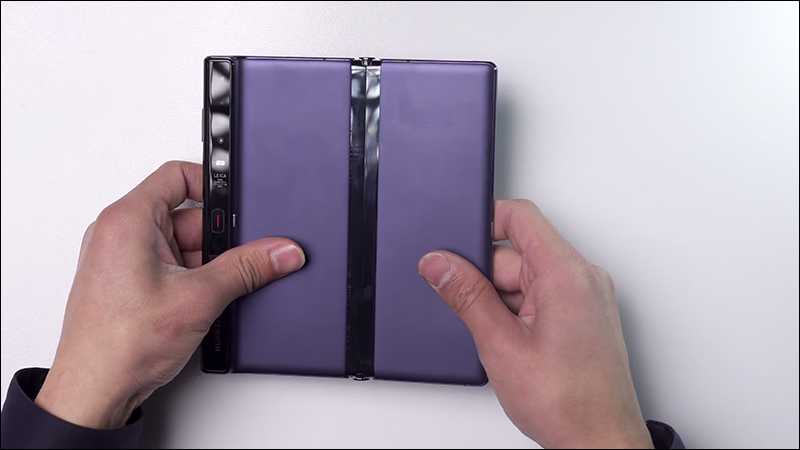

首先是 Mate Xs 的機身後蓋，這部分實際上應用的黏膠比大眾預想中來得少許多。因為內部有整排的卡扣設計，黏膠則是作為加強卡扣固定使用，因此只有在局部特定的區域有使用黏膠，而非原先預料在背面採用大量黏膠的設計。

▲圖片來源：温州艾奥科技（YouTube）

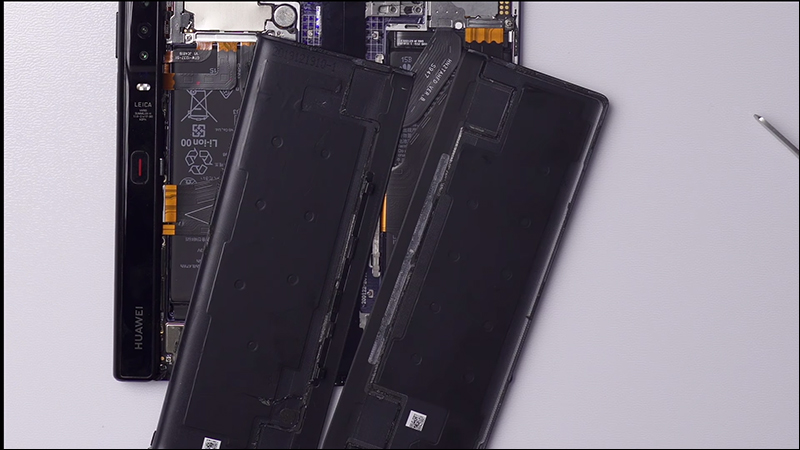

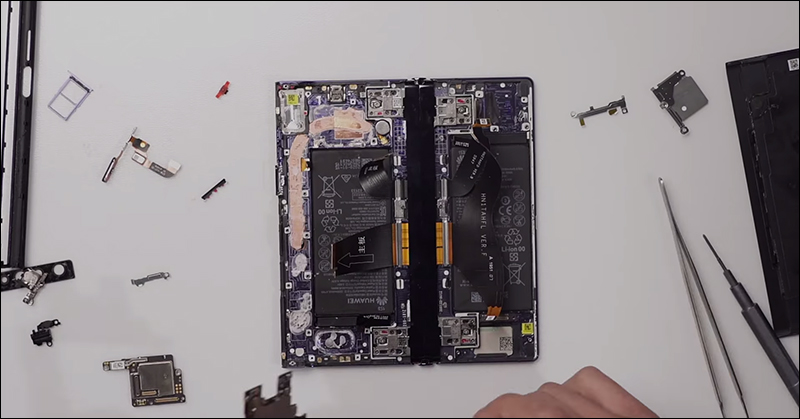

卸下兩片機身後蓋後，可以看到背面都有大面積的石墨貼紙：

▲圖片來源：温州艾奥科技（YouTube）

至於主相機的保護蓋則是截然不同的樣貌了，因為在鏡頭保護蓋與相機之間，幾乎整片都灌滿了大量的黏膠：

▲圖片來源：温州艾奥科技（YouTube）

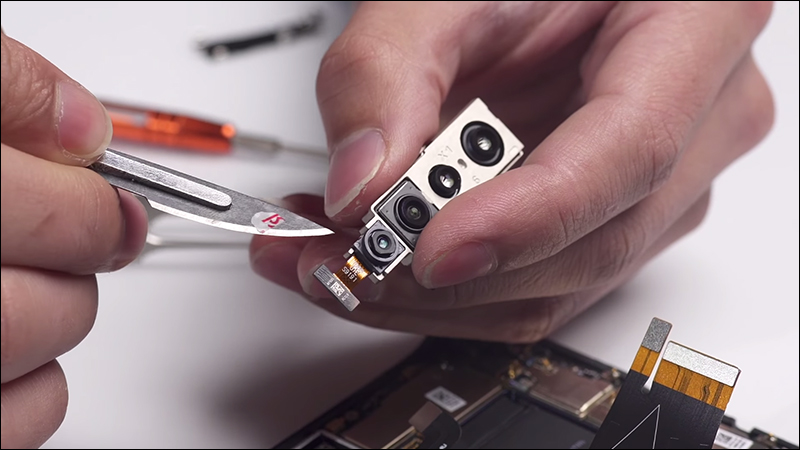

在陸續拆下相機外圈的保護框、擋板、排線、螺絲等零件後，接著能看到完整的相機模組。這個集合了 4,000 萬像素主鏡頭、 800 萬像素長焦鏡頭、 1,600 萬像素超廣角鏡頭及 3D 深度感應相機所組成，它並沒有使用黏膠固定，因此只須先卸除排線就能輕鬆取下：

▲圖片來源：温州艾奥科技（YouTube）

Mate Xs 的主機板採用一個類似「ㄇ」字的雙層主板設計，包括處理器、電源、儲存等重要零件都集中在下圖左側區域。

▲圖片來源：温州艾奥科技（YouTube）

這類折疊螢幕手機，技術上最困難的就是連接兩側螢幕之間的鉸鏈。這次華為採用自主研發的「鷹翼式」摺疊鉸鏈，在卸下所有合頁上的螺絲後，會發現這個鉸鏈根本沒辦法輕易取下：

▲圖片來源：温州艾奥科技（YouTube）

除了鉸鏈轉軸處可能是與螢幕連接在一起的，這預料是為了保證每次摺疊過程，螢幕邊緣都能呈現完美的弧形。至於鉸鏈的設計也相當複雜，在中央的黑色蓋板下有隱藏著螺絲，但想將那個螺絲拆下，則必須先把黑色的蓋板取下。不過蓋板並不適用黏膠固定，而是採用彈簧螺絲倒鉤勾著它（如下圖），因此要取下蓋板也必須先將彈簧螺絲拆下才有機會。
▲圖片來源：温州艾奥科技（YouTube）

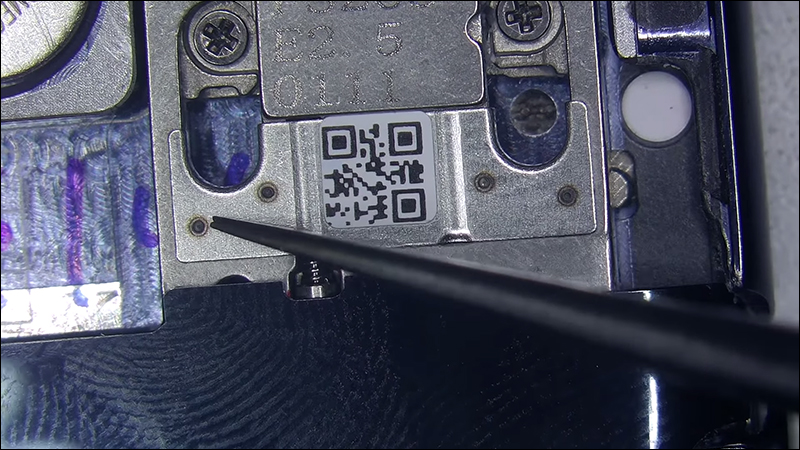

此外，這蓋板設計甚至是直接用點銲焊死的，因此並沒有辨法輕易完成拆卸。加上這支 Mate Xs 是他們自己購入的，後續是要繼續使用，也不方便將它「暴力拆卸」：

▲圖片來源：温州艾奥科技（YouTube）

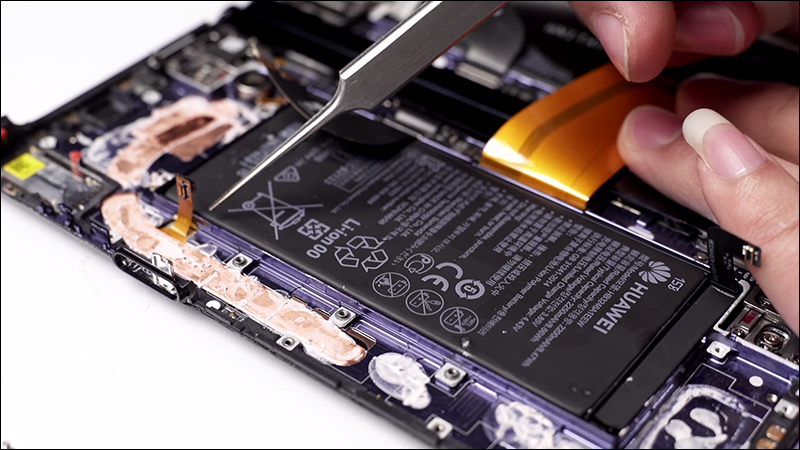

至於電池部分也沒有快撕拉膠設計，而遇到這類情形其實只要稍微加熱，用鑷子也是能撬下來的。不過拆機影片也沒有卸下電池，因為這手機還是要繼續使用的。

▲圖片來源：温州艾奥科技（YouTube）

在拆機影片到尾聲，主持人也再次將零件陸續安裝回去，不過完成後也發現當初在拆機過程，在介紹到鉸鏈階段時有拉扯到螢幕面板，也讓安裝完成後發現螢幕兩側連接處有些變形。
