WINDFORCE 3X 散熱器再次發威，GIGABYTE GeForce RTX 2080 Gaming OC 8G 上機實測

NVIDIA 新一代採用 Turing 架構的顯示卡近期上市，GIGABYTE 也會推出一系列採用此架構晶片的顯示卡，編輯部首先收到 GeForce RTX 2080 Gaming OC 8G，延續該廠 WINDFORCE 3X 散熱器，利用熱導管直觸帶走晶片廢熱，3 風扇具備低溫停轉機制。

採用 Turing 架構的 NVIDIA GeForce RTX 2000 系列顯示晶片，不僅提升繪圖效能，另外還包含先前在 Volta 架構首次出現，負責深度學習 AI 運算的 Tensor 核心。更搭配負責即時光追蹤運算的 RT 核心，負責過去光柵化成像原理無法達成的光影效果。

國內廠商 GIGABYTE 想必無法拋離這股潮流，將會依據各產品定位推出不同款式版本，以饗使用者的胃口。編輯部先行收到 GeForce RTX 2080 Gaming OC 8G 顯示卡，如其名採用 GeForce RTX 2080 顯示繪圖晶片，定位在自家 Gaming 系列，時脈相較官方數值為高，並採用 8GB GDDR6 獨立顯示記憶體。

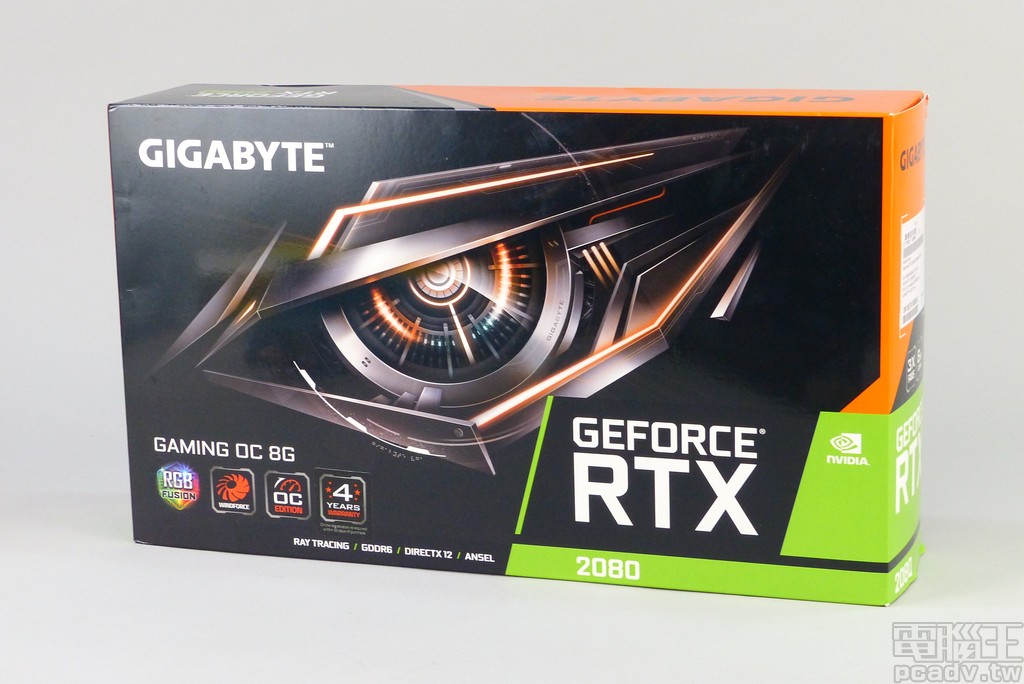

▲GIGABYTE GeForce RTX 2080 Gaming OC 8G 盒裝外觀，除了 NVIDIA 青綠色代表色，也加入自家 Gaming 系列橘色搭配。

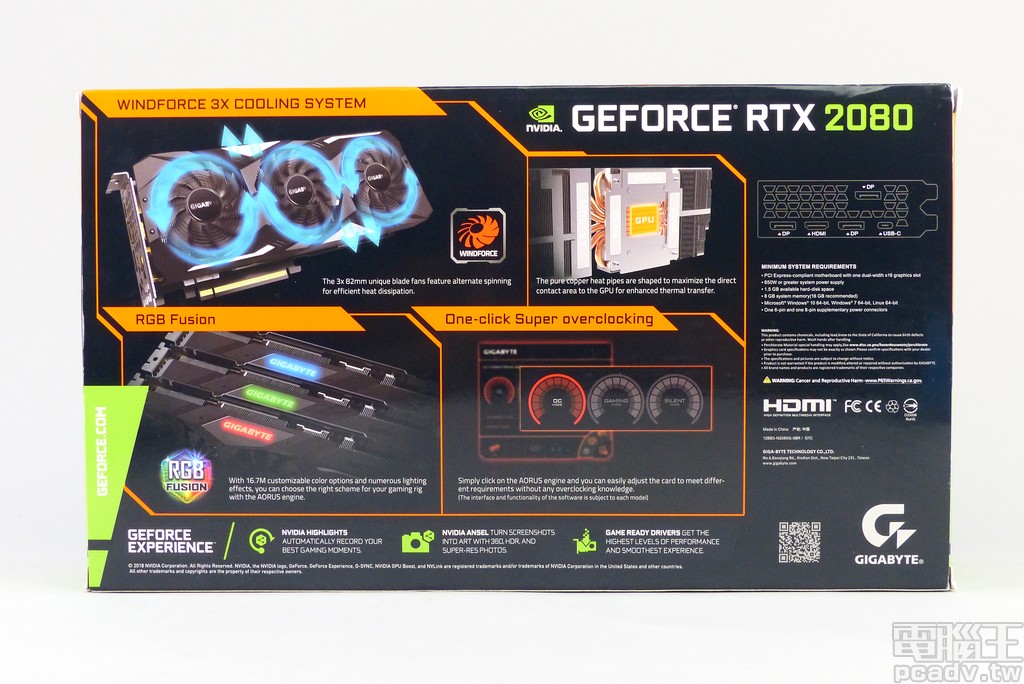

▲外盒背面以該產品特色為主，並以圖形標註視訊輸出埠以及最低系統需求（電源供應器最大輸出功率須達 650W）。

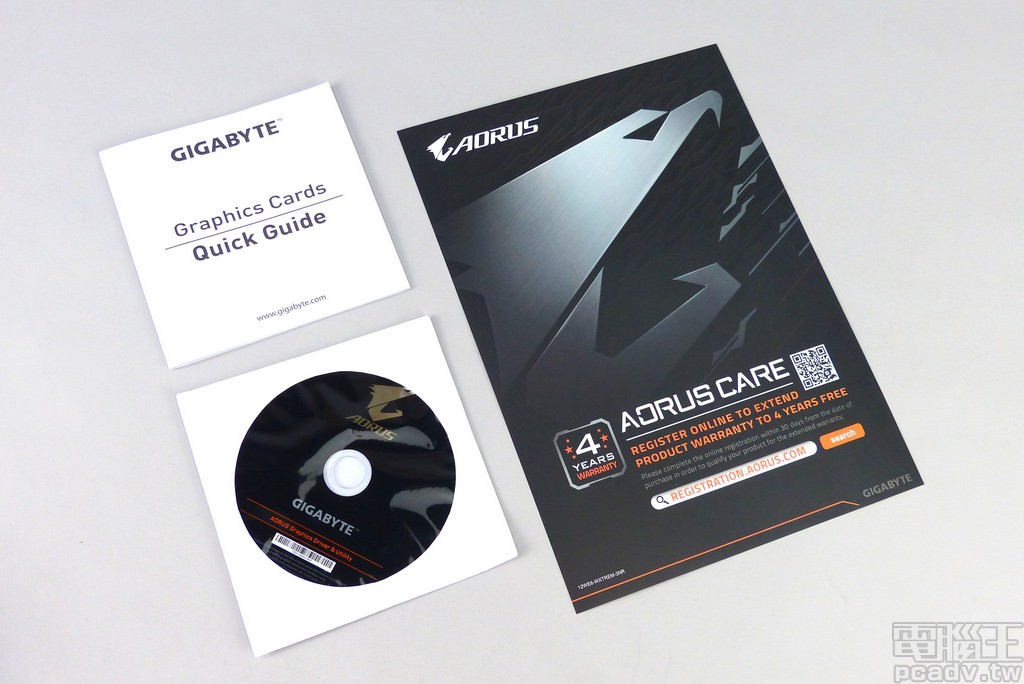

▲盒裝零配件包含快速使用指南，驅動程式與公用程式光碟片，1 張購買後 30 天之內上網註冊即可享有 4 年保固的宣傳海報。（註：台灣地區 AORUS/Gaming 系列註冊保固為 5 年）

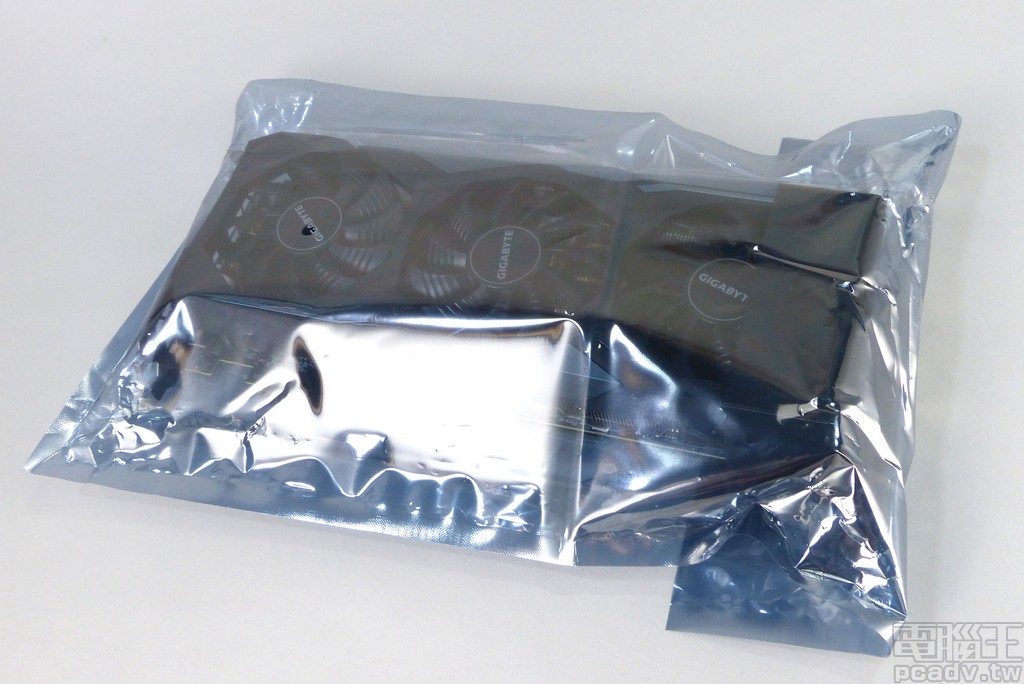

▲除了靜電袋之外，顯示卡一端額外以瓦楞紙盒固定防壓。

GIGABYTE GeForce RTX 2080 Gaming OC 8G 規格

• 顯示晶片：NVIDIA GeForce RTX 2080
• 運作時脈：1515/1815MHz（OC Mode：1830MHz）
• 記憶體：GDDR6 14Gb/s、256bit、8GB
• 插槽介面：PCIe 3.0 x16
• 視訊輸出：HDMI 2.0b x 1、DisplayPort 1.4 x 3、USB Type-C VirtualLink x 1
• 輔助電源：PCIe 6pin x 1＋PCIe 8pin x 1
• 尺寸：48 x 285 x 114（mm）、三槽位

最佳化空氣流向

目前 GIGABYTE 針對 GeForce RTX 2080 Ti 以及 GeForce RTX 2080 各推出 2 款產品，時脈較低款式採用 WINDFORCE OC 命名，另外 1 款以 Gaming OC 命名，不變的是均採用自家 WINDFORCE 3X 散熱器設計，需要佔去 2.5 個主機板介面卡擴充槽位。

WINDFORCE 3X 散熱器具備 3 個 82mm 風扇，此次改版變更中央位置風扇的旋轉方向，從常見的逆時針變更為順時針，與左右 2 側風扇旋轉方向相反。GIGABYTE 表示此舉可讓風流更為順暢，避免風扇與風扇之間產生無謂的亂流，並同時提升風壓表現。

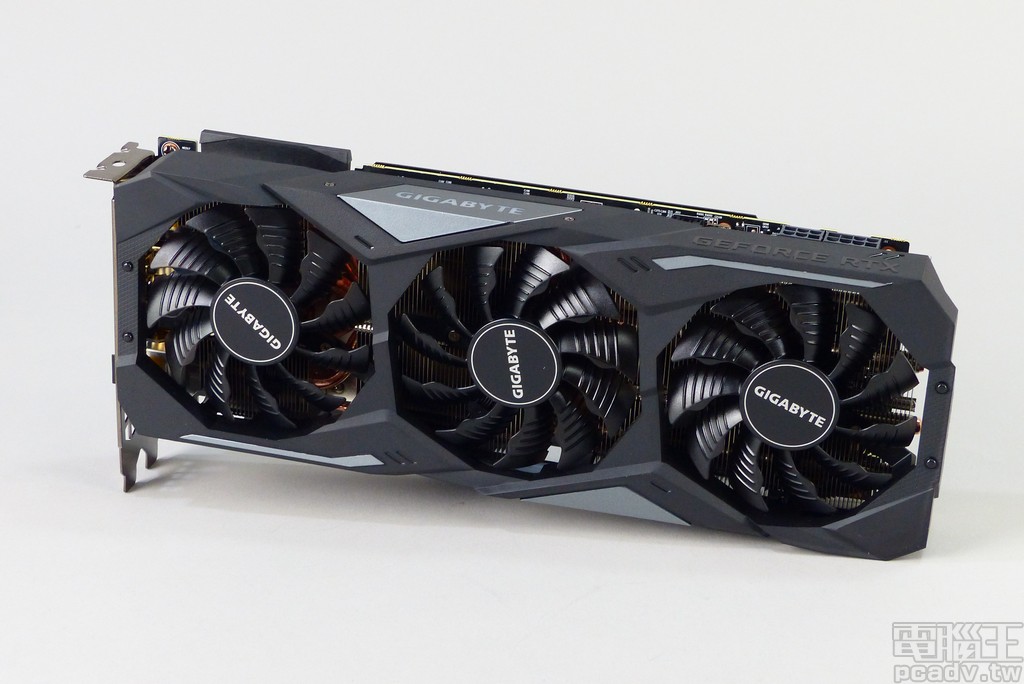

▲GIGABYTE GeForce RTX 2080 Gaming OC 8G 顯示卡，長度達 285mm。

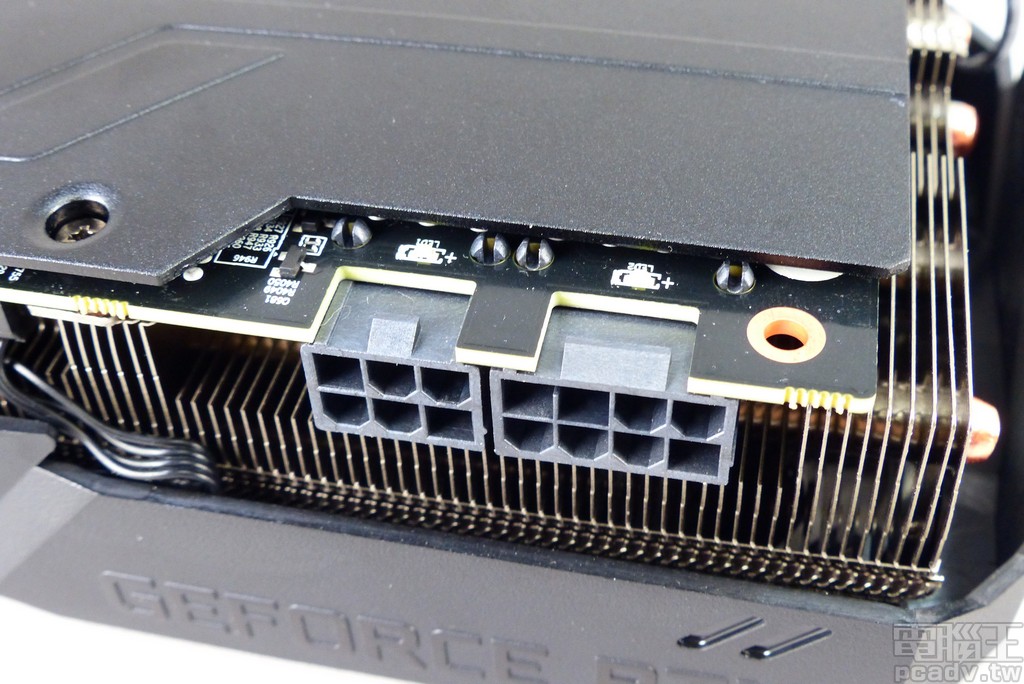

▲GeForce RTX 2080 Gaming OC 8G 需要連結 1 個 6pin 和 1 個 8pin PCIe 輔助電源，正確接駁時 LED 提示燈將會熄滅，異常時則以閃爍方式示警。

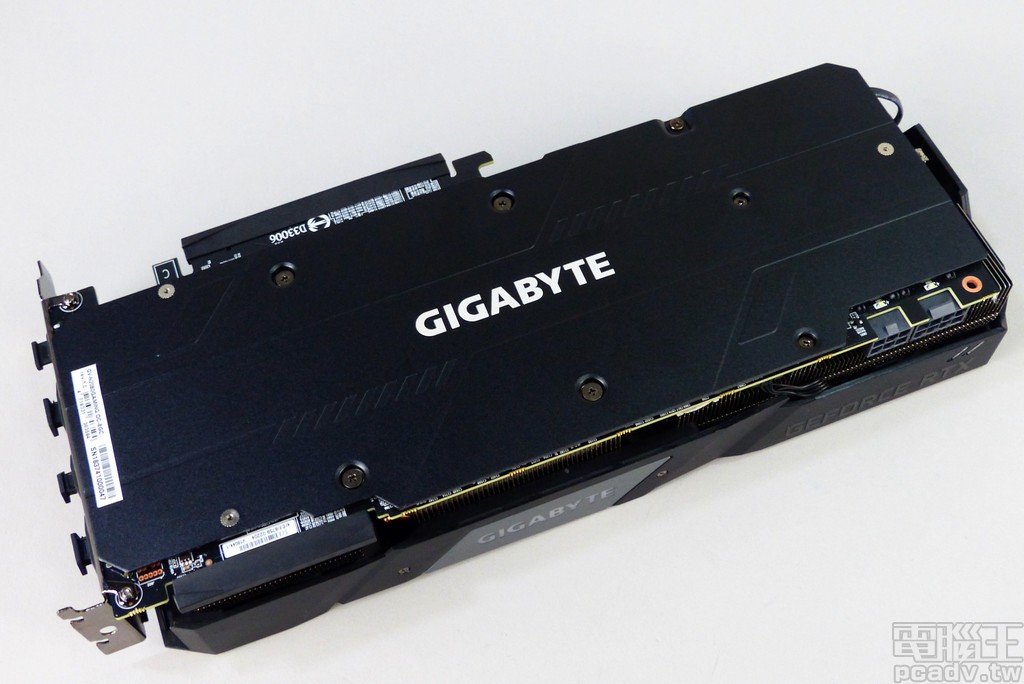

▲顯示卡電路板背部安裝金屬強化保護背板，並印上 GIGABYTE 商標與沖壓多邊形。

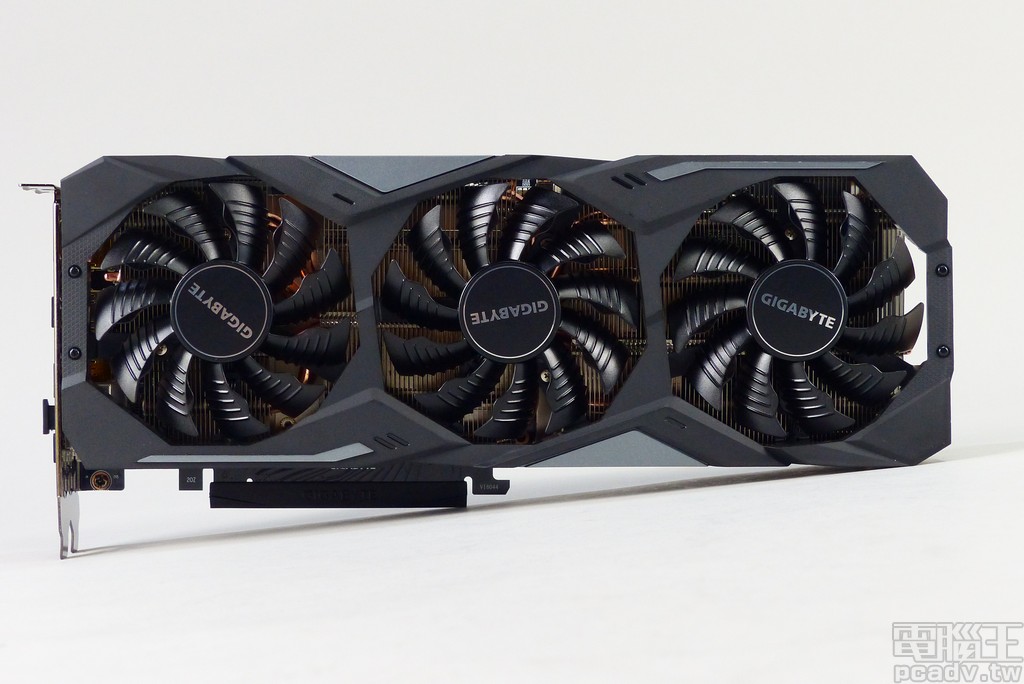

▲新版 WINDFORCE 3X 散熱器中央風扇為順時針轉動，左右 2 側以逆時針轉動，降低風扇與風扇間的亂流，支援低溫停轉降低噪音。

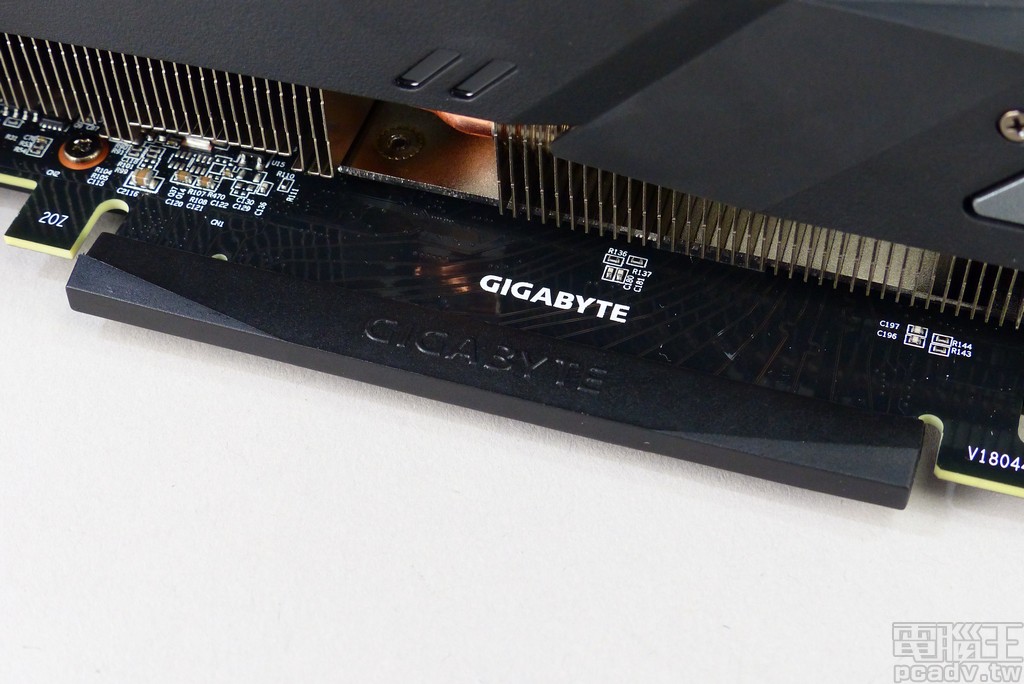

▲包含 NVLink 針腳在內，PCIe x16、視訊輸出均安裝防塵套或是防塵塞。

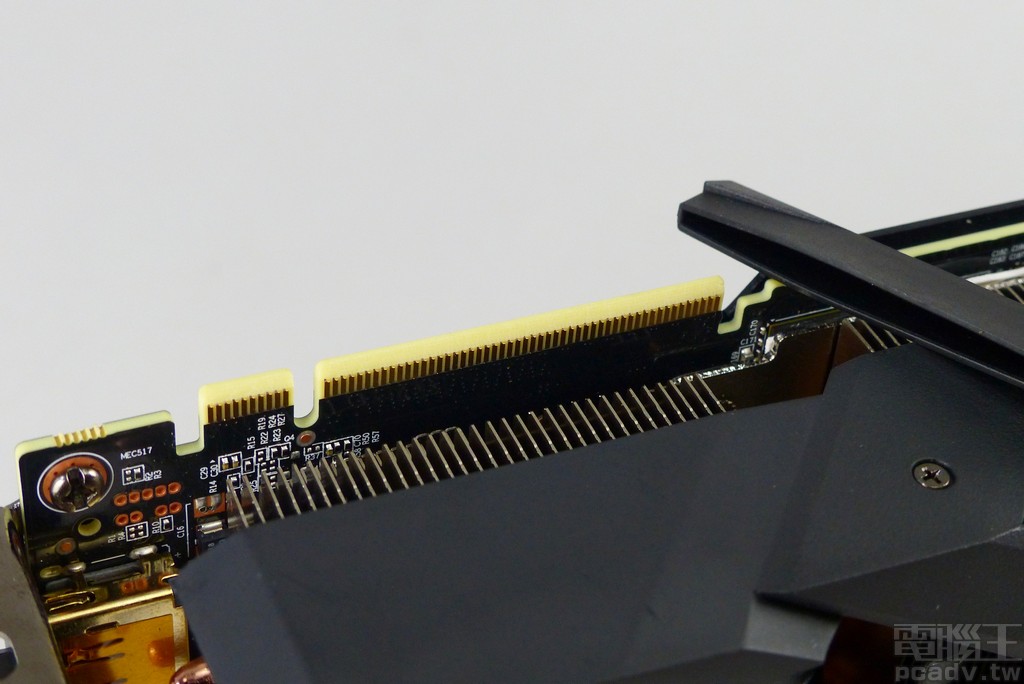

▲此代雙卡串聯運算改用 NVLink 介面規格。

散熱器塑膠外殼沿用多邊形裝飾，前一代的橘色線條變更為鐵灰色色塊點綴，更容易融入其它零組件的整體色調；側邊 GIGABYTE 標誌依然有著 RGB FusION LED 發光機制，能夠與該廠其它相容零組件一同接受軟體同步控制，R、G、B 各個通道擁有 256 種亮度調整範圍，一共能夠調整出 16.7 百萬色。

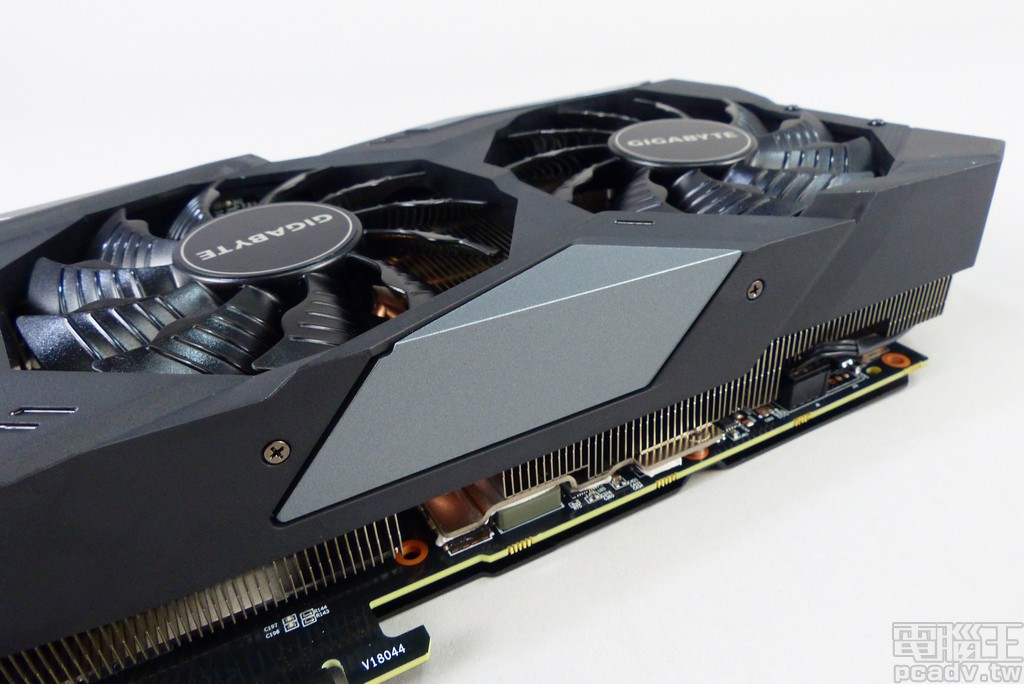

▲WINDFORCE 3X 散熱器外殼原先使用橘色裝飾線條，這一代顯示卡則以鐵灰色色款取代。

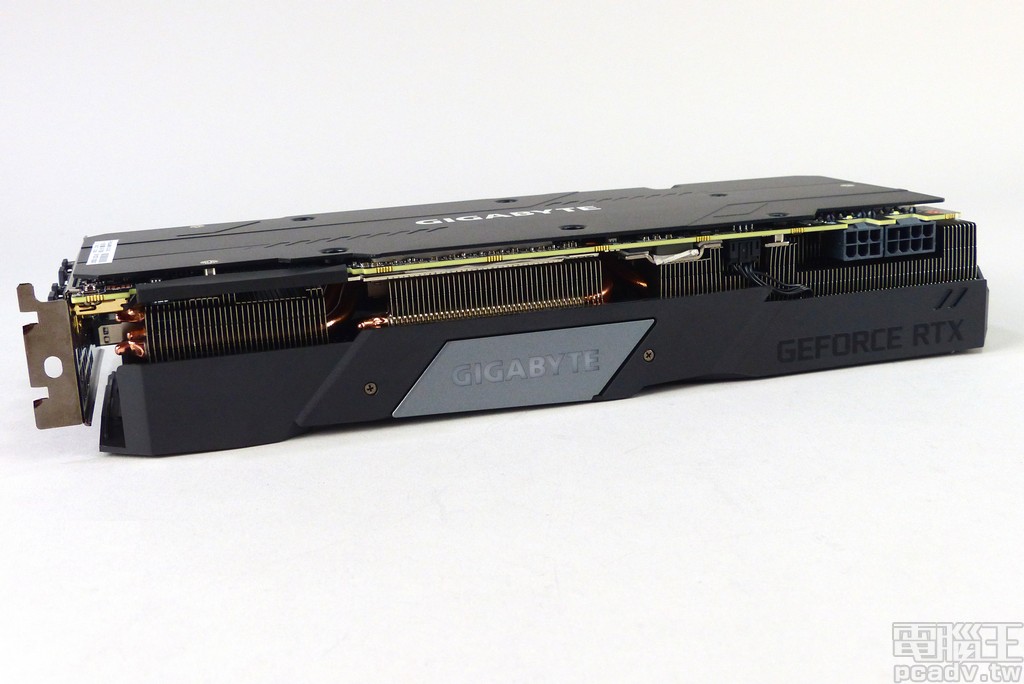

▲側邊 GIGABYTE 標誌具備 RGB LED 發光功能，可以透過自家軟體控制。

介面卡檔板需要佔去 2 個槽位，視訊輸出連接埠以外部分以梯形縷空處理，方便排出廢熱。視訊輸出埠具備 1 個 HDMI 2.0b 和 3 個 DisplayPort 1.4，支援 HDCP 2.2 和 G-Sync HDR，最大輸出解析度達 7680x4320@60Hz，另外還有 1 個針對未來 VR 頭戴顯示器的 USB Type-C 連接埠，支援 VirtualLink。

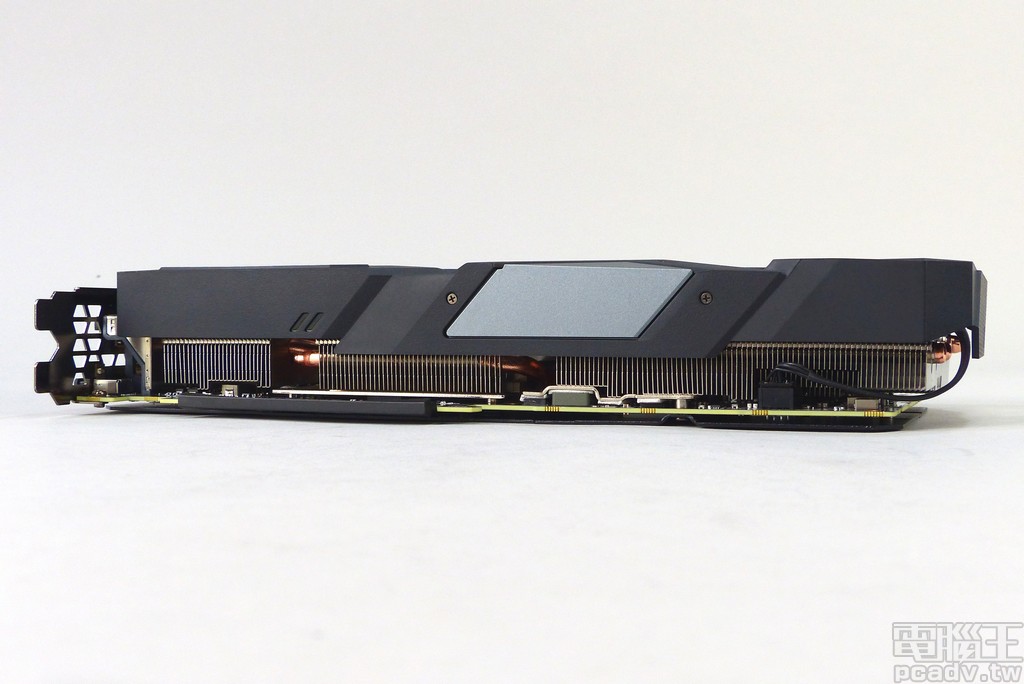

▲擴充卡檔板僅佔去 2 個槽位，但散熱器厚度較厚，因此會擋住主機板 2 個擴充卡插槽。

DITION 相同，包含 3 個 DisplayPort 1.4、1 個 HDMI 2.0b，以及 1 個支援 VurtualLink 的 USB Type-C，空白處則施以梯形縷空處理，加強機殼內外空氣對流" width="720" height="480">

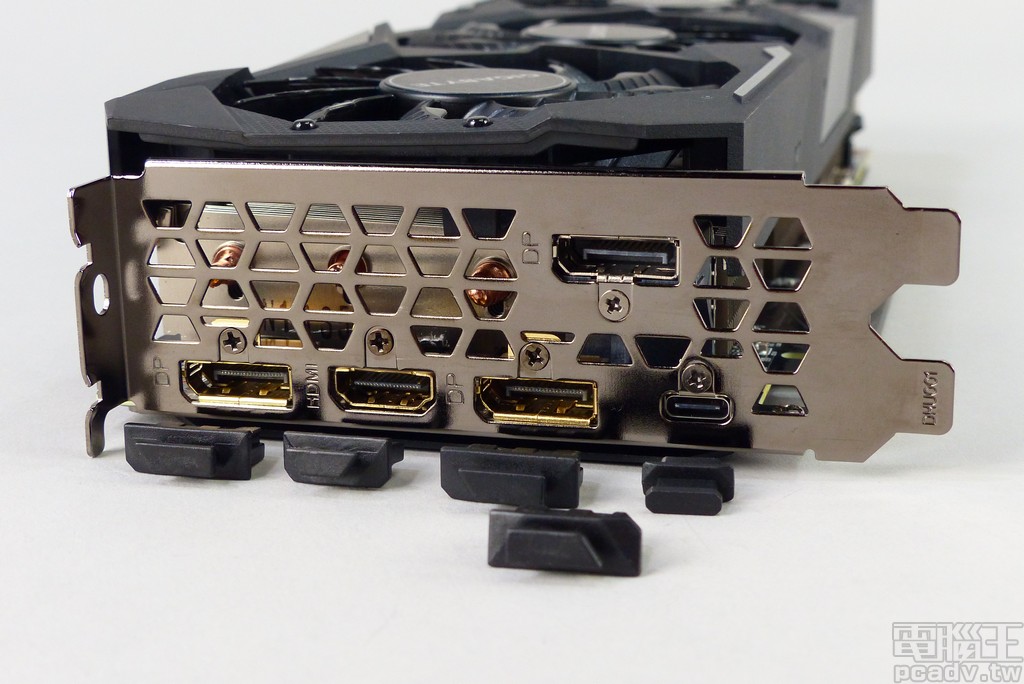

▲視訊輸出連接埠數量與 Founders Edition 相同，包含 3 個 DisplayPort 1.4、1 個 HDMI 2.0b，以及 1 個支援 VurtualLink 的 USB Type-C，空白處則施以梯形縷空處理，加強機殼內外空氣對流。

摒棄插件式電容

這款顯示卡 WINDFORCE 3X 散熱器採用熱導管直觸設計，從顯示晶片核心延伸出 6 條 6mm 複合式熱導管至鋁質散熱片，內部管壁結合燒結與溝槽的結構。散熱片與熱導管採用回流焊方式結合，散熱片配置範圍幾乎等同於電路板面積，而針對 GDDR6 記憶體和主要電源轉換區，同時加裝導熱墊將廢熱傳遞至散熱鰭片。

直接接觸繪圖顯示晶片區域的熱導管並未壓扁，而是在盡量保持原始外觀的前提之下緊密排列，排列寬度也經過設計，僅比 GeForce RTX 2080 TU104-400A 晶片略寬些許，讓每條熱導管都能夠接觸晶粒表面。金屬背板和電路板部分區域以導熱墊接觸，替 GDDR6、主要電源供應轉換區帶走些許廢熱。

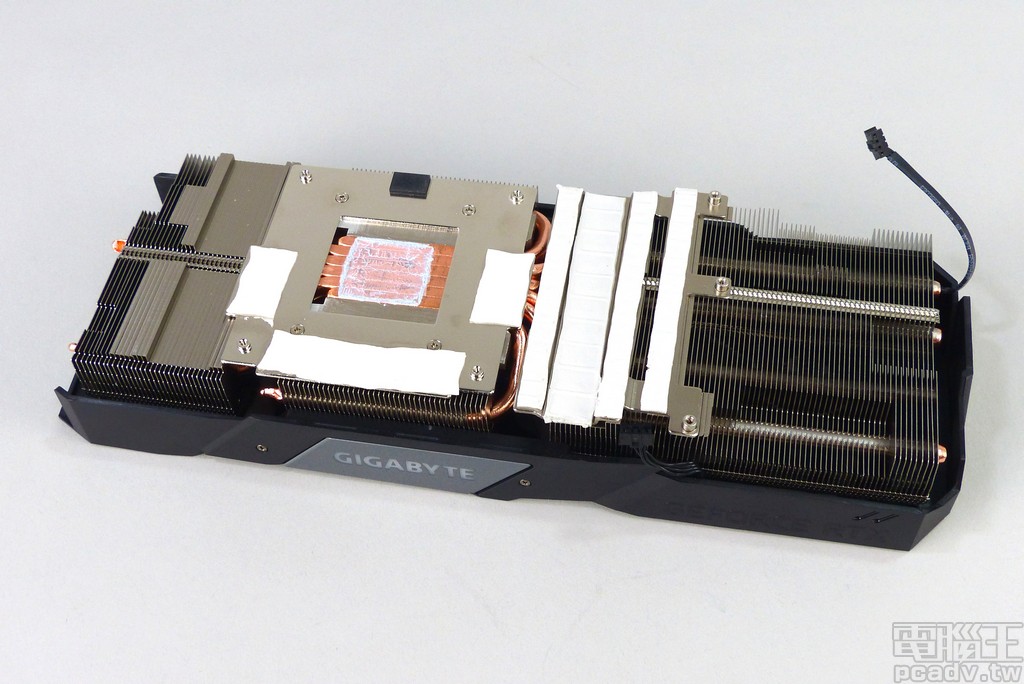

▲WINDFORCE 3X 散熱器採用熱導管直觸設計，共安排 6 條 6mm 熱導管連結散熱鰭片和顯示晶片。

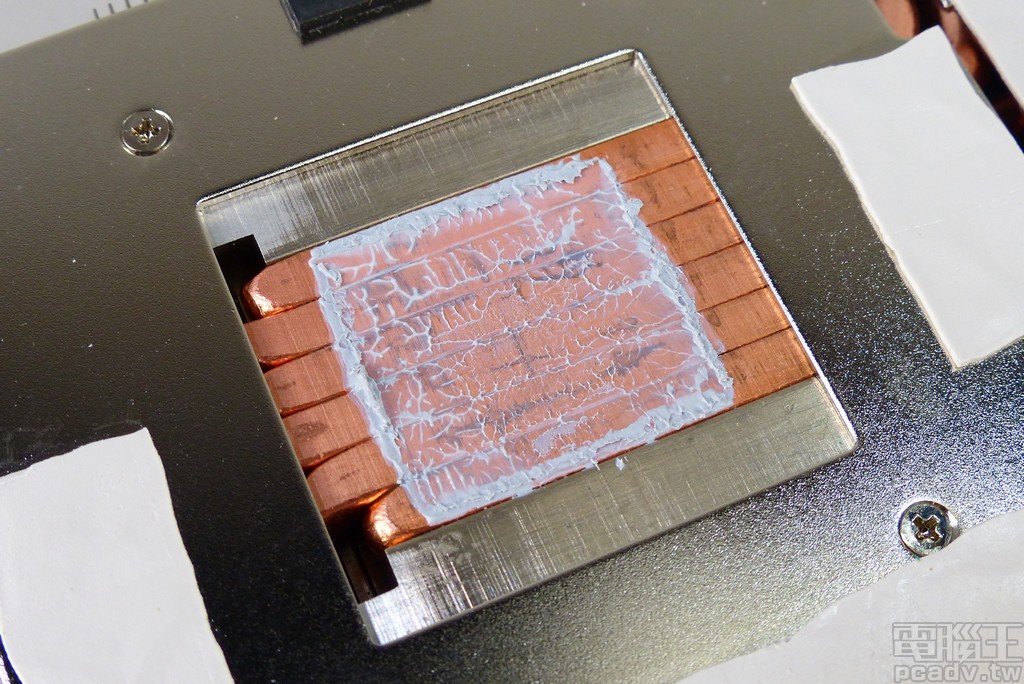

▲熱導管與顯示晶片接觸區域未壓扁，排列寬度剛好能夠完整接觸晶片晶粒。

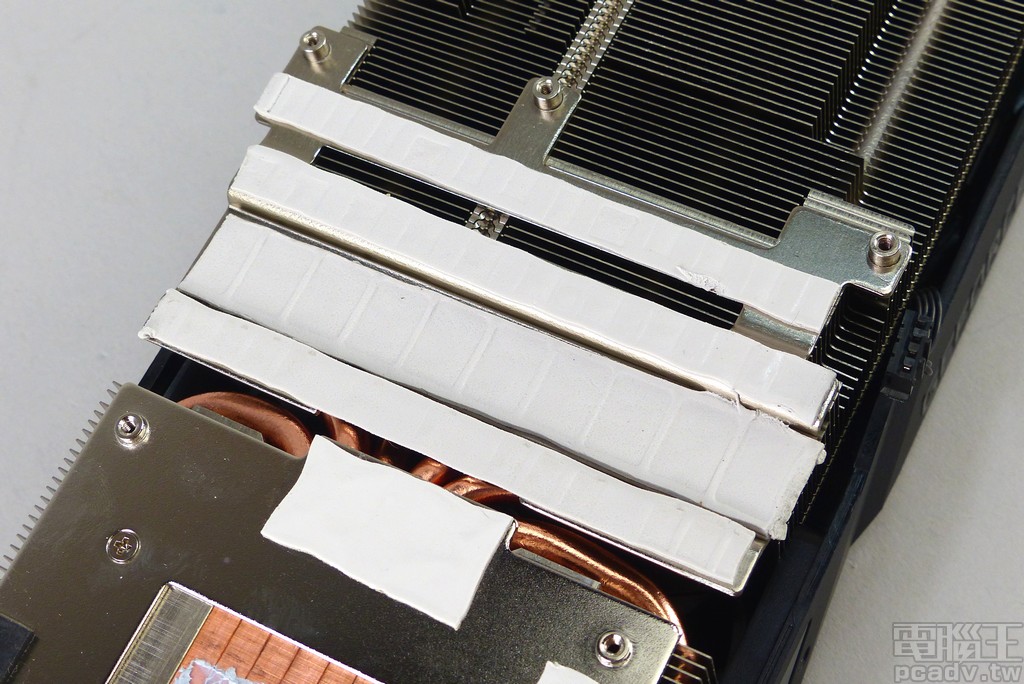

▲散熱器另外於 GDDR6 顯示記憶體、主要電源轉換區安排導熱墊導出廢熱，甚至接觸到電壓轉換前後高低壓儲能濾波電容。

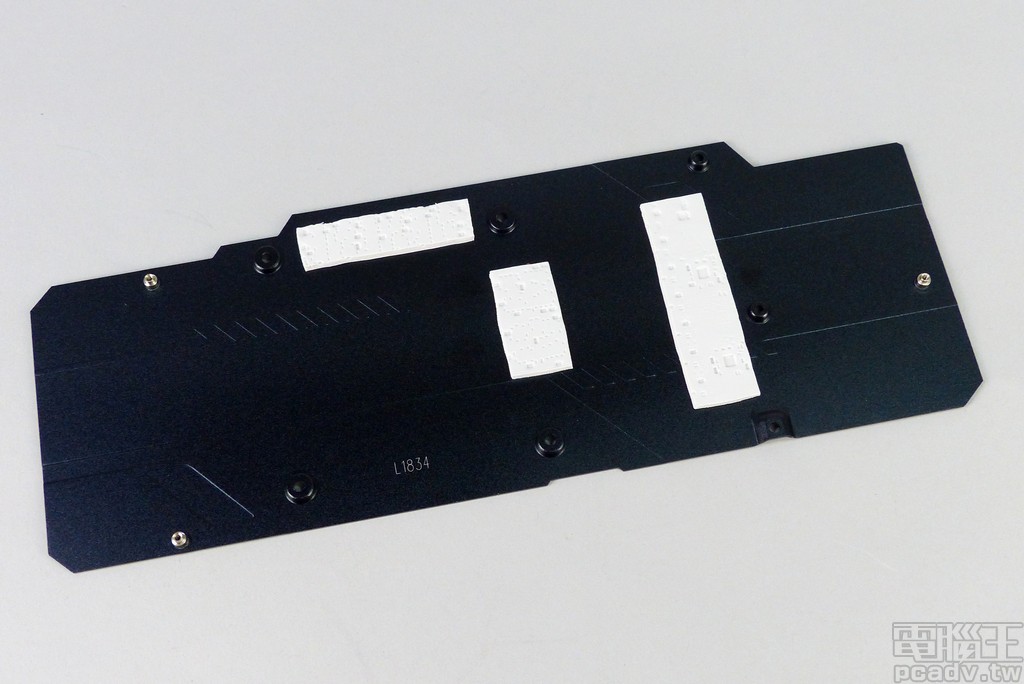

▲金屬背板分別於 GDDR6 和主要電源轉換區加裝導熱墊，負責些許散熱任務。

GeForce RTX 2080 Gaming OC 8G 顯示晶片核心主要供電配置 8 相，GDDR6 主要供電為 2 相設計，雙方各自由 1 顆 uPI Semiconductor uP9512 降壓控制器控制。uP9512 最高可以控制 8 相，並根據負載自動調整使用相位數量，維持轉換效率。

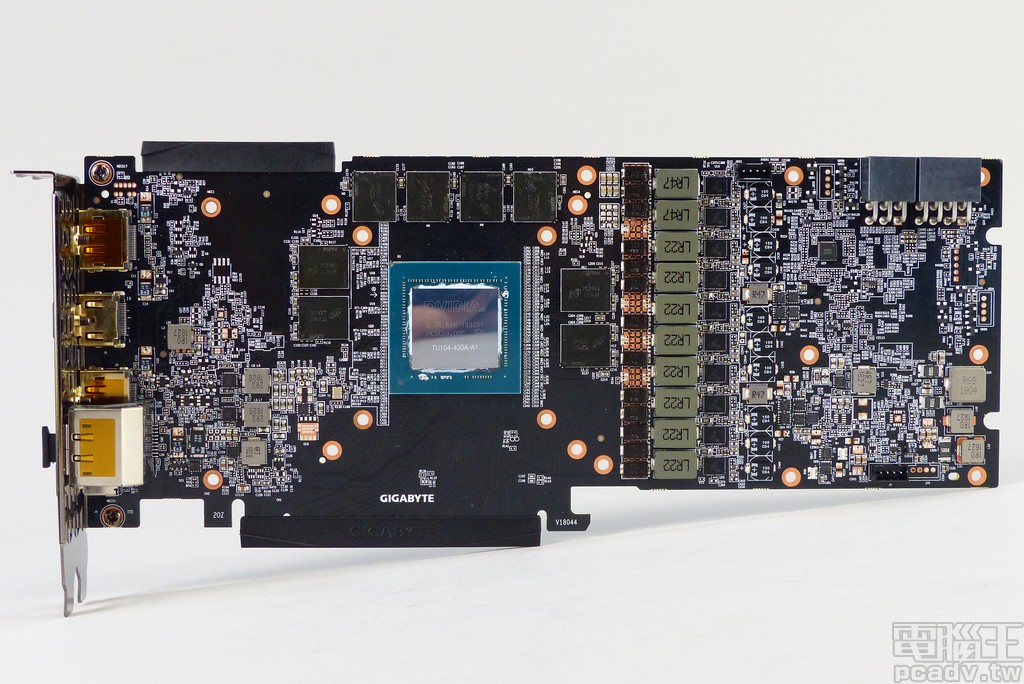

▲電路板正面照，中央為 TU104-400A 晶片，被 8 顆 GDDR6 記憶體體圍繞。右方為繪圖核心與記憶體主要供電，左方則為 PEX 和 Vpp 等耗電量較小的供電電路。

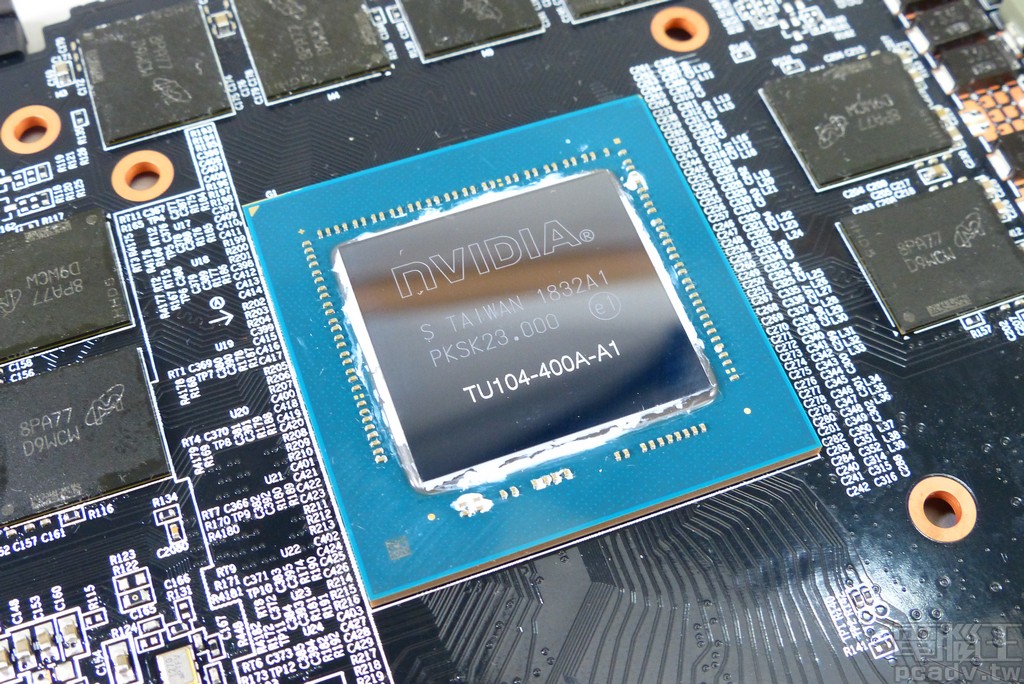

▲加入光追蹤核心與機器學習核心，TU104-400A 晶片面積不小。

MICRON GDDR6 MT61K256M32JE-14:A 記憶體顆粒，單顆容量 8Gb、雙通道匯流排共 32bit、等效時脈為 14GHz" width="720" height="480">

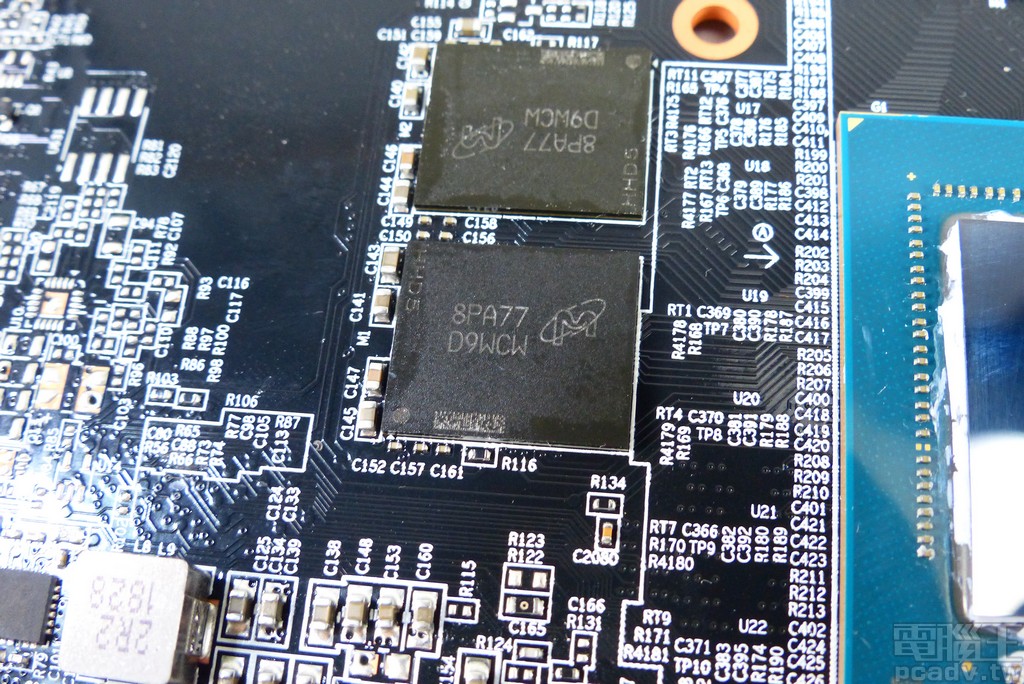

▲Micron GDDR6 MT61K256M32JE-14:A 記憶體顆粒，單顆容量 8Gb、雙通道匯流排共 32bit、等效時脈為 14GHz。

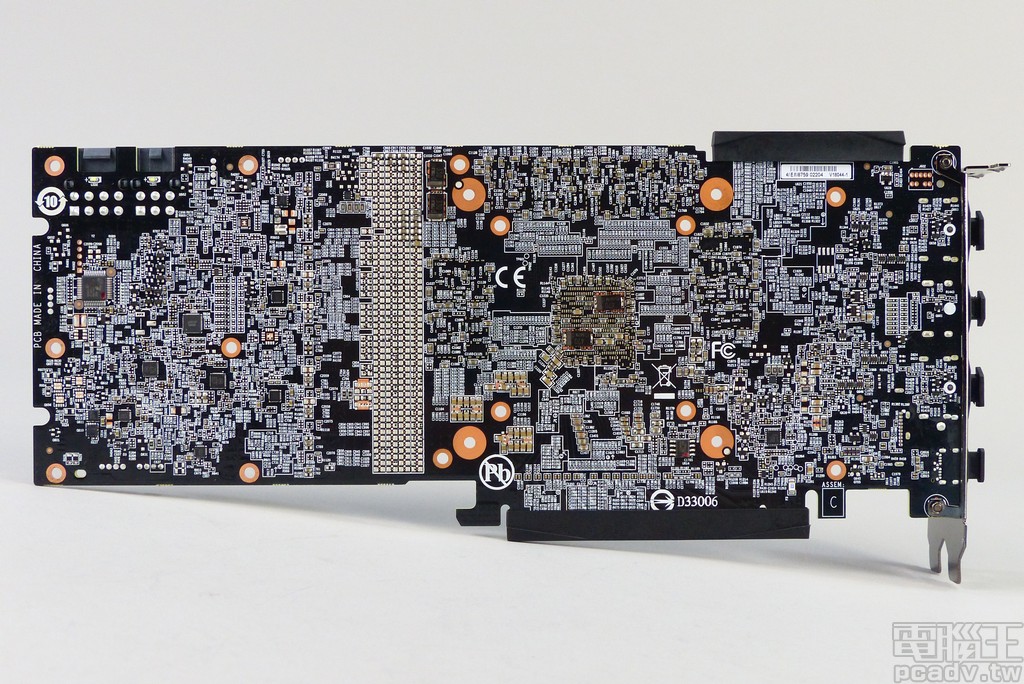

▲電路板背面佈滿大量被動元件，左側安排許多電源相關管理控制器晶片。

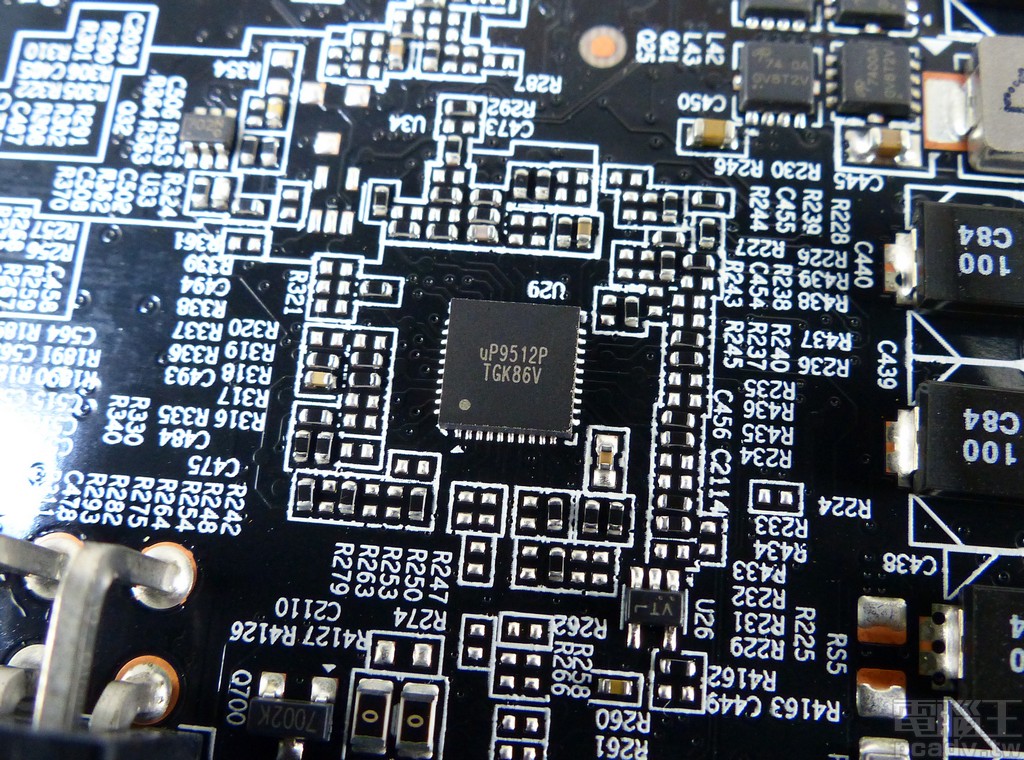

▲顯示核心供電與記憶體主要供電部分，各自使用 1 顆 uP9512 降壓控制器。

主要供電轉換相位，單相使用 1 顆ON Semiconductor FDMF3170 Smart Power Stage 模組，整合上、下橋 MOSFET 和驅動器，並具備溫度與電流監測功能，單顆最大電流負載量為 70A。核心 8 相每相後端安排 1 顆 0.22μH 電感，再並聯至 10 顆 Panasonic 導電性高分子鋁電解 SP-Cap 330μf 電容；記憶體 2 相每相則改採 1 顆 0.47μH 電感，再並聯至 3 顆 SP-Cap 330μf 電容。

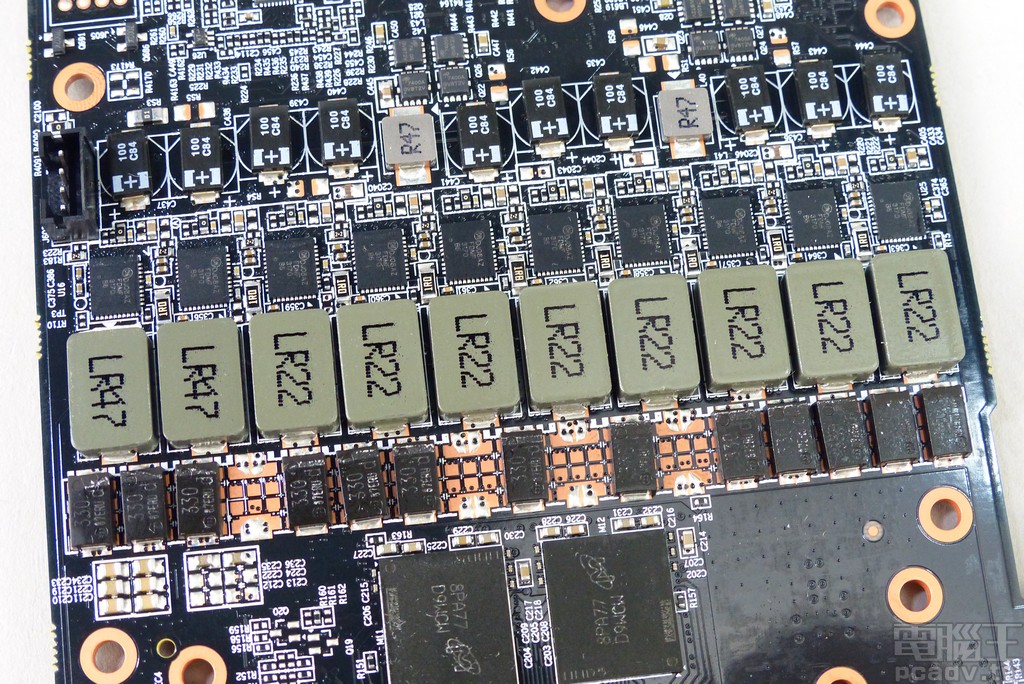

▲照片左方 2 相負責記憶體主要供電，右方 8 相則是負責顯示晶片主要供電。

▲主要供電單相採用 1 顆 FDMF3170，最大電流負載量為 70A，耐溫達 125℃，並支援電流與溫度監控。

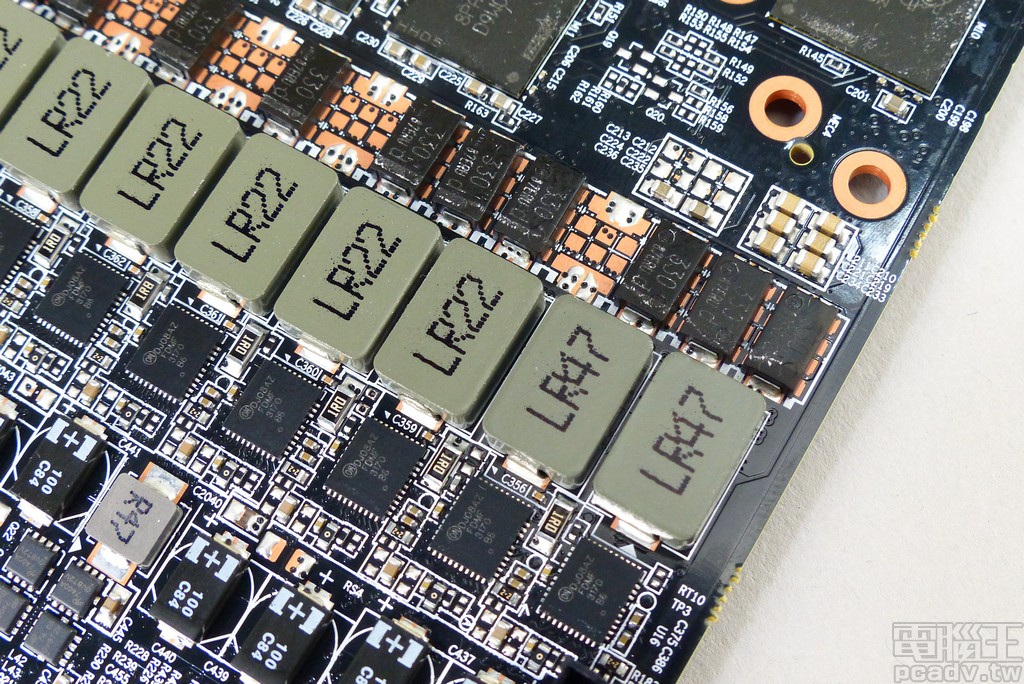

▲顯示晶片核心單相使用 1 個 0.22μH 電感，記憶體主要供電單相則是 0.47μH 電感。

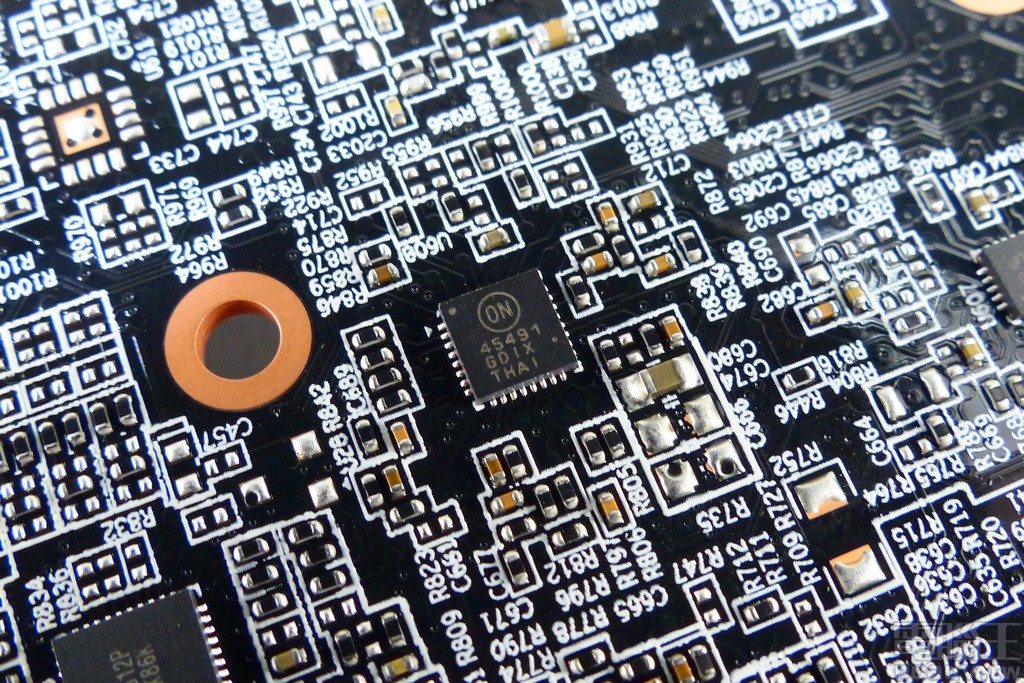

▲ON Semiconductor NCP45491 4 通道電壓與分流器監控晶片。

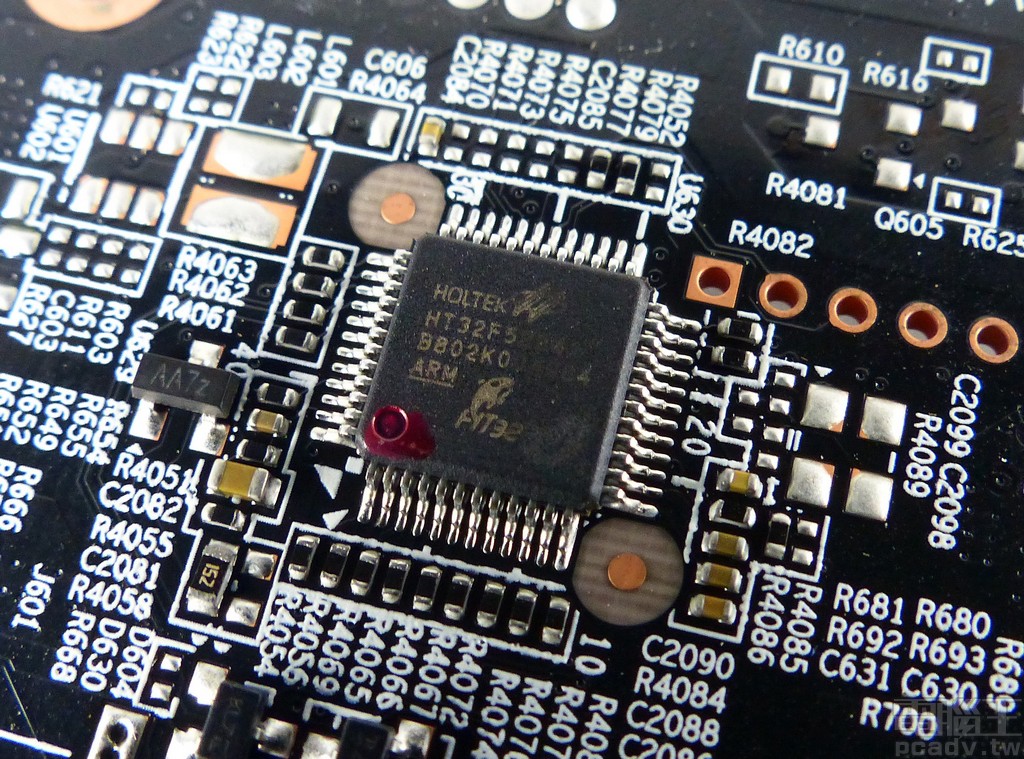

▲Holtek HT32F52241 微控制器，用以支援 RGB Fusion 燈光閃爍功能。

有趣的是，前一世代產品還能夠在電路板焊接料件看到捲繞正、負極薄片，外觀為圓筒柱狀的電容，這張顯示卡雖然依舊可以看到絲印標示安裝位置，但全體改採導電性高分子鉭固態 POSCAP 100μf 電容。

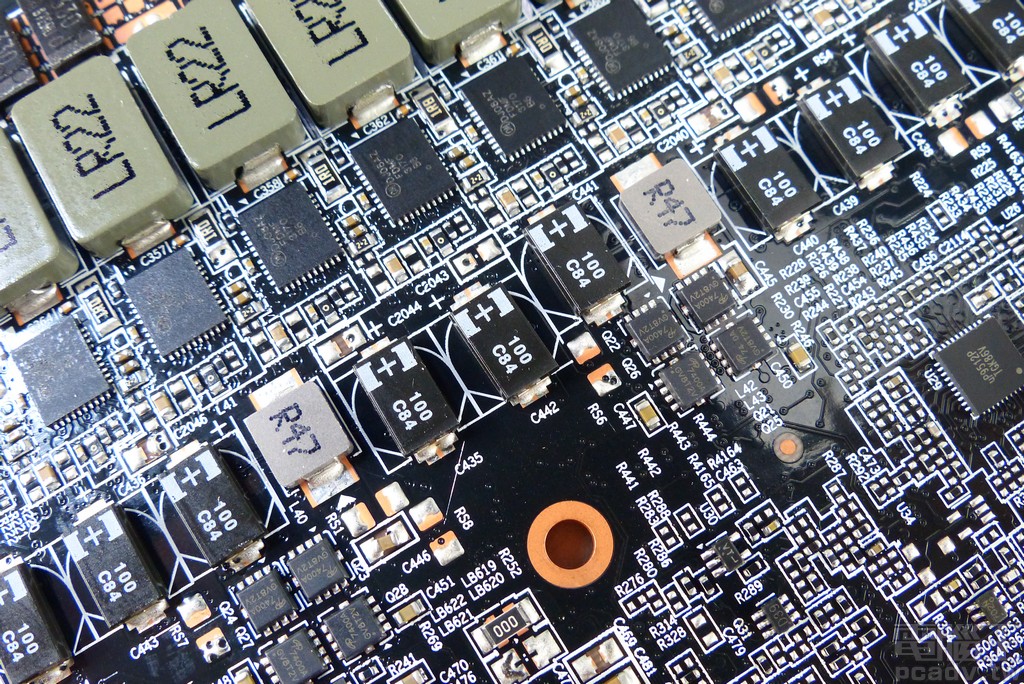

▲雖然電路板依舊留有柱狀鋁固態電解電容的絲印標示，但已改採 POSCAP 100μf 電容。

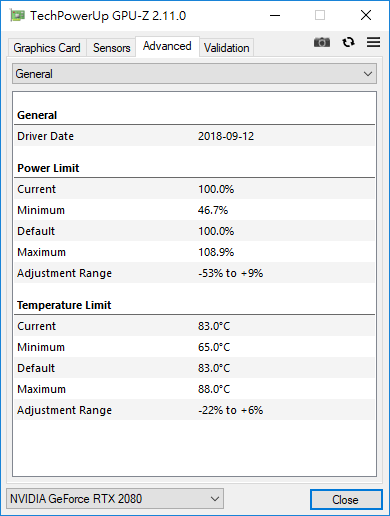

▲該張顯示卡的功耗調整範圍從 -53％～+9％，溫度限制則為 -22％～+6％，最大值是 88℃。

（下一頁：溫度、耗電量、效能測試）

散熱佳維持高時脈

這款顯示卡設定最高自動超頻時脈達 1815MHz，另可透過軟體設定提升至 1830MHz，不過需要眾多條件配合才可達成，散熱優劣造成 GPU 溫度高低起伏就是其中一項，若是散熱器可以即時排除廢熱保持顯示卡涼爽，自動超頻時脈自然能夠提高。

受惠於 WINDFORCE 3X 設計，GeForce RTX 2080 Gaming OC 8G 於 FurMark 燒機 10 分鐘的最高溫度來到 66℃，此時時脈於 1590MHz~1620MHz 之間震盪。相較 Founders Edition 版本略高的時脈，遊戲效能表現自然更好，這在文後的效能測試章節能夠看出。

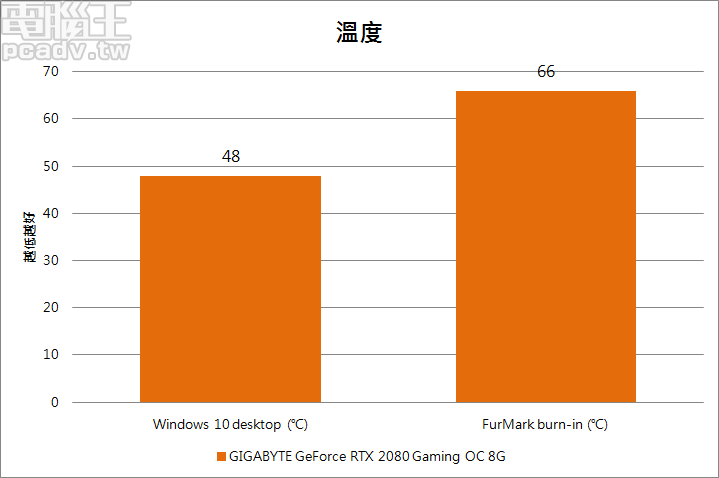

▲受惠於 WINDFORCE 3X 設計，燒機溫度並不高，有助於維持更高的自動超頻時脈。

時脈較高，相對耗電量也會提升一些，Windows 10 桌面待機不進行任何動作的平台輸入電量約為 58.5W，FurMark 燒機則為 304W。WINDFORCE 3X 待機停轉機制，風扇起轉溫度大致上以 55℃ 為分野，3 個風扇一同轉動或是停止；FurMark 燒機的風扇最高轉速來到 1360RPM，但幾乎不會有特別大的聲響。

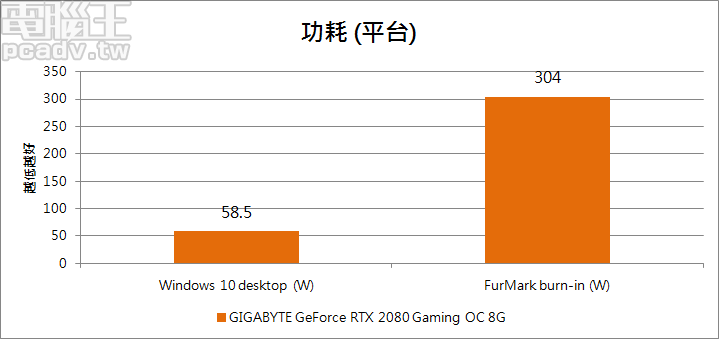

▲FurMark 燒機前後耗電量比較。（量測點為平台市電輸入端）

高時脈帶動好表現

散熱佳帶動高時脈，高時脈連帶影響整體效能，環環相扣的結果，這款產品相較 Founders Edition 表現更好。3DMark 繪圖子項目分數，多項進步幅度可達 2％～2.5％，遊戲方面的表現也是如此，畫面內容較簡單的 F1 2018，4K 超高畫質設定平均超過 60FPS，Far Cry 5 畫面表現不錯，4K 極高設定平均也有 54FPS。

至於畫面複雜度較高、應用特效範圍更多的 Tom Clancy's Ghost Recon: Wildlands 和 Deus Ex: Mankind Divided，4K 最高畫質設定，FPS 平均表現分別為 38.06FPS 和 38FPS，飛過 30FPS 最低門檻。

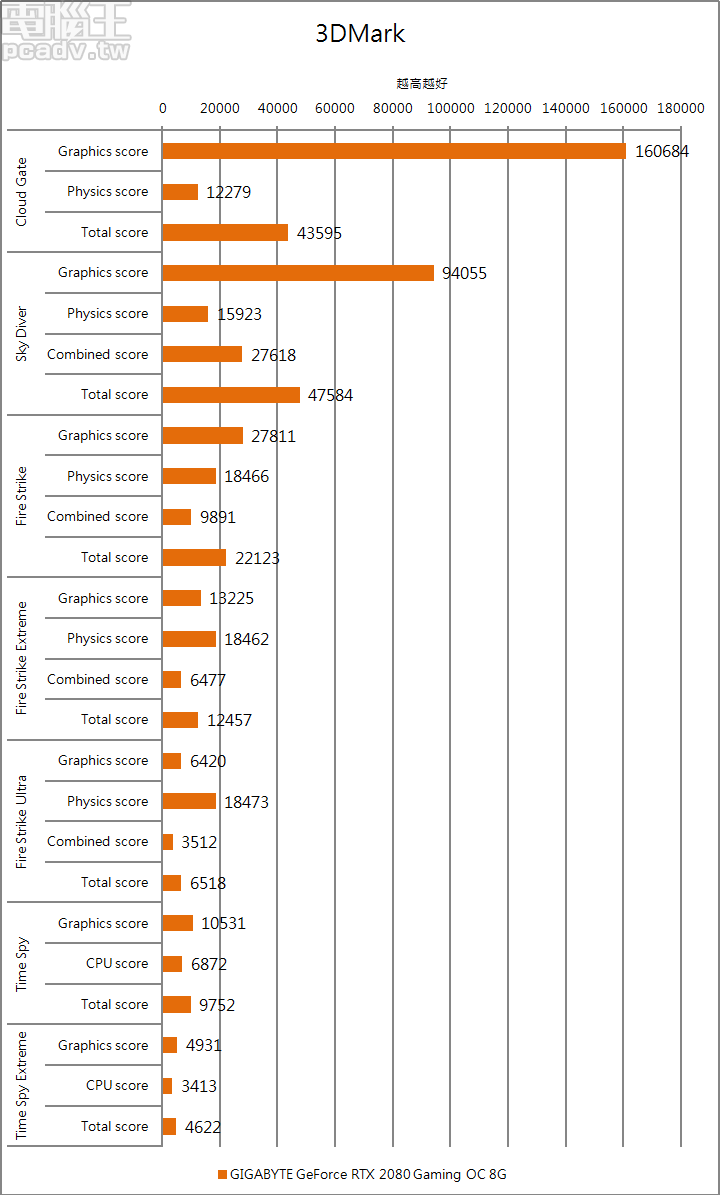

▲3DMark 繪圖子項目分數相較 Founders Edition 高出些許。

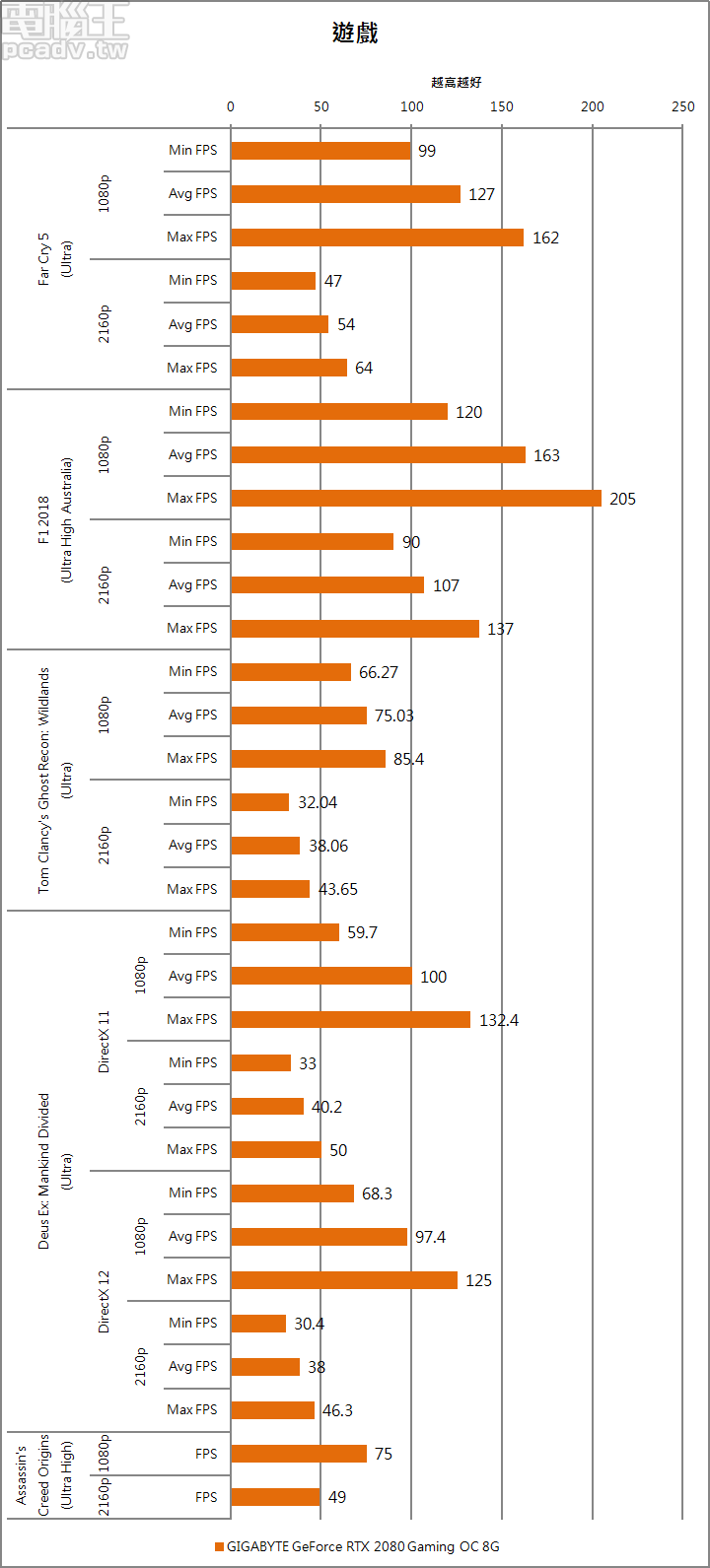

▲不同遊戲的繪圖負荷量不同，Far Cry 5 於 4K 極高畫質設定達 54FPS，Assassin's Creed Origins 則為 49FPS 。

GeForce RTX 2080 Gaming OC 8G 台灣開賣價為新台幣 28,500 元左右，位於 3 大廠同等級顯示卡的中庸位置，台灣地區 AORUS/Gaming 使用者上網註冊之後，還能夠比其它地區享受多 1 年共達 5 年的保固時間。

新一代 Turing 架構相對 Pascal 效能有所提升，反映在價格與傳統遊戲卻差距不大，接下來數個月多款 3A 級遊戲大作將支援即時光線追蹤，部分已推出或預計推出的遊戲也會支援 DLSS 機器學習超級取樣反鋸齒功能，此時才是 Turing 架構真正發揮價值之時。

GeForce RTX 2080 Gaming OC 8G 以良好的 WINDFORCE 3X 散熱設計提供 GPU 涼爽的運作環境，整體組裝紮實度也比前一代加強不少，整體造型相較另外 2 家一線廠商低調，適合喜歡簡單洗鍊外觀的族群。

產品資訊

GIGABYTE GeForce RTX 2080 Gaming OC 8G

延伸閱讀

測試平台

• 處理器：Intel Core i7-8700K
• 主機板：GIGABYTE Z370 AORUS Gaming 5
• 記憶體：Team Group T-Force XCALIBUR DDR4 3600 8GB x 2 @2666MHz
• 系統碟：Plextor M9Pe(G) 512GB
• 資料碟：Micron Crucial MX500 1TB
• 電源供應器：Seasonic Platinum SS-1000XP
• 作業系統：Microsoft Windows 10 Pro 64bit 1803
• 顯示卡驅動程式：411.51
