雖然這不是 1 款消費級產品,卻也能夠看出 ASROCK Rack 這家公司勇於挑戰的企圖心。EPC621D4I-2M 主機板採用 MINI-ITX 版型與 INTEL C621 晶片組,並搭載 LGA3647 處理器插槽,可以支援 Intel 代號 Cascade Lake SP 28 核心處理器,TDP 最高支援 205W。
繼 ASRock X299E-ITX/ac Mini-ITX 主機板之後,ASRock Rack 推出同樣採用 Mini-ITX 版型的 C621 晶片組主機板 EPC621D4I-2M,但處理器插槽升級至支援 Cascade Lake SP 28 核心處理器的 LGA3647 插槽,可安裝 Xeon Platinum 8280L 與 Xeon Platinum 8280M。雖然受到主機板 VRD/VRM 電源轉換模組空間不足的關係,不建議使用 TDP 達 255W 的 Xeon W-3175X,但 EPC621D4I-2M 依舊是款令人眼睛為之一亮的產品。

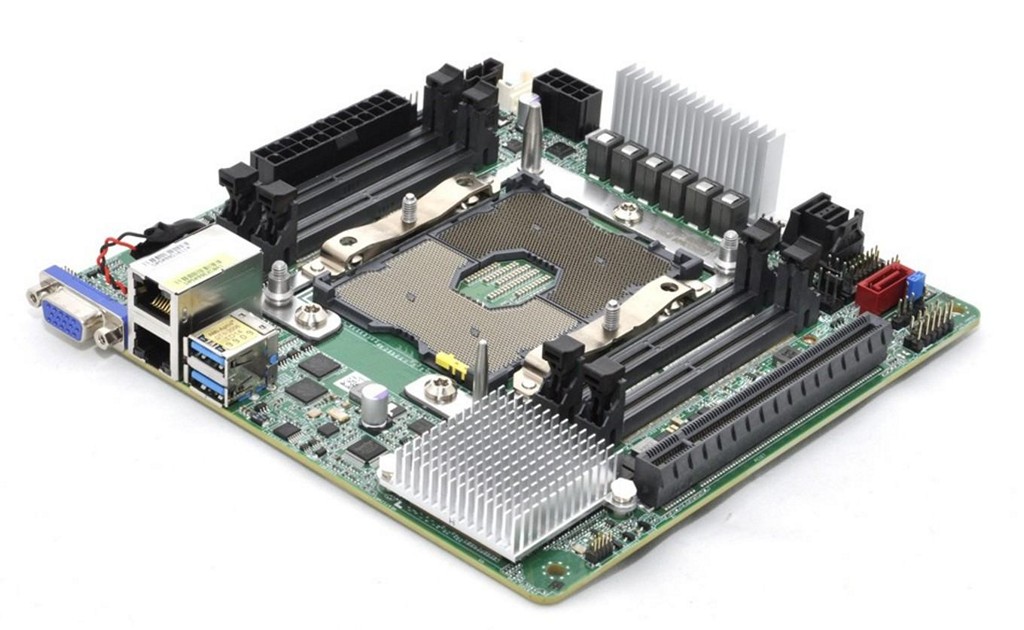

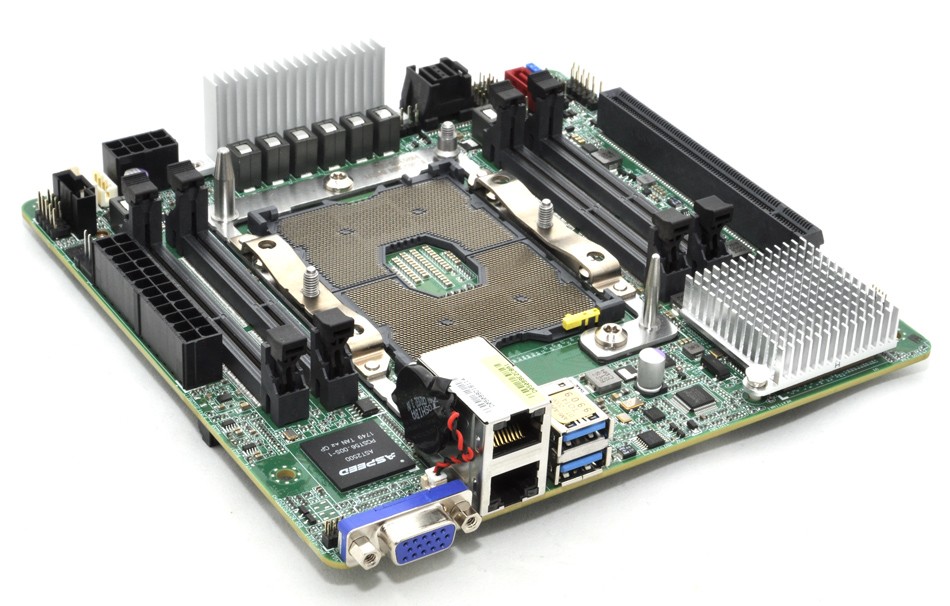

▲ASRock Rack EPC621D4I-2M 並非一般消費級產品,把 LGA3647 插槽導入 Mini-ITX 主機板,作為高密度伺服器之用。
Intel 代號 Cascade Lake SP 的 Xeon 處理器系列,從 Xeon Bronze 3204 到 Xeon Platinum 8280L 每款都支援六通道記憶體模式,只是 LGA3647 塞入 Mini-ITX 版型需佔去不小的空間,即便 EPC621D4I-2M 改採長度較短的 SO-DIMM 記憶體模組,依舊只能支援四通道配置。
▲LGA3647 需占去 Mini-ITX 主機板不小的面積,因此僅能支援四通道記憶體配置。
EPC621D4I-2M 正面另外配置 1 條 PCIe 3.0 x16 通道,相對處理器封裝完整提供 48 條 PCIe 3.0 通道而言也有所犧牲,SATA 6Gb/s 介面僅有 1 組,預計作為 DOM(Disk On Module)功能使用。儲存裝置主要透過 U.2 SFF-8639 介面進行擴充,支援 4 個 SATA 6Gb/s 或是 PCIe 3.0 x4,EPC621D4I-2M 背面另外再配備 2 個支援 PCIe 3.0 x4 或是 SATA 6Gb/s 的 M.2 2280 插槽。

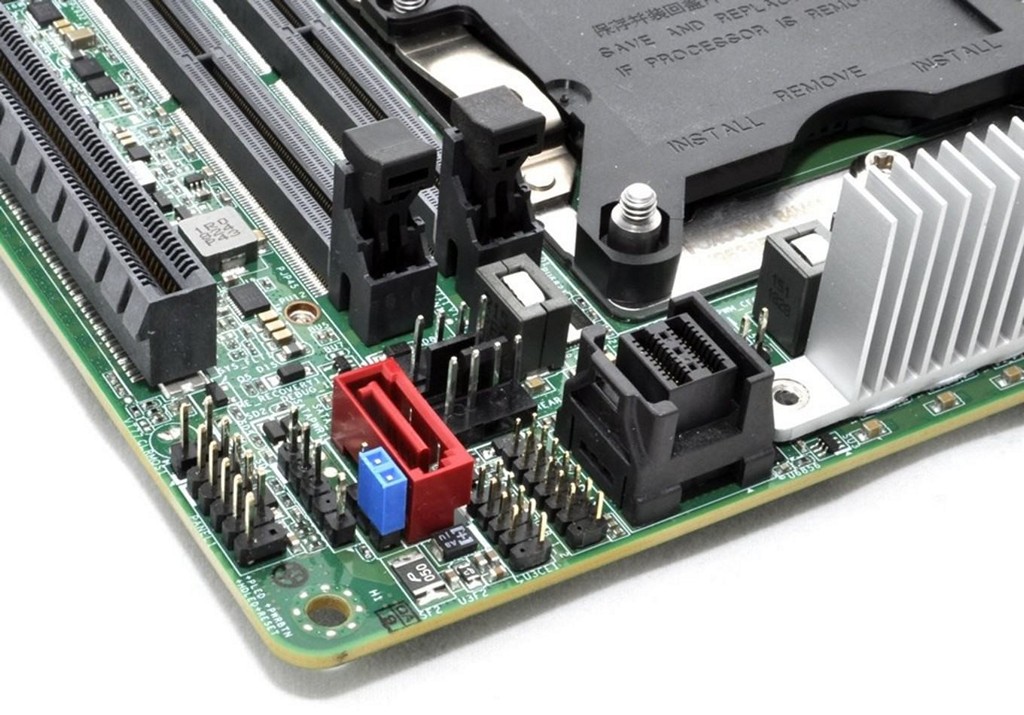

▲EPC621D4I-2M 配備 1 個 U.2 SFF-8639 介面,可轉換出 4 個 SATA 6Gb/s 或是 PCIe 3.0 x4。
▲EPC621D4I-2M 的 M.2 2280 插槽均位於主機板背面,支援 PCIe 3.0 x4 或是S ATA 6Gb/s。
由於作為伺服器使用,背板 I/O 並不用太多,僅從 C621 晶片組拉出 2 個 USB 3.1 Gen1 連接埠,2 個 GbE 級 RJ45 網路埠則透過 SGMII 介面連結至晶片組,由 Marvell AlasKA 88E1514 實體層晶片負責。上述 I/O 以外,另行安裝 1 個 ASPEED AST2500 伺服器管理晶片,支援 2D 畫面輸出 D-Sub。
▲EPC621D4I-2M 背板 I/O 數量並不多,僅支援 1 個 D-Sub 視訊輸出、2 個 GbE 級 RJ45 網路孔、2 個 USB 3.1 Gen1 連接埠。
▲EPC621D4I-2M 主機板功能方塊圖一覽,可以觀察到處理器和晶片組之間除了透過 DMI 3.0 4 通道連接以外,尚有 1 條 PCIe 3.0 上行鏈路,用以提升儲存裝置存取頻寬之用。
