今天除了第三代 Ryzen 桌上型處理器系列效能解禁，另外 1 款同樣採用 TSMC 7nm 製程的 RDNA 架構顯示卡 Radeon RX 5700/RX 5700 XT 同步問世，AMD 藉此更新中階至中高階娛樂用顯示卡產品線，繪圖效能相較過去 GCN 架構產品更具能源效率。
換裝 RDNA、7nm
AMD 今年多數新產品均使用 TSMC 7nm 製程，包含第三代 Ryzen 桌上型系列處理器，以及目標使用玩家較多、較具意義的中階、中高階市場 Radeon RX 5700 系列顯示卡。與前一世代相較，除了先前我們所報導過的 RDNA 與 GCN 世代差異，導入新製程更有明顯效益，電晶體數量幾乎翻倍，但是晶粒面積僅增大約 8.2％ 左右。
幾乎倍數成長的改進尚有 ROP 單元，負責計算圖像資訊最終呈現於螢幕畫面的顏色；記憶體也導入 GDDR5 下一世代 GDDR6，雙方可說是 DDR3 和 DDR4 的變形，資料匯流排為 CK 時脈的 4 倍、WCK 時脈的 2 倍為手段，傳輸速度大幅提升。原本 GDDR5 的匯流排 32bit 寬度更可拆成 GDDR6 16bit 雙通道，增加讀寫效率，各通道預取則進步至 16n。
公版鼓風扇設計
這次 AMD 寄至電腦王編輯部的 Radeon RX 5700 系列顯示卡共有 2 張，1 張為中階主流市場 Radeon RX 5700，另外 1 張為中、高階市場 Radeon RX 5700 XT，寄送產品均為俗稱公版卡的版本，Radeon RX 5700 XT 50th Anniversary 則需等到今年 9 月。這 2 張顯示卡均需佔去主機板介面卡雙槽，鼓風扇散熱設計則可確保廢熱確實排出至機殼外部。
▲ Radeon RX 5700 公版參考設計採用雙層盒裝，有點類似雙層喜餅盒的包裝手法。
Radeon RX 5700 XT 公版參考設計採用略為特殊的包裝形式，抽取外層硬質紙盒上蓋，即可見到 Radeon RX 5700 XT 猶抱琵琶半遮面放置於緩衝材當中。移除上蓋之後，紙盒中央紅色裝飾條出現「BEND THE RULES」字樣，以近期對手變相降價的狀況而言，確實為市場帶來一些變化。
▲ Radeon RX 5700 XT 公版參考設計外盒採用上下分離設計，Radeon RX 5700 XT 顯示卡則位於中央緩衝材當中，紅色裝飾帶印有「BEND THE RULES」字樣。
Radeon RX 5700 和 Radeon RX 5700 XT 公版參考設計尺寸相同，但外觀設計稍有差異，Radeon RX 5700 散熱器為霧面灰色金屬飾蓋，並於正面、側面印有 RADEON 字樣；Radeon RX 5700 XT 散熱器灰色金屬飾蓋則有凹陷裝飾，AMD 表示此凹陷可略為降低風扇低轉速噪音。

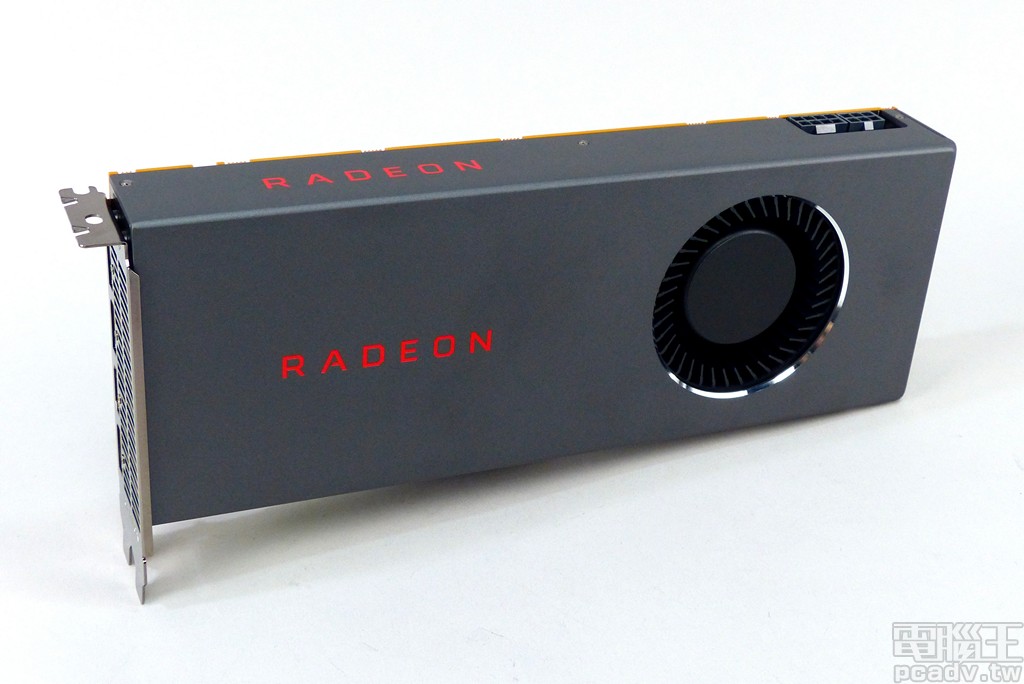

▲ Radeon RX 5700 公版參考設計外觀較為簡潔，風扇四週採用亮面銀邊裝飾，散熱器飾蓋印有紅色 RADEON 字樣。
Radeon RX 5700 XT 灰色金屬飾蓋同時設有凹凸線條起伏，可以增加與空氣接觸的面積，側邊還有 RADEON 的 LED 字樣飾板，開機時發出紅光。該顯示卡背部另外加裝金屬防護飾板，同樣印上 RADEON 字樣和凹凸線條起伏。
▲ Radeon RX 5700 XT 公版參考設計外觀增加些許設計，包含風扇附近的外蓋凹陷處，以及金屬外殼表面起伏線條，部分線條還畫上在賽車場經常可以見到的 2 條紅線。
▲ Radeon RX 5700 XT 公版參考設計側邊 RADEON 字樣發光示意。

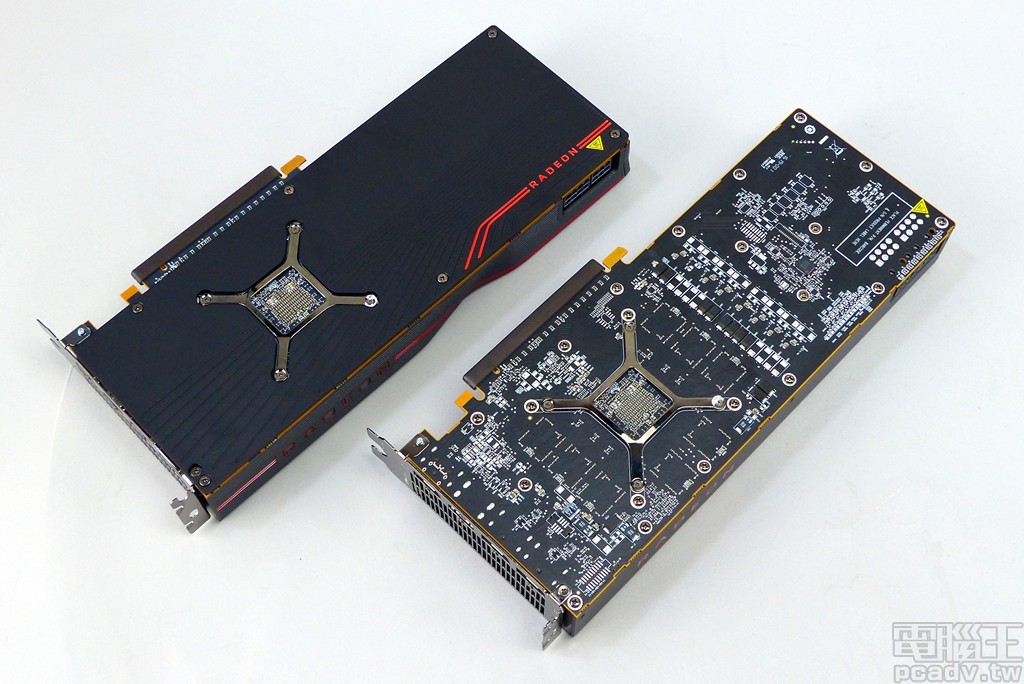

▲ Radeon RX 5700 XT 背部多出 1 片金屬保護飾板。
這 2 款公版參考設計需要額外連接 1 個 PCIe 8pin 和 1 個 6pin 輔助電源，原廠均建議搭配 600W 電源供應器，而在 Radeon 驅動程式設定面板 WattMan 當中，Radeon RX 5700 電源限制最高可提升 20％，Radeon RX 5700 XT 則可提升 50％。
▲ Radeon RX 5700 和 Radeon RX 5700 XT 均需要連結 1 個 PCIe 8pin 和 1 個 6pin 輔助電源。
▲ Radeon RX 5700 和 Radeon RX 5700 XT 視訊輸出埠採用相同配置，選用 3 個 DisplayPort 1.4 和 HDMI 2.0，沒有 DVI-D 以便最大化廢熱出風口。
▲ Radeon 驅動程式設定面板，Radeon RX 5700 的 WattMan 電源限制可提升 20％，Radeon RX 5700 XT 則是 50％。
▲ Navi 10 多項視訊硬體解碼升級至 8K 解析度。
散熱器細節略有不同
這 2 款採用 Navi 10 晶片的顯示卡，散熱器的基礎設計也相同，均為 1 個覆蓋 GDDR6 記憶體、MOSFET 的金屬支撐中框，加上 1 個以銅質均溫板為底、鋁質薄片為散熱鰭片的模組。除了常見的導熱墊以外，均溫板中央與 Navi 10 晶片接觸之處，採用與 Radeon VII 相同的石墨導熱片。
▲ Radeon RX 5700 和 Radeon RX 5700XT 散熱器的基礎設計相同，均為金屬支撐中框加上均溫板散熱鰭片模組，但細節有所差異。

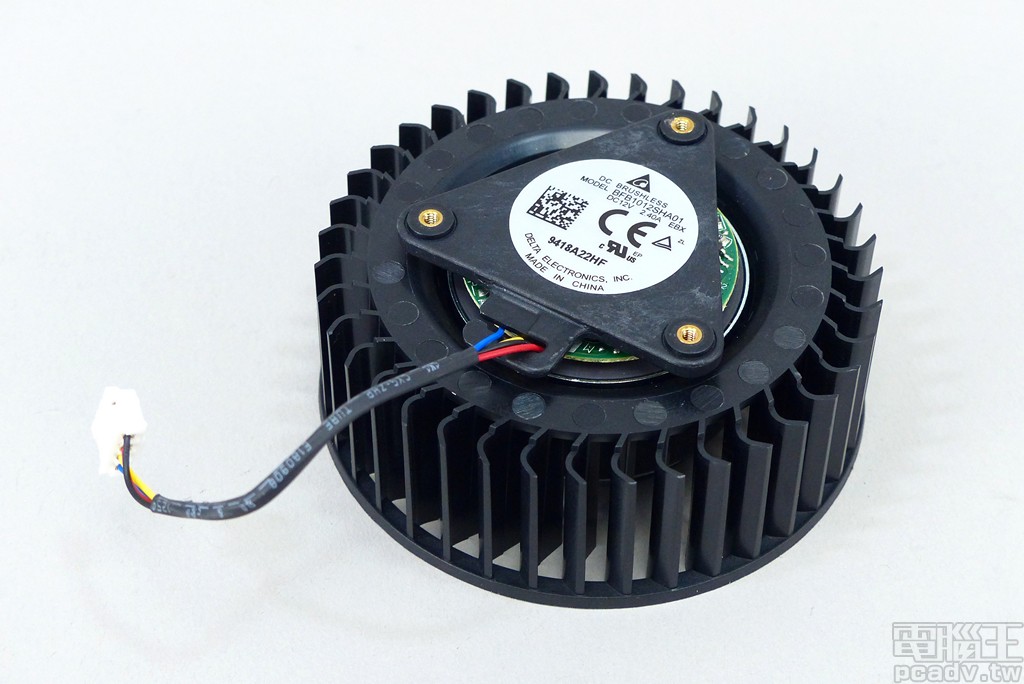

▲ 風扇選擇 Delta Electronics 台達電子 BFB1012SHA01 直徑 80mm 鼓風扇。
▲ 均溫板與晶片接觸之處，並非採用散熱膏，而是使用石墨導熱片。

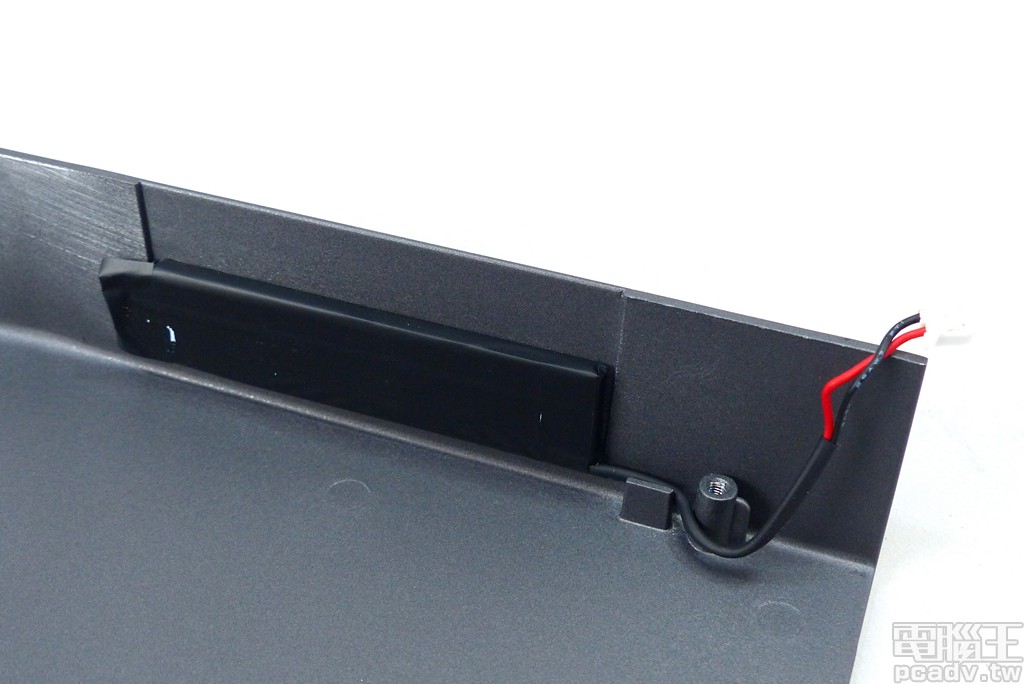

▲ Radeon RX 5700 XT 散熱器金屬外殼具備 1 個 LED 發光模組。
▲ Radeon RX 5700 XT 散熱器末端另外增添散熱鰭片。
6+1 相與 2 相
Radeon RX 5700 和 Radeon RX 5700 XT 採用同一張電路板設計，但因為這 2 款顯示卡的效能與些許功能差異，造成焊接零件數量有所不同，其中 Radeon RX 5700 顯示晶片採用 6+1 相設計，並透過 Infineon IR35217 控制。GDDR6 記憶體供電同樣交由另外 1 個 IR35217 負責，具備 2 相供電轉換設計。
▲ Radeon RX 5700 顯示卡電路板正面。
▲ Radeon RX 5700 顯示卡電路板反面。
▲ Navi 10 顯示繪圖晶片。
▲ 電路板共有 2 顆 IR35217 PWM 控制器，分別負責顯示晶片以及 GDDR6 記憶體。
顯示晶片 6+1 相以及 GDDR6 2 相，單相均採用 1 顆 ON Semiconductor FDMF3170 Smart Power Stage，最大耐電流 70A，並內建溫度與電流監控機制。顯示晶片與 GDDR6 供電轉換前端均加上數量不等的 PANASONIC 導電性高分子鉭固態電容 POSCAP，後端則加上導電性高分子鋁電解電容 SP-Cap，積層陶瓷電容 MLCC 數量自然不在話下。
▲ Radeon RX 5700 顯示晶片與記憶體供電規模相數、電力來源示意圖。（綠色提供顯示晶片，紅色提供記憶體）

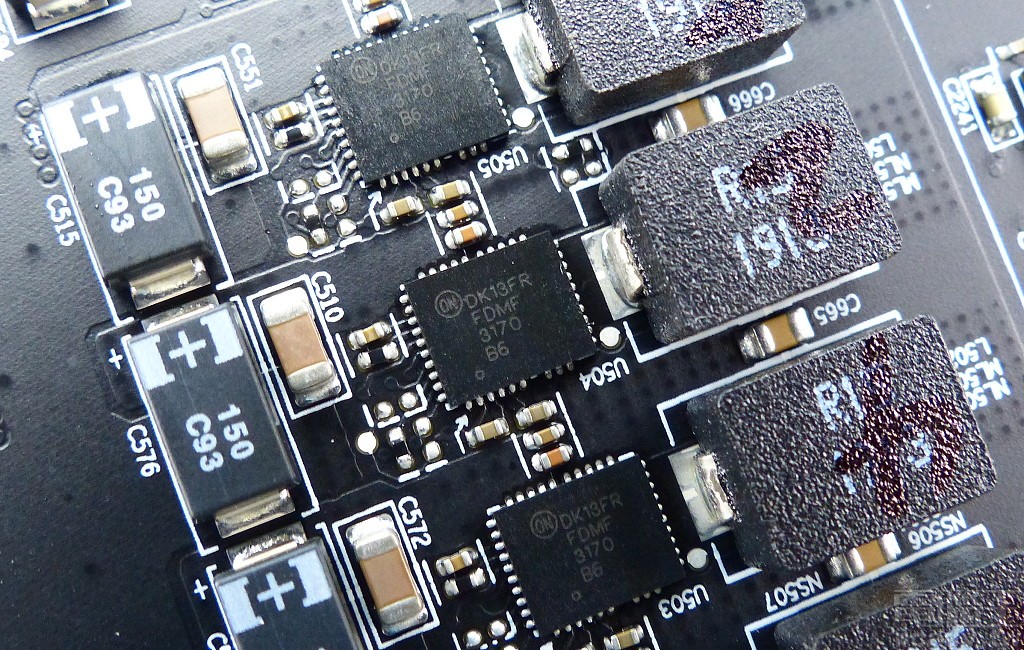

▲ Radeon RX 5700 顯示晶片與記憶體供電轉換，單相均採用 1 個 FDMF3170，最大通過 70A 電流，並內建溫度與電流偵測。
▲ 電路板並無圓柱形的電解電容或是固態電容，取而代之的是大量 Panasonic 導電性高分子鉭固態電容 POSCAP、導電性高分子鋁電解電容 SP-Cap、積層陶瓷電容 MLCC。
▲ Radeon RX 5700 顯示卡記憶體選用 MICRON MT61K256M32JE-14 GDDR6 記憶體，單顆容量 8Gb、介面寬度 32bit、速度 14Gbps。
5700 XT 再加 1 相
由於 Radeon RX 5700XT 的 Navi 10 晶片開放更多的串流處理器，因此在耗電量需求增加的情況下，AMD 決定為顯示晶片供電轉換增加 1 相，變更為 7+1 相。其餘用料並未有太大的變化，單相 MOSFET 依舊採用 1 個 FDMF3170。
▲ Radeon RX 5700 XT 顯示卡電路板正面。
▲ Radeon RX 5700 XT 顯示卡電路板反面。
▲ Radeon RX 5700 XT 顯示晶片與記憶體供電規模相數、電力來源示意圖。（綠色提供顯示晶片，紅色提供記憶體）
▲ Radeon RX 5700 XT 顯示卡記憶體改採 Samsung K4Z80325BC-HC14 GDDR6 記憶體，單顆容量為 8Gb、介面寬度 32bit、速度 14Gbps。
（下一頁：Radeon RX 5700/RX 5700 XT 上機實測）
溫度、耗電、PCIe 4.0 效益
進入測試之前，先來看看 Radeon RX 5700 和 Radeon RX 5700 XT 的溫度以及耗電量表現。室溫 25℃ 環境之下，雙方 Windows 10 桌面待機分別為 38℃ 和 43℃，FurMark 燒機 10 分鐘則為 71℃ 和 88℃，此時時脈約在 1446MHz~1459MHz 和 1525MHz~1542MHz 之間跳動。
Radeon RX 5700 FurMark 燒機時，平台耗電量約為 273W（Ryzen 9 3900X、GIGABYTE AORUS X570 MASTER、G.SKILL Trident Z Royal F4-3600C16D-16GTRG），WattMan 回報 152W，此時風扇轉速約為 2115RPM；Radeon RX 5700 XT FurMark 燒機平台耗電量則是 309W，WattMan 回報 181W，風扇轉速約 2111RPM。
▲ 由於 Radeon RX 5700 和 Radeon RX 5700 XT 採用相同的散熱解決方案，因此在 FurMark 燒機時，後者溫度高出 17℃。（室溫 25℃）
▲ Radeon RX 5700 和 Radeon RX 5700 XT FurMark 燒機平台耗電量分別為 273W 和 309W。
PCIe 頻寬效益，利用 3DMark 新增的 PCI Express feature test 進行測試，雙方在 PCIe 4.0 標準之下，16 條通道可量測到 24GB/s 以上的頻寬，若是退回到 PCIe 3.0 標準，則頻寬只剩下接近 14GB/s。
▲ Radeon RX 5700 和 Radeon RX 5700 XT 導入 PCIe 4.0 標準，雖然頻寬測試並非 PCIe 3.0 的 2 倍，卻也提升 73％～74％以上。
▲ 以 Radeon RX 5700 XT 執行 3DMark Time Spy 測試，PCIe 4.0 相較 PCIe 3.0 總分得分成長約 0.4％。
驅動程式成熟度待提升
前幾天 NVIDIA 以突襲方式，推出 GeForce RTX 2060 和 GeForce RTX 2070 的 Super 升級版，Super 版平均效能提升 15％ 以上，因此 Radeon RX 5700 和 Radeon RX 5700 XT 原本預計的對手瞬間變了調。
不過 AMD 本身也有需要加油的地方，那就是供媒體測試的驅動程式版本（Adrenalin 19.7.1/26.20.13001.6011）似乎尚未最佳化，Radeon RX 5700 XT 應有 GeForce RTX 2060 Super 和 GeForce RTX 2070 Super 之間的效能表現，但部分測試結果不如預期，甚至出現 Radeon RX 5700 和 Radeon RX 5700 XT 表現相同的狀況。
▲ 3DMark API Overhead 按照往例，DirectX 11 多執行緒未達 NVIDIA 水準，其餘 API 則是五五波平手。
▲ Radeon RX 5700 XT 在 Ashes of the Singularity: Escalation 的 DirectX 11 和 DirectX 12 表現介於 GeForce RTX 2060 Super 和 GeForce RTX 2070 Super 之間，但 Vulkan 則是屬於 Radeon RX 5700 和 Radeon RX 5700 XT 的戰場，均比對手 Super 版為佳。

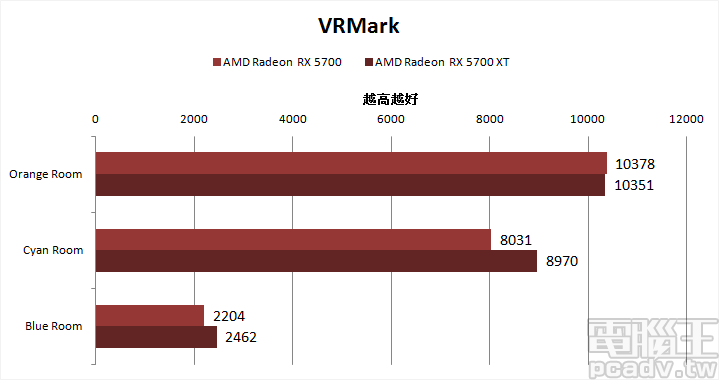

▲ Radeon RX 5700 和 Radeon RX 5700 XT 在 VRMark 的 Cyan Room 表現分別為 175.09FPS 和 195.55FPS，Blue Room 則為 48.05FPS 和 53.67FPS，均未達建議值 109FPS。
撇除明顯表現異常的遊戲測試結果，Radeon RX 5700 和 Radeon RX 5700XT 能夠在 1080p 解析度使用 Ultra 畫質設定遊玩，部分畫面較不複雜的遊戲，甚至能夠上推至 1440p 解析度。Metro Exodus「戰慄深隧：流亡」，Radeon RX 5700XT 無論是 DirectX 11 或是 DirectX 12 API，均可在 1080p/Ultra 畫質設定以 60FPS 低空飛過順暢遊玩門檻。
▲ Radeon RX 5700 和 Radeon RX 5700 XT 於 3DMark 各項測試分數。
▲ 應該是驅動程式尚未最佳化的關係，Radeon RX 5700 和 Radeon RX 5700XT 部分遊戲結果測試不如預期，明顯異常的結果以「*」加註。
上市售價更親民
筆者前一次在 NVIDIA Super 版顯示卡測試的最後結語，下了「廠商相爭、玩家得利」用語，Radeon RX 5700 XT 公版參考設計外盒也有「BEND THE RULES」字樣，具有打破市場壟斷的意味存在。Radeon RX 5700、Radeon RX 5700 XT，以及未來即將推出的 Radeon RX 5700 XT 50th Anniversary，不僅迫使 NVIDIA 變相降價推出 Super 版本，AMD 更頗為大方地調降上市售價，並維持原先贈送 3 個月 Xbox Game Pass for PC 的促銷活動。
原先 Radeon RX 5700、Radeon RX 5700 XT 的 7 月 7 日上市建議售價訂在美金 379 元和 449 元，如今降價至美金 349 元和 399 元，折合約新台幣 10,900 元和 12,450 元，Radeon RX 5700 XT 正好直接對上 GeForce RTX 2060 Super。AMD 這次的大力進擊，讓處理器和顯示卡 2 家對手動了起來，玩家們才有甜頭可以嘗，市場更起了不小的漣漪。
