AMD Radeon RX 640、Radeon 630/625/620/610 顯示卡登場，GCN 4.0/3.0/1.0 再一次變身

AMD 官網於這幾天悄悄更新下一世代 Radeon RX 600 系列顯示卡詳細資訊，並提供 Radeon RX 640～Radeon 610 之間一共 5 款選擇，瞄準 OEM 桌上型與筆記型電腦市場。內部實則為 GCN 4.0/3.0/1.0 繪圖顯示架構的再一次變身，但並非改改名稱如此簡單而已。

就在各界引頸期盼 AMD 推出比 Radeon RX 5700 XT 更高階的獨立顯示卡，以及合作夥伴正式推出 Radeon RX 5700 XT、Radeon RX 5700 非公版參考設計的同時，官方網站悄悄地更新 Radeon 600 系列顯示卡資訊，由高至低分別規劃 Radeon RX 640、Radeon 630、Radeon 625、Radeon 620、Radeon 610 共 5 款產品，瞄準 OEM 筆記型電腦市場而來，其中較高效能的前 2 款更會在 OEM 桌上型電腦市場現身。

▲ AMD 於官方網站正式公布 Radeon RX 600 系列獨立顯示卡新成員共 5 款，目前規劃全部供給於 OEM 市場，玩家無法在零售通路買到。 ▲ AMD 於官方網站正式公布 Radeon RX 600 系列獨立顯示卡新成員共 5 款，目前規劃全部供給於 OEM 市場，玩家無法在零售通路買到。

這 5 款採用 Radeon RX 600 系列命名方式的顯示卡，GPU 內部架構採用 GCN 4.0/3.0/1.0 版本，相信大家已經相當熟悉，其中目標桌上型電腦和筆記型電腦的 Radeon RX 640、Radeon 630，繼承 Radeon RX 540/550/550X 的 Lexa PRO 版本設計（GCN 4.0），Radeon RX 640 開啟 8/10 組 Compute Unit 共 512/640 個串流處理器，Radeon 630 則是 8 組 Compute Unit 共 512 個串流處理器。

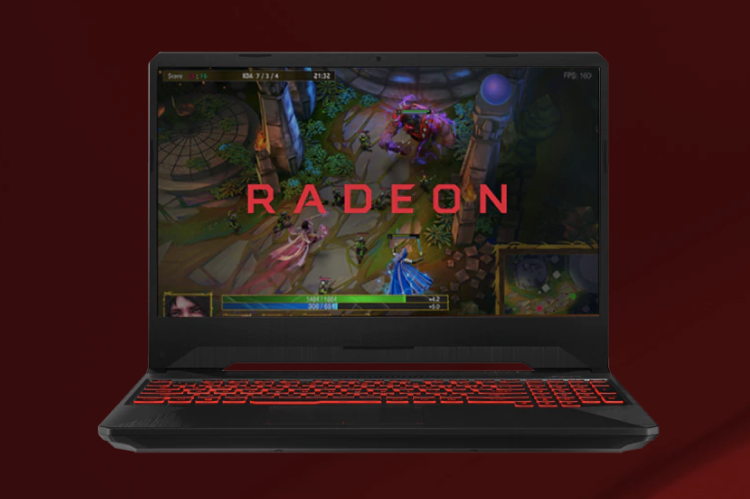

▲ Radeon RX 640、Radeon 630 瞄準 OEM 桌上型電腦、筆記型電腦市場。 ▲ Radeon RX 640、Radeon 630 瞄準 OEM 桌上型電腦、筆記型電腦市場。

Radeon 625 以下瞄準筆記型電腦市場，Radeon 625、Radeon 620 繼承 Radeon 530 的 Weston PRO 版本設計（GCN 3.0），因此相較 Radeon RX 640 和 Radeon RX 630 採用 TSMC 14nm 製程製造，Weston PRO 仍然使用 28nm。Radeon 625、Radeon 620 的 Compute Unit 均為 6 組，但前者擁有 384 個串流處理器，後者則是 384/320 個，此外 Radeon 620 記憶體也可以不使用 GDDR5 改採 DDR3。

最為低階 Radeon 610，則是繼承 Radeon 520 的 Banks PRO GPU 版本設計（GCN 1.0），採用 TSMC 28nm 製程，內部含有 5 組 Compute Unit、320 個串流處理器。有趣的是，這次 Radeon 600 系列全線改採 64bit 記憶體匯流排寬度，因此 Radeon RX 640、Radeon 630 相對於大哥、大姊的 128bit，性能表現應該會比較低。

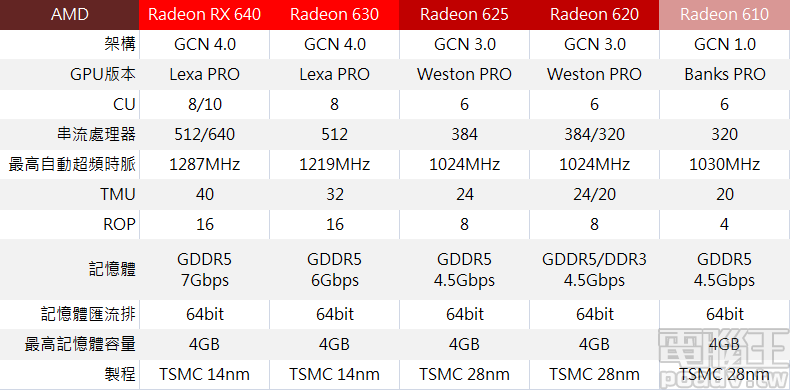

Radeon RX 640、Radeon 630、Radeon 625、Radeon 620、Radeon 610 規格比較表 ▲ Radeon RX 640、Radeon 630、Radeon 625、Radeon 620、Radeon 610 規格比較表。

由於 Radeon 600 系列各款 GCN 版本世代不同，影片硬體編解碼能力也不盡相同，僅有 Lexa PRO（GCN 4.0）整合的 UVD 6.3 和 VCE 3.4 比較符合現代要求（仍未加入 VP9 支援性），不過 GCN 世代以降 Fluid MotION 影片補幀功能應該還存在於 Radeon 600 系列全線產品。
